8.) Drücken Sie die Taste OPTION und im Bildschirm wir folgendes angezeigt
◄/►— Time Base
▲/▼— Trig
oder
◄/►— Time
▲/▼— Trig
Bitte drücken Sie die ◄OPTION und OPTION► Menü-Tasten, wenn "◄/►—Time" angezeigt wird, um die
Position der Wellenform entlang der horizontalen Position einzustellen. "FFT-2.00DIV" bedeutet, dass der Beginn
der Wellenform von 2.00 DIV abweicht.. Die Frequenz M ist die genaue Frequenz des Cursor-Punktes der Mitte
des Spektrums. (siehe Abbildung 53).
Wenn "◄ / ►-Time Base" angezeigt wird, drücken Sie ◄OPTION und OPTION►, um die horizontale Basis
anzupassen. Auf beispielsweise "250 Hz (5 kS/s)", welche in der unteren Statusleiste angezeigt werden.

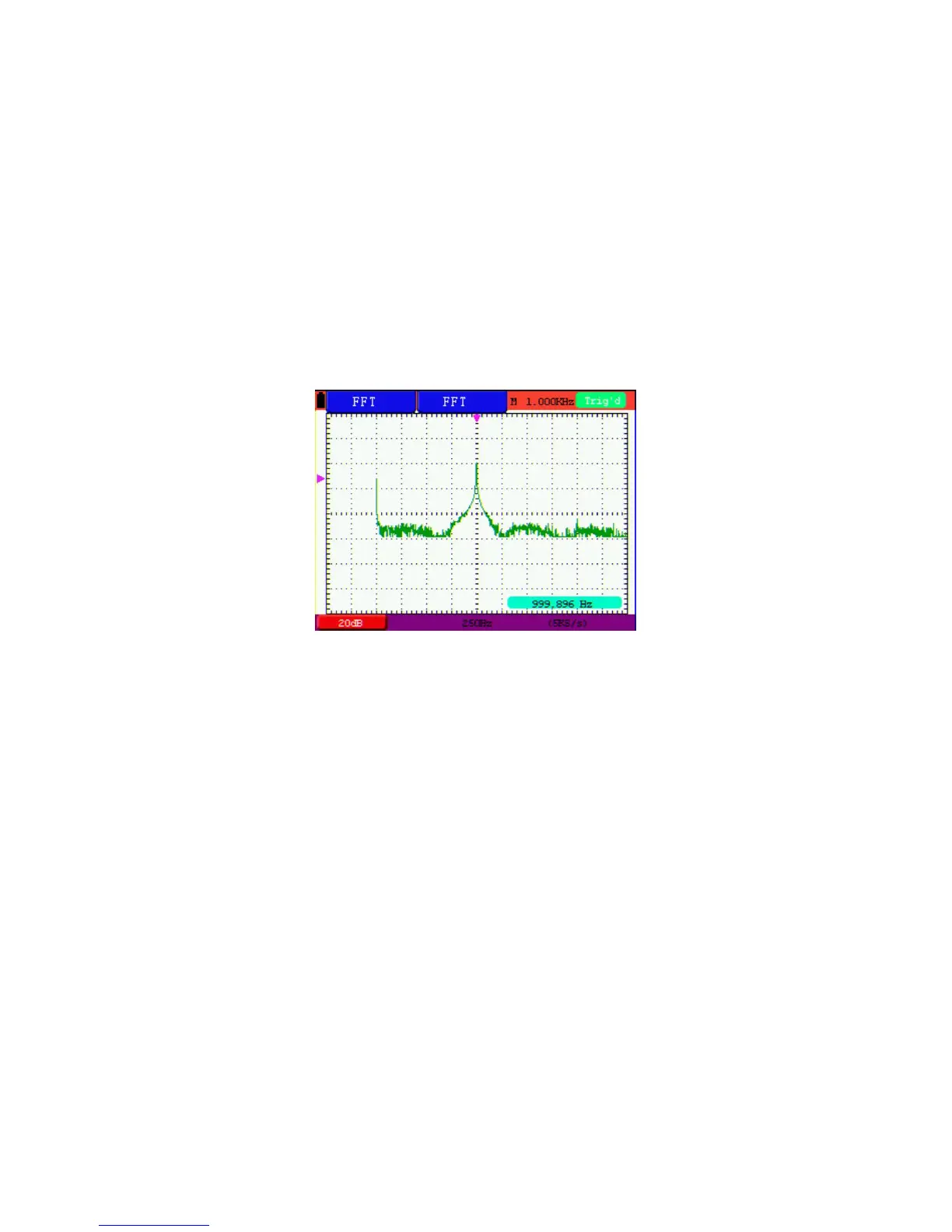

Figure 53: Die angezeigte Frequenz M
-50-
