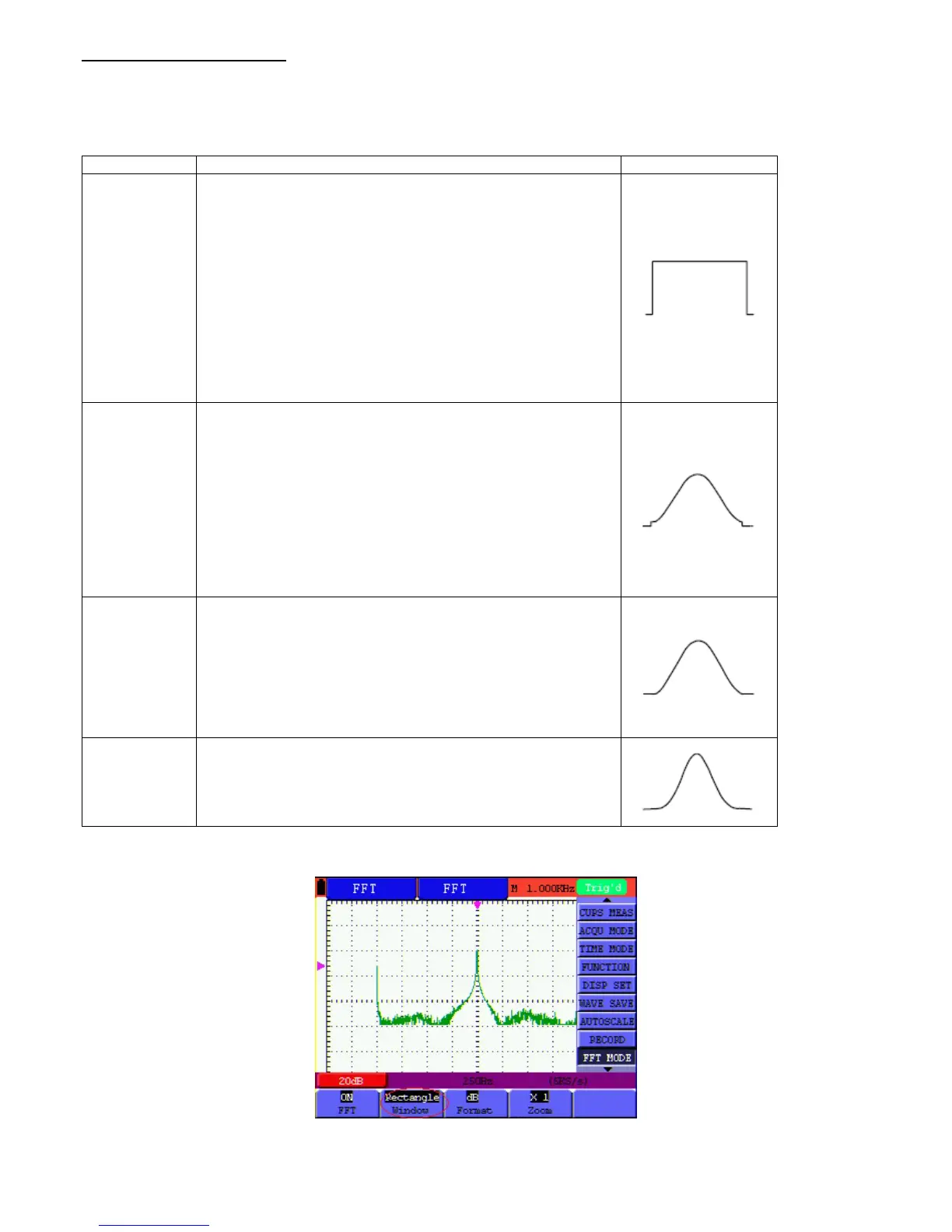

7.13.1. FFT-Fenster einstellen
Die FFT-Funktion bietet vier Fenster. Jedes ist eine Abwägung zwischen Frequenzauflösung und Genauigkeit. Ihre
Signalcharakteristiken und was Sie Messen wollen, sind die ausschlaggebenden Punkte, nach welchen das Fenster
ausgewählt werden muss. Benutzen Sie folgende Hilfe, um das passende Fenster auszuwählen:
Typ
Beschreibung
Anzeige
Rectangular
Dies ist die beste Art des Fensters für Frequenzen, die sehr
ähnlich im Wert sind, aber das schlechteste Fenster für
präzise Messungen der Frequenz-Amplitude. Es ist die beste
Art zur Messung des Frequenzspektrums von nicht
wiederholenden Signalen und Messungen von
Frequenzanteilen in der Nähe von DC. Verwenden Sie
„Rectangular“ zur Messung von Störsignalen oder
Spannungsspitzen, wenn der Signalpegel vor und nach dem
Effekt nahezu identisch sind. Verwenden Sie dieses Fenster
auch für Sinuswellen, deren Frequenzen an- nährend gleich
sind und welche gleich hohe Amplituden besitzen. Verwenden
Sie es auch für Breitband- Rauschen mit einem relativ
langsam variierenden Frequenzspektrum.
Hamming
Dies ist ein sehr gutes Fenster um Frequenzen aufzulösen,
welche sehr ähnliche Werte haben., was hierbei allerdings im
Vergleich zum „Rectangular“ Fenster mit einer erheblich
höheren Genauigkeit bei der Amplitudenmessung geschieht.
Dieser Modus hat auch eine etwas bessere Frequenz-
auflösung als der „Hanning“ Modus. Nutzen Sie Hamming zur
Messung von Sinus, Periodischem- oder
Schmalbandrauschen. Verwenden Sie Hamming“ zur
Messung von Störsignalen oder Spannungsspitzen, wenn der
Signalpegel sich vor und nach dem Effekt gravierend
unterscheidet
Hanning
Dies ist eine sehr gute Einstellung um die
Amplitudengenauigkeit zu messen, aber schlechter ge- eignet
um Frequenzen aufzulösen.
Nutzen Sie Hanning zur Messung von Sinus, Periodischem-
oder Schmalbandrauschen.
Verwenden Sie „Hanning“ zur Messung von Stör- signalen oder
Spannungsspitzen, wenn der Signalpegel sich vor und nach
dem Effekt gravierend unterscheidet
Blackman
Dies ist die beste Einstellung für die Amplitudengenauigkeit,
aber die schlechteste zur Frequenzauflösung.
Benutzen Sie „Blackman“ zur Messung von überwiegend
einzelnen Frequenzen, um nach höheren oder gleichen
Wellenformen zu suchen.
Die Abbildungen 54, 55, 56 und 57 zeigen vier Arten von Fensterfunktion mit Bezug auf eine Sinuswelle von 1 kHz.
Abb 54: Rectanguläres Fenster
-51-
