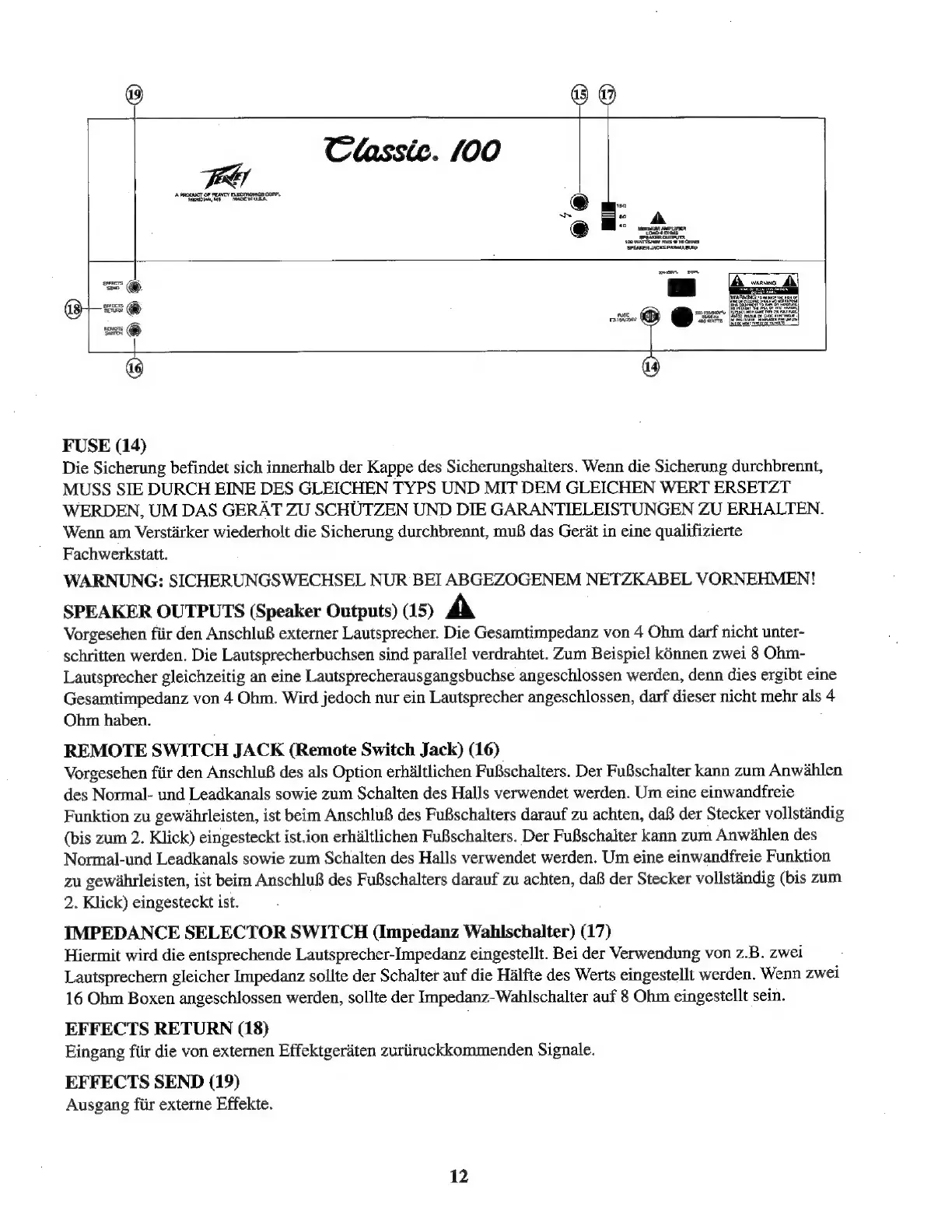

Peavey Classic 100

Caassic. 100
A PRODUCT op peavey ELECTRONICS CORP.
ZE Er AGE UT
SE,
prete
“©
BY
©
Gi
= @ Er
@
FUSE (14)
Die Sicherung befindet sich innerhalb der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt,
MUSS SIE DURCH EINE DES GLEICHEN TYPS UND MIT DEM GLEICHEN WERT ERSETZT
WERDEN, UM DAS GERÄT ZU SCHÜTZEN UND DIE GARANTIELEISTUNGEN ZU ERHALTEN.
Wenn am Verstärker wiederholt die Sicherung durchbrennt, muß das Gerät in eine qualifizierte
Fachwerkstatt.
WARNUNG: SICHERUNGSWECHSEL NUR BEI ABGEZOGENEM NETZKABEL VORNEHMEN!
SPEAKER OUTPUTS (Speaker Outputs) (15) A
Vorgesehen für den Anschluß externer Lautsprecher. Die Gesamtimpedanz von 4 Ohm darf nicht unter-
schritten werden. Die Lautsprecherbuchsen sind parallel verdrahtet. Zum Beispiel können zwei 8 Ohm-
Lautsprecher gleichzeitig an eine Lautsprecherausgangsbuchse angeschlossen werden, denn dies ergibt eine
Gesamtimpedanz von 4 Ohm. Wird jedoch nur ein Lautsprecher angeschlossen, darf dieser nicht mehr als 4
Ohm haben.
REMOTE SWITCH JACK (Remote Switch Jack) (16)
Vorgesehen für den Anschluß des als Option erhältlichen Fußschalters. Der Fußschalter kann zum Anwählen
des
Normal-
und
Leadkanals
sowie
zum
Schalten
des
Halls
verwendet
werden.
Um
eine
einwandfreie
Funktion
zu
gewährleisten,
ist
beim
Anschluß
des
Fußschalters
darauf
zu
achten,
daß
der
Stecker
vollständig
(bis zum 2. Klick) eingesteckt ist.ion erhältlichen Fußschalters. Der Fußschalter kann zum Anwählen des
Normal-und Leadkanals sowie zum Schalten des Halls verwendet werden. Um eine einwandfreie Funktion
zu
gewährleisten,
ist
beim
Anschluß
des
Fußschalters
darauf
zu
achten,
daß
der
Stecker
vollständig
(bis
zum
2. Klick) eingesteckt ist.
IMPEDANCE SELECTOR SWITCH (Impedanz Wahlschalter) (17)
Hiermit
wird
die
entsprechende
Lautsprecher-Impedanz
eingestellt.
Bei
der
Verwendung
von
z.B.
zwei
Lautsprechern
gleicher
Impedanz
sollte
der
Schalter
auf
die
Hälfte
des
Werts
eingestellt
werden.
Wenn
zwei
16
Ohm
Boxen
angeschlossen
werden,
sollte
der
Impedanz-Wahlschalter
auf
8
Ohm
eingestellt
sein.
EFFECTS RETURN (18)
Eingang für die von externen Effektgeräten zurüruckkommenden Signale.
EFFECTS SEND (19)
Ausgang für externe Effekte.
12
