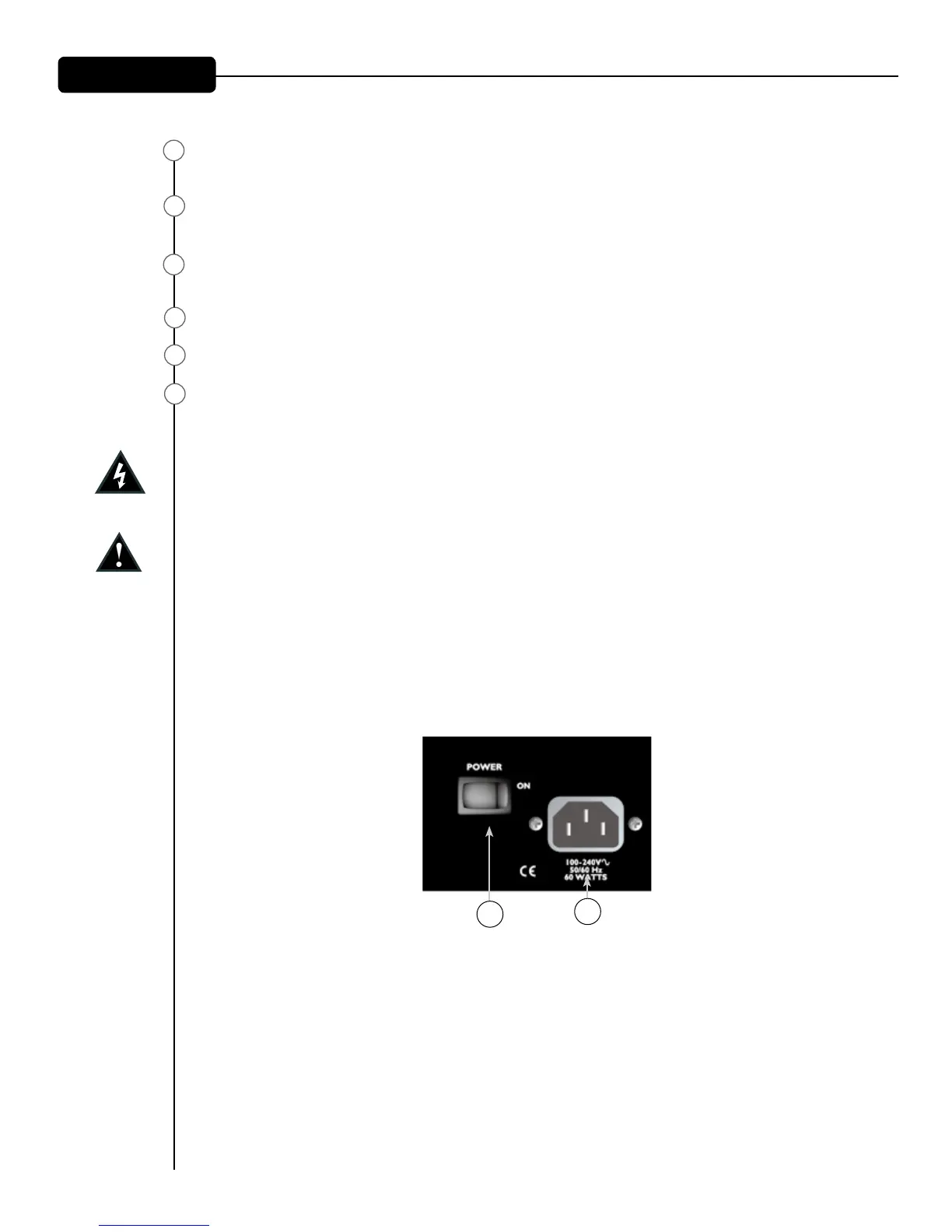

リアパネル
Media In ジャック: メディア入力ジャックは、ステレオオーディオメディアソースからの +4 dBu 入力に対
応するように設定されています。信号はメディアインレベルコントロール (34) に送られます。
Record Output ジャック: 出力ジャックは +4 dBu 出力信号をステレオ録音デバイスに送ります。出力レベ
ルは録音出力レベルコントロール (36) によって調節します。
USB メモリコネクタ: この A タイプ USB コネクタにより、リムーバブルデータストレージデバイスに接続
して MP3 フォーマットのファイルの読み取り、書き込みを行います。
USB コンピュータコネクタ: コンピュータに接続する B タイプ USB コネクタです。
Power スイッチ: この電源スイッチを押して本体に電源を供給します。
リムーバブル電源コード: このレセプタクルは、AC 電源を本体に供給する IEC ラインコード (付属) 用で
す。ラインコードをこのコネクタおよび正しく接地した AC 電源に接続します。電源電圧（ライン電圧）が
適合していない場合（本体の電圧表示を参照）、これは機器の破損につながることがあります。
電源コードプラグのグランドピンは決して取り外したり切り離したりしないでください。コンソールには、あ
らかじめ正しい定格の電源コードが付属しています。このコードをなくすか破損した場合は、正しい定格
のものと交換してください。
NOTE FOR UK ONLY: If the colors of the wires in the mains lead of this unit do not correspond with the colored
markings identifying terminals in your plug, proceed as follows: (1) The wire that is colored green and yellow
must be connected to the terminal marked by the letter E, or by the Earth symbol, or colored green or green and
yellow. (2) The wire that is colored blue must be connected to the terminal that is marked with the letter N, or
colored black. (3) The wire that is colored brown must be connected to the terminal that is marked with the letter
L or colored red.
