接続
インサート: これらのジャックは 1/4" ティップ/リング/スリーブ (TRS) コネクタで、外部信号プロセッサを
入力チャネル信号パスにセットすることができます。ティップ=センド、リング=リターン、スリーブ=グラン
ド。オンボードエフェクトプロセッサの1つは、インサートで任意のチャネルにパッチできます。
ライン (1/4") 入力: 1/4" 平衡 (TRS) 高インピーダンス入力ジャックです。ティップは正入力で、非平衡入力
に使用します。ゲインは XLR 入力よりも 20 dB 低く、ファントム電源はありません。マイクとラインの入力は
同時に使用しないでください。
Mic (XLR) 入力: マイクその他の低インピーダンスソースを対象に最適化された XLR 平衡入力です。ピ
ン 2 は正入力です。ゲイン調整のレンジが広いので、最大 +14 dBu の信号レベルまで対応できます。
ステレオ (1/4") 入力: 両方のジャックを使用するステレオライン入力か、または L /モノ入力だけの接続
であればモノ入力となる 1/4" 非平衡入力です。
グループインサート: これらのジャックは 1/4" (TRS) コネクタで、外部信号プロセッサをグループ信号パ
スにセットすることができます。ティップ=センド、リング=リターン、スリーブ=グランド。オンボードエフェ
クトプロセッサの1つは、任意のグループインサートにパッチできます。
グループ出力: これらグループ出力には 1/4" TRS 平衡ジャックがあり、グループからの出力信号を与え
ます。出力レベルはグループレベルフェーダ (26) によって設定されます。
Left/Right Outputs: 左/右出力には、2つの 1⁄4” TRS Z 平衡ジャックと2つの完全平衡 XLR 出力がありま
す。1⁄4” 出力は、ティップ、リング、スリーブ (TRS) 平衡または ティップ、スリーブ (TS) 非平衡コネクタと併
用できます。出力レベルはマスターレベルフェーダ (40) によって設定されます。両方の出力を同時に使
用できます。
AUX 1 - 6 出力： これ
ら AUX 出力には 1/4"
TRS 平衡ジャックがあ
り、補助出力からの信
号を与えます。出力レ
ベルは AUX レベルコン
トロール (19、20) によ
って設定されます。
Effects 2 Patch ジャック:
この 1/4" TRS ジャック
は、内部エフェクト 2 プ
ロセッサを入力、グル
ープインサート、または
外部デバイスにパッチ
できます。ティップは、
コンプレッサへの入力
(リターン) 信号を送り、
リングは出力 (センド)
を送ります。
EFX 2 Return ジャック: ステレオまたは個々のリターンとして使用できる 1/4" 高インピーダンス平衡入力
です。エフェクトリターンとして設計されていますが、ステレオ入力としても使用できます。右ジャックにコ
ネクタが接続されていない場合、L/モノ入力は両方の入力に信号を提供します。ティップは、平衡、非平
衡どちらの用途でも正入力です。

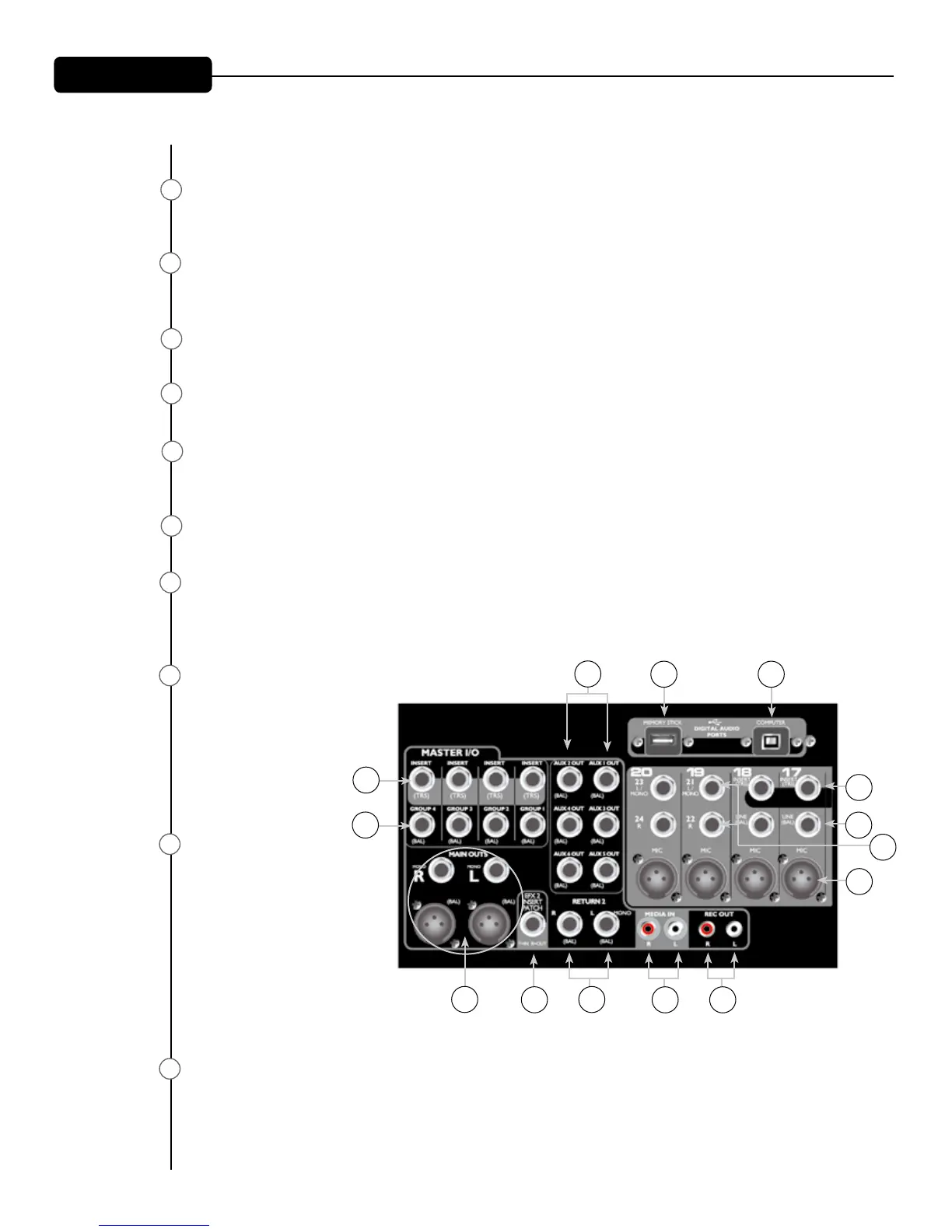

リアパネル
48
49
50
51
52
53
54
56
57
58 59
55
60 61
49
48
54
55
56
57
53
50
51
52
