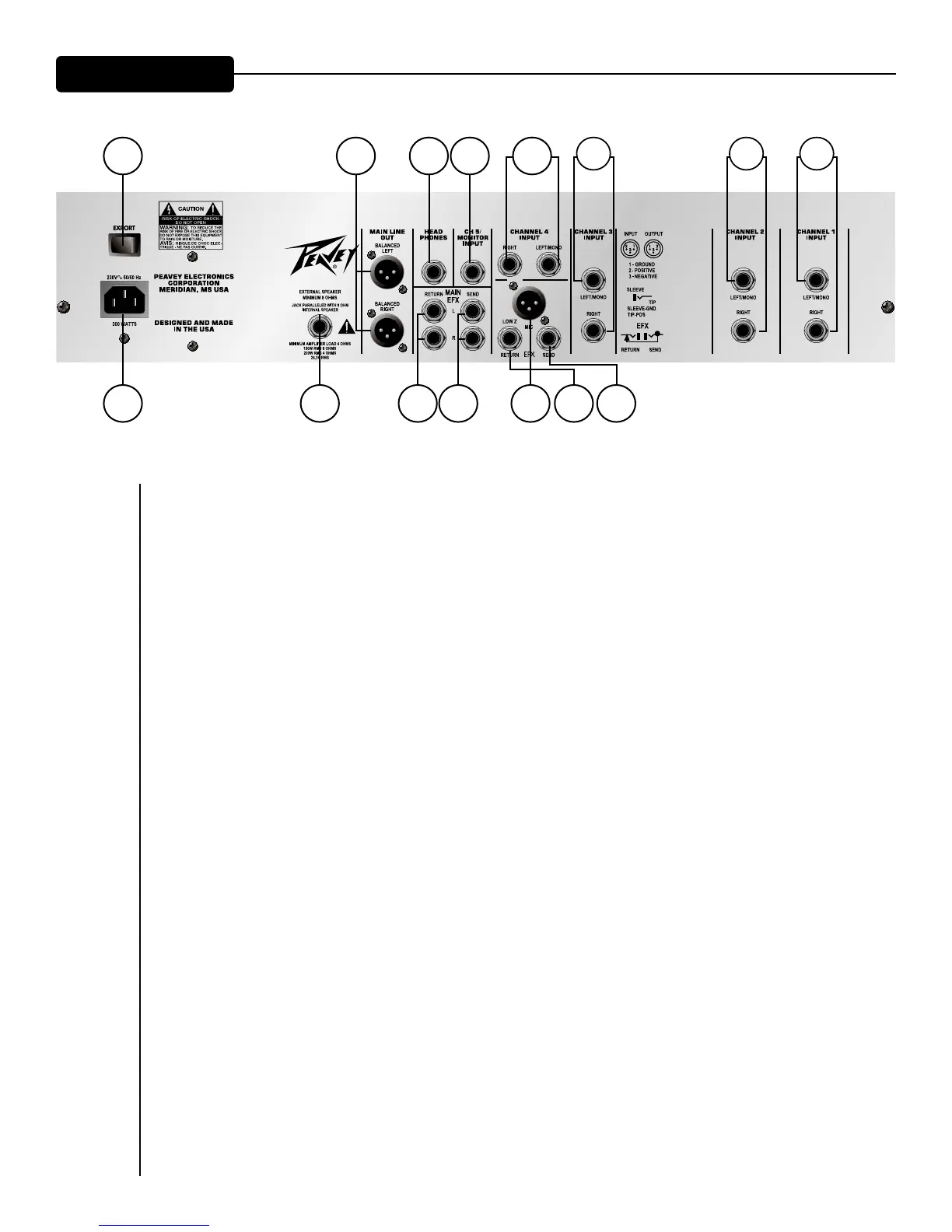

GGrroouunndd PPoollaarriittyy ((11))
Dieser Kippschalter mit 3 Positionen muss normalerweise auf der mittleren Position (0) stehen. Ist aus der
Lautsprecherbox ein Brummen oder Rauschen zu hören, kann der Schalter auf die Positionen (+) oder (-)
gestellt werden, um dieses Brummen oder Rauschen zu verringern. Kann das Problem durch Verändern der
Polarität nicht behoben werden, wenden Sie sich bitte an Ihren autorisierten Peavey-Händler, das Peavey-Werk
oder an einen qualifizierten Kundendiensttechniker.
MMaaiinn LLiinnee OOuutt ((22))
Diese geräuscharmen, elektronisch symmetrierten XLR-Stecker können zum Senden von Signalen an ein
Mischpult, ein Tonbandgerät usw. eingesetzt werden.
SSeenndd//RReettuurrnn JJaacckkss MMaaiinnss ((33 uunndd 44))
Zwei Paar 1/4"-Stereo-Klinken ermöglichen das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte,
Equalizer usw.) vor der Verstärkerstufe.
HHeeaaddpphhoonnee JJaacckk ((55))
Diese 1/4"-Klinke ist ausschließlich für Stereokopfhörer geeignet.
CCHH55//MMoonniittoorr IInnppuutt JJaacckk ((66))
Mit dieser 1/4"-Klinke erfolgt der Anschluss an den Ausgang beliebiger Line-Pegelgeräte.
HHiigghh--IImmppeeddaannccee IInnppuutt ((77)) ffüürr KKaannaall 44 ((KKaannaall 33 bbeeiimm KKBB44))
An dieses Paar 1/4"-Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden,
die mit linken und rechten 1/4"-Kopfhörersteckern ausgestattet sind.
LLooww--IImmppeeddaannccee IInnppuutt ((88)) ffüürr KKaannaall 44 ((KKaannaall 33 bbeeiimm KKBB44))
Für den Einsatz mit niederohmigen Mikrophonen oder anderen Line-Pegelquellen, die mit einem männlichen
XLR-Stecker ausgestattet sind.
SSeenndd//RReettuurrnn--JJaacckk ((99 uunndd 1100)) ffüürr KKaannaall 44 ((EEiinnggaanngg vvoonn KKaannaall 33 bbeeiimm KKBB44))
Dieses Paar 1/4"-Klinken ermöglicht das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte,
Equalizer usw.).
