Peavey KB4/KB5

13
Polaridad de Tierra (1)
Este interruptor de  posiciones normalmente debe estar en la posición central (0). Si se escucha ruido
o hum del parlante, se puede cambiar a las posiciones (+) o (-) para minimizar el ruido. Si cambiar la
polaridad no resuelve el problema, consulta a tu distribuidor autorizado Peavey, la fabrica Peavey o un
técnico de servicio calificado.
Línea de Salida Principal (2)
Estos conectadores XLR de bajo ruido pueden ser usados para mandar señales a consolas de mezcla,
equipo de grabación, etc.
Conectadores de Envío/Retorno Principales (3 y 4)
Estos dos pares de conectadores estéreo de 1/4" permiten el uso de varias unidades de efectos externas
(procesadores, ecualizadores, etc.) en la señal antes de llegar al amplificador.
Conectador de Auriculares (5)
Este conectador de 1/4" acepta auriculares estéreo solamente.
Conectador de Monitor del Canal 5 (6)
Usa este conectador de 1/4" para conectar la salida de cualquier unidad de nivel de línea.
Entrada de Alta Impedancia del Canal 4 (Canal 3 en el KB 4) (7)
Este par de conexiones de 1/4" acepta micrófonos de alta impedancia o fuentes de nivel de línea y están
equipadas con conectadores tipo plug de 1/4" para señal derecha e izquierda.
Entrada de Baja Impedancia del Canal 4 (Canal 3 en el KB 4) (8)
Para usarse con micrófonos de baja impedancia o fuentes de nivel de línea equipados con conectadores
masculinos XLR.
Punto de Inserción de Envío/Retorno del Canal 4 (Canal 3 en KB4) (9 y 10)
Este par de conectadores de 1/4" permiten el uso de varias unidades de efectos (procesadores,
ecualizadores, etc.) en línea.
Entradas de Canales 3, 2 y 1 (Canales 2 y 1 en KB4) (11, 12 y 13)
Este par de conexiones de 1/4" acepta micrófonos de alta impedancia o fuentes de nivel de línea equipadas
con conectadores tipo plug de 1/4".

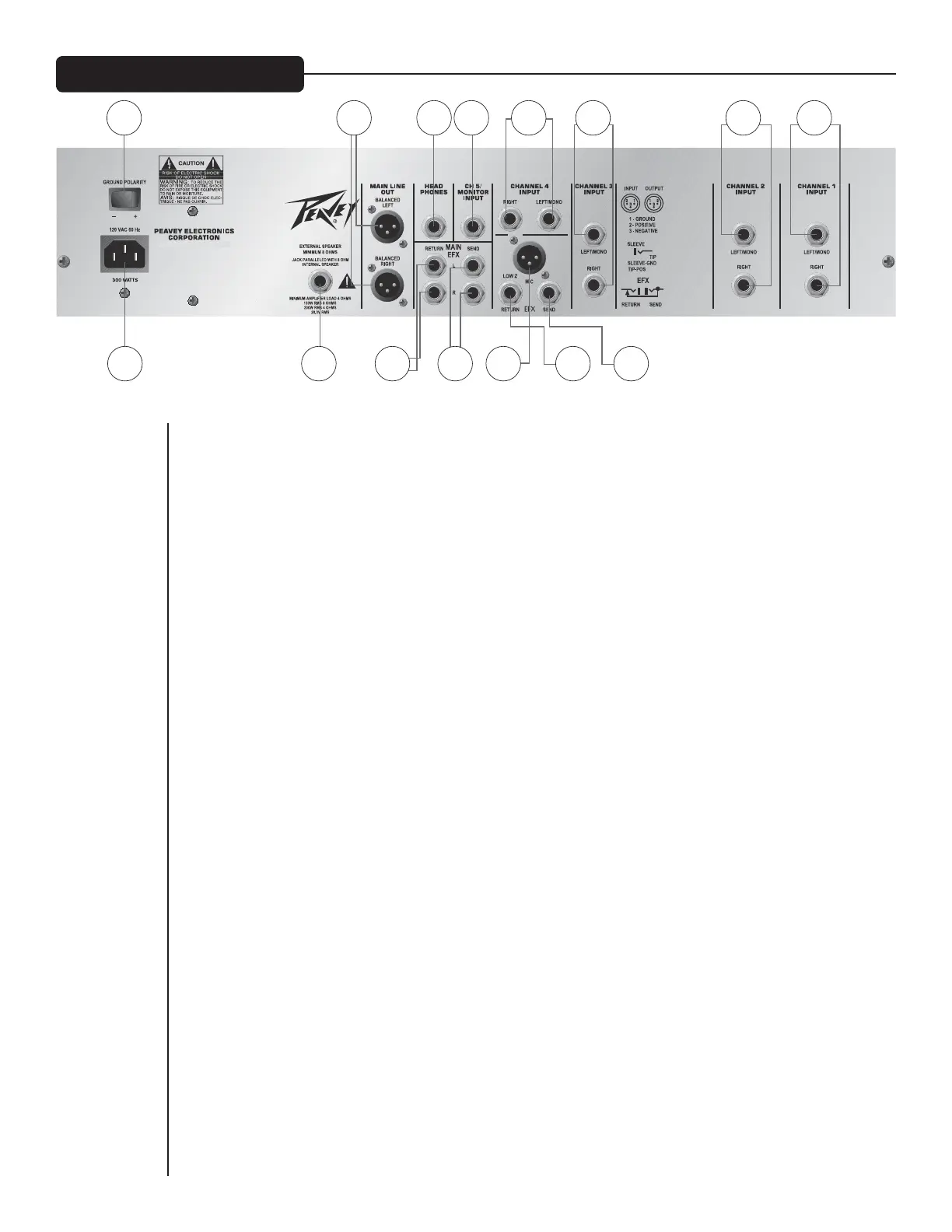

1 2 5 6 7 11 12 13
3 4 8 9 101415
PANEL TRASERO
