VOLTAGE SELECTOR SWITCH
L'enceinte PV
®
215D est pourvue d’un sélecteur de tension permettant de commuter la tension d'entrée entre
une plage de 100 VCA à 120 VCA et une plage de 220 VCA à 240 VCA, avec une fréquence de 50 ou 60 cycles
par seconde (Hz). Ce sélecteur doit être réglé en fonction de la tension du réseau électrique correspondant au
pays d'utilisation. Il peut toutefois exister des pays où la tension du réseau électrique est différente de celle
généralement utilisée dans les autres pays.
S’assurer que la position du sélecteur de tension est adaptée à la tension du réseau électrique disponible
localement. Si elle ne correspond pas, la régler en procédant comme décrit ci-dessous.
Modifier la plage de tension de l'enceinte PV
®
215D
S’assurer en premier lieu que l'enceinte PV
®
215D est débranchée de la prise de courant et que le
commutateur d’alimentation (3) est sur la position “OFF”.
Desserrer ensuite les vis assurant la fixation du cache transparent sur le sélecteur de tension (1),
suffisamment pour pouvoir déposer le cache. Il n'est PAS nécessaire de desserrer entièrement les vis de
fixation.
Dégager ensuite le cache en plastique transparent du sélecteur de tension.
À l’aide d’un petit tournevis plat; pousser la plaquette coulissante rouge du sélecteur pour la décaler
de l'autre côté. La tension qui est alors visible sur la plaquette coulissante rouge correspond à celle
sélectionnée.
Remettre en place la cache en plastique transparent sous les deux vis ayant été desserrées et serrer une vis
tout en retenant le cache en plastique transparent. Serrer l’autre vis et s’assurer que les deux vis sont bien
serrées.
Le fusible doit ensuite être changé pour correspondre à l’ampérage correct. Pour une plage de tension de
100 VCA à 120 VCA, utiliser un fusible temporisé du type à cartouche de 5 x 20 mm, avec intensité nominale
de 6,3 ampères sous 250 V, conforme à la classe internationale “T6.3AL”. Pour une plage de tension de
220 VCA à 240 VCA, utiliser un fusible temporisé du type à cartouche de 5 x 20 mm, avec intensité nominale
de 3,15 ampères sous 250 V, conforme à la classe internationale “T3.15AL”.
Le cordon d’alimentation aux normes CEI peut ensuite être branché à la prise aux normes CEI (2) et le
commutateur d'alimentation (3) activé pour mettre sous tension l'enceinte PV
®
215D.
CONNEXION DU CORDON D'ALIMENTATION AUX NORMES CEI
La prise équipant l’enceinte est prévue pour le branchement du cordon d’alimentation secteur aux normes CEI
(normalement livré avec le brochage et le câblage adaptés aux conditions locales).
S'assurer d’observer les directives suivantes pour garantir les conditions de sécurité des personnes et de
l'équipement.

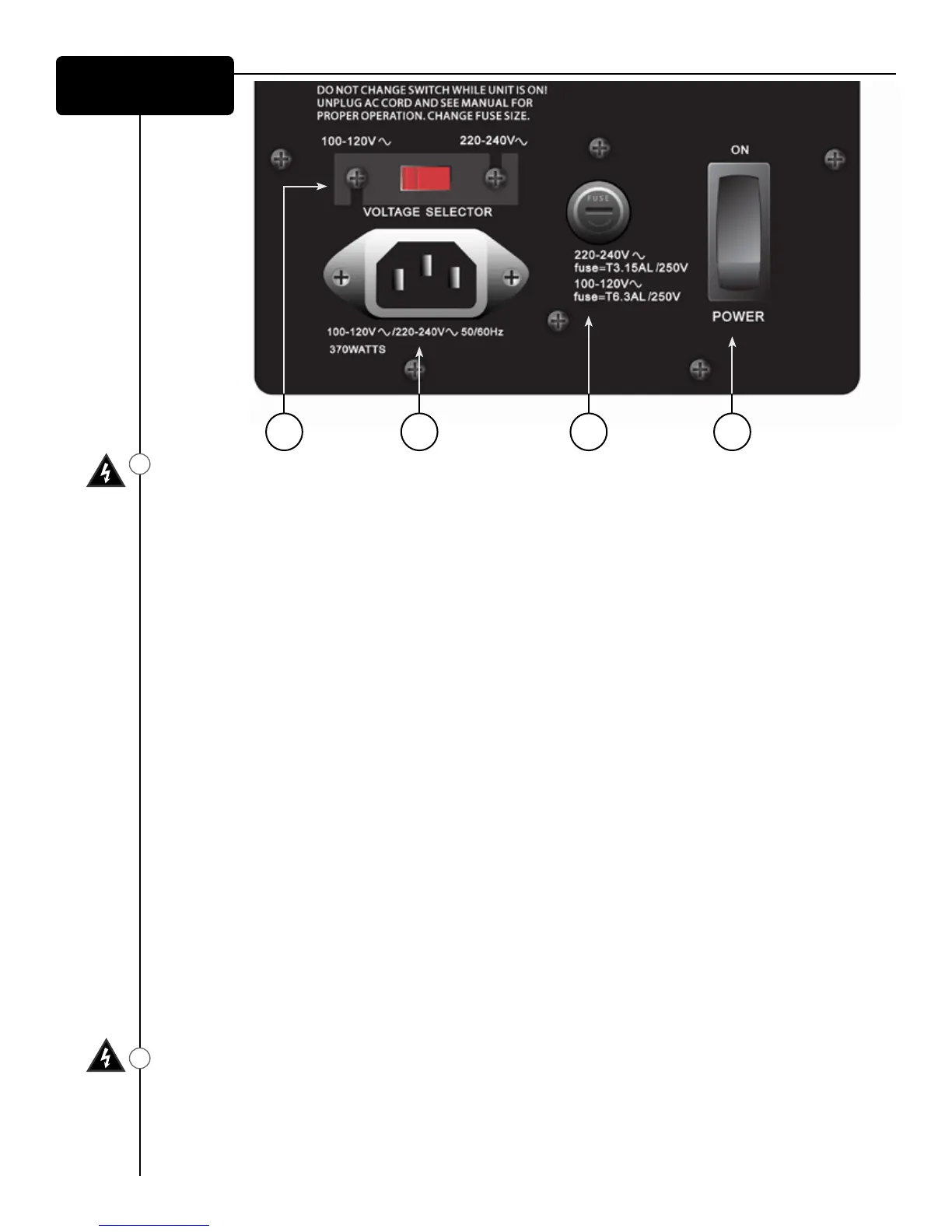

3
PANNEAU
INFÉRIEUR
1
2
21 2a 3
