Canales 7-9
Canale 9

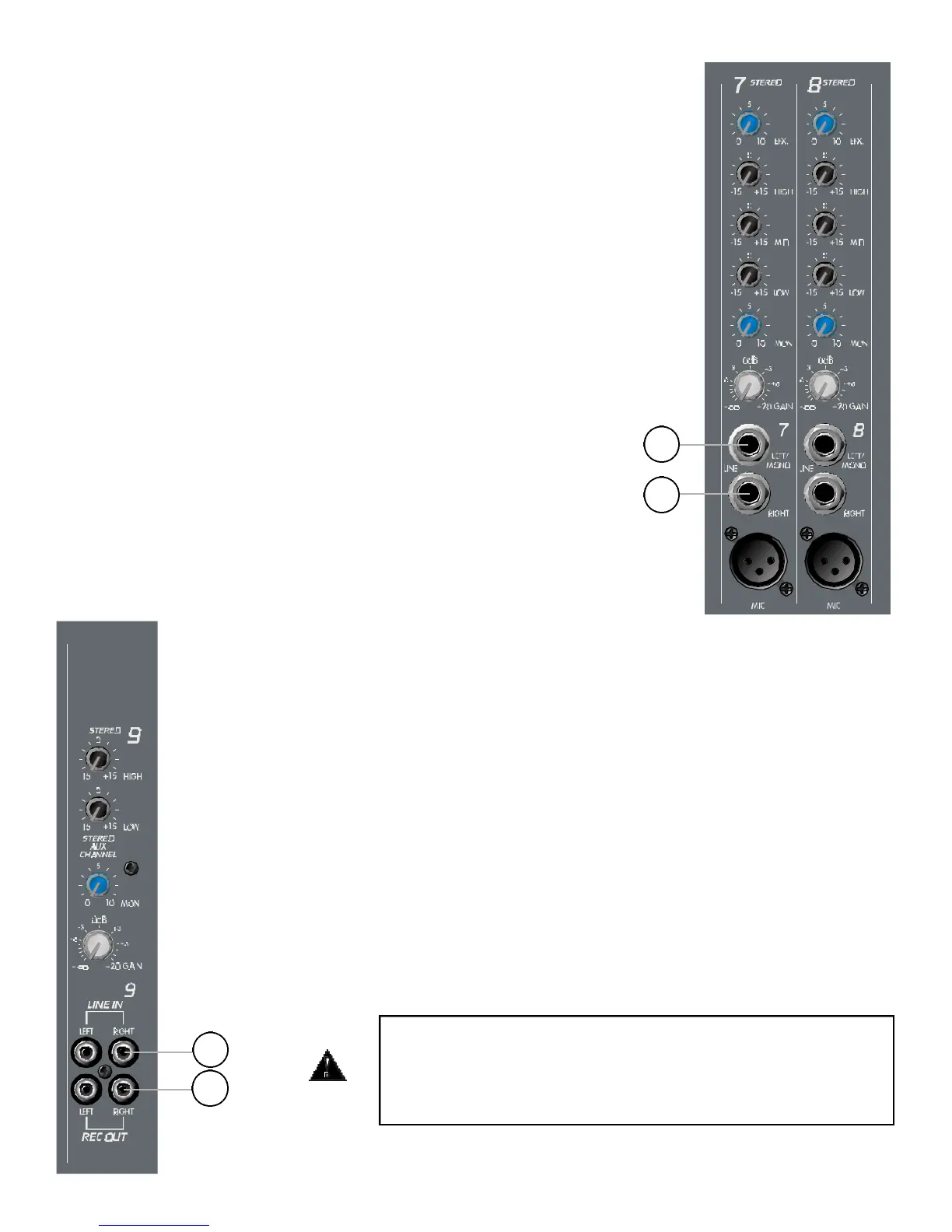

12. Entrada Derecha: Entrada de 1/4" de alta impedancia para señales de nivel de
línea. La Entrada Derecha se ajusta por medio del control de Ganancia. Si la
XR 684F/XR 696F está en modo Izq./Der., la señal irá a la Salida del Parlante
Derecho. En modo Main/Mon, la señal se combinará con la Salida Izquierda y
se irá a la salida de parlante principal. La señal derecha también puede ser
parchada fura de la consola por medio del conectador de salida derecho a
componentes externos como efectos, amplificadores y equipos de grabación.
13. Entrada Izquierda/Mono: Entrada de 1/4" de alta impedancia para señales de
nivel de línea. La entrada Izquierda/Mono alimenta tanto la entrada izquierda
como la derecha si no hay nada insertado en la Entrada Derecha. Si estás
usando una fuente estéreo (modo Izq./Der.) y estás usando una entrada en el
canal derecho, la señal se irá a la Salida de Parlante Izquierda. Pero sólo si
hay algo conectado en el lado derecho del canal. En modo Mon/Main, la señal
se combina con la derecha y se manda a la salida principal (Main).
14. Entrada de Línea: Este par de conectadores estéreo RCA aceptan una entrada estéreo
(nominal -10 dBV) de la salida de un CD, Reproductor de cintas u otro aparato similar. La
señal es enviada a los canales Izq/Der, así como a la mezcla de monitores.
15. Línea Fuera: Este par de conectadores estéreo RCA envía señal a aparatos de grabación
como grabadoras de cinta, grabadoras digitales, etc.
CUIDADO: NUNCA SE DEBEN CONECTAR LA ENTRADA DE LÍNEA Y SALDA DE
LÍNEA AL MISMO APARATO. HACERLO CREARÁ UN CIRCUITO QUE PUEDE
C UAS AR RET ROALIMEN TACIÓN SE V ERA. USA DECKS IND EP END IEN TES
PARA GRABACIÓN Y REPRODUCCIÓN.
