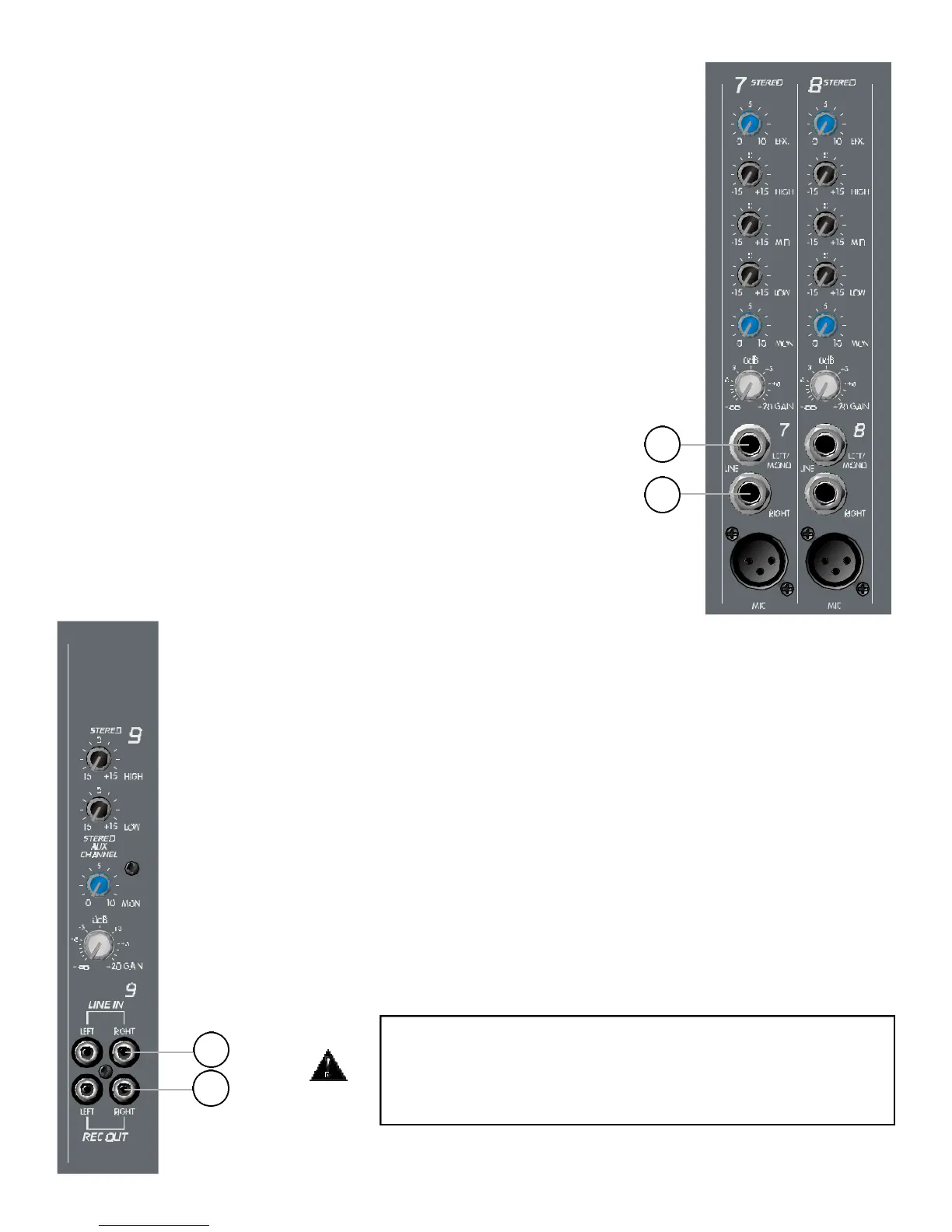

12. Right Input: Hochohmiger 1/4"-Eingang für Line-Pegel-Signale. Der rechte
Eingang wird mit dem Gain-Regler eingestellt. Befindet sich der
XR684F/XR696F im Left/Right-Modus, wird das Signal zum Right Speaker
Output geleitet. Im Main/Mon-Modus wird das Signal mit dem Left Input
kombiniert und zum Main Speaker Output gesendet. Das rechte Signal kann
über die rechte Ausgangsklinke aus dem Mischpult an externe Geräte wie
Effektgeräte, Verstärker und Aufnahmegeräte angeschlossen werden.
13. Left/Mono Input: Hochohmiger 1/4"-Eingang für Line-Pegel-Signale. Der
Left/Mono-Eingang sendet das Signal sowohl an die Left- als auch an die
Right-Kanäle, falls nichts anderes an die rechte Eingangsklinke angeschlossen
ist. Falls Sie im Stereo-Betrieb arbeiten (Left/Right-Modus) und den Right
Input benutzen, wird das Signal zum Left Speaker Output gesendet. Dies ist
jedoch nur dann der Fall, wenn Sie etwas an die rechte Eingangsklinke
angeschlossen haben. Im Mon/Main-Modus wird das Signal mit dem rechten
Eingang kombiniert und zum Main Speaker Output gesendet.
14. Line In: An dieses Stereo-RCA-Phonoklinkenpaar kann ein Stereoeingang (nominal
–10 dB V) vom Ausgang eines Tonbandgerätes, CD-Players oder dergleichen
angeschlossen werden. Das Signal wird an die Left- und Right-Kanäle sowie an den
Monitor-Mix gesendet.
15. Line Out: Dieses Stereo-RCA-Phonoklinkenpaar liefert ein Signal für die
Aufnahmeeingänge eines Stereo-Tonbandgerätes, CD-Players oder dergleichen.
ACHTUNG: SCHLIEßEN SIE LINE IN UND LINE OUT NIE AN DIE EINGÄNGE
UND AUSGÄNGE DESSELBEN GERÄTES AN. DADURCH ENTSTEHT EINE
SCHLEIFE, DIE STARKES FEEDBACK VERURSACHEN KANN. VERWENDEN SIE
ZUM AUFNEHMEN UND ABSPIELEN UNTERSCHIEDLICHE GERÄTE.
