53
12
14
15
13

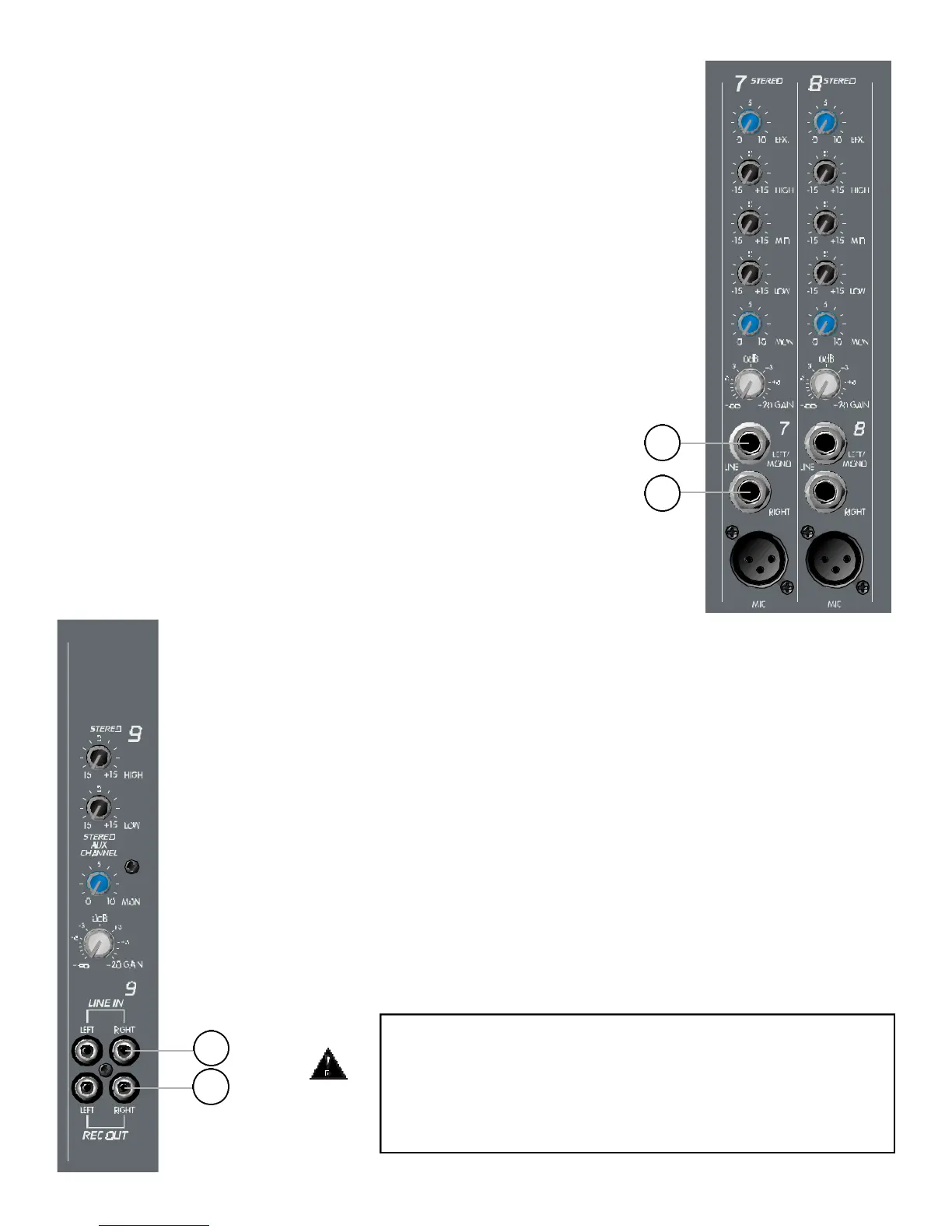

Canaux 7–8
Canal 9
12. entrée droite: Entrée Jack haute impédance pour signaux de niveau Ligne.
L’entrée droite est ajustée par le contrôle Level. le signal est ensuite dirigé
vers l’ampli de puissance. Si la XR684F/XR696F est en mode Left/Right, le
signal apparaÓt sur la sortie HP droite. En mode Mon/Main, le signal est
combiné avec la gauche et apparait à la sortie Main. Le signal présent sur le
bus Right peut par ailleurs être capté via la sortie Right Output pour être
envoyé vers d’autres unités tel un équaliseur, un ampli de puissance ou une
console d’enregistrement.
13. entrée gauche/MONO: Entrée Jack haute impédance pour signaux de niveau
Ligne. L’entrée Left/Mono alimente les canaux Left et Right (si rien n’est
connecté à l’entrée droite) au travers du contrôle Level. En mode Left/Right le
signal est dirigé vers la sortie HP gauche (et la sortie droite si rien n’est
connecté à l’entrée droite). Si la XR684F/XR696F est en mode Left/Right, le
signal apparait sur la sortie HP droite. En mode Mon/Main, le signal est
combiné avec la droite et apparait à la sortie Main.
14. LINE IN: Cette entrée stéréo RCA accepte une entrée stéréo (niveau nominal -10 dBV)
provenant d’une platine cassette ou CD et l’insert dans les bus Droit et Gauche ainsi que
dans le mix Monitor.
15. LINE OUT: ce connecteur RCA stéréo fournit un signal adapté à l’entrée d’un
magnétophone stéréo.
ATTENTION: NE RELIEZ PAS LES CONNECTEURS TAPE IN ET TAPE OUT AUX
ENTRÉES ET SORTIES DE LA MEME PLATINE SOUS PEINE DE CRÉER UN
IMPORTANT FEEDBACK. UTILISEZ DEUX APPAREILS DISTINCTS POUR LE
PLAYBACK ET L’ENREGISTREMENT.
