Peavey XR 8600D

43

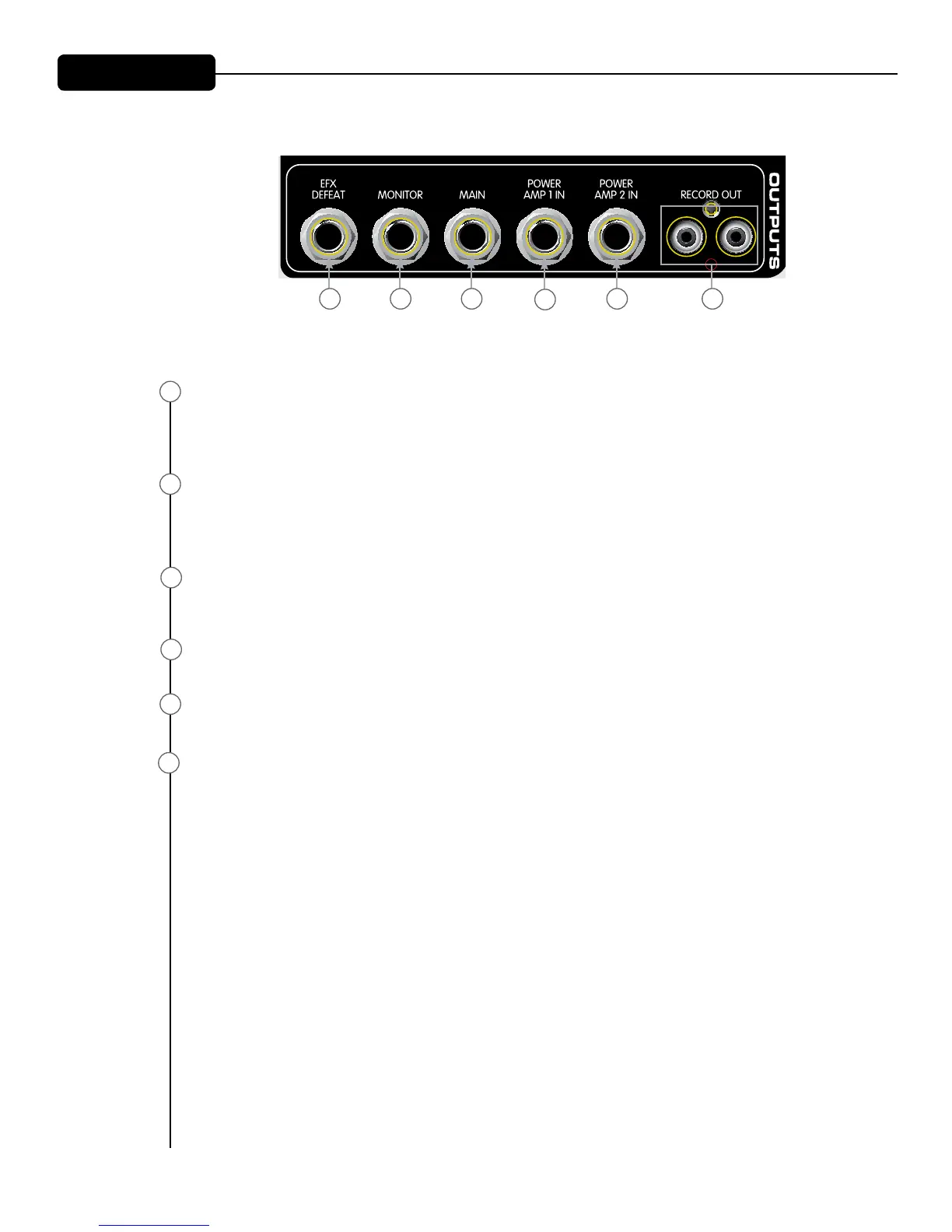

Panel delantero
TOMA EFX DEFEAT
Esta toma de 1/4" acepta un pedal de 1/4" de encendido/apagado (Pieza Peavey # 00051000) para anu-
lar efectos de las mezclas principal y de monitor. Los efectos pueden anularse también con EFX Defeat
(13).
SALIDA MONITOR
Esta toma de 1/4" proporciona una señal de la mezcla de monitor (posterior al EQ gráfico) para un
sistema de amplificación/altavoz externo. El nivel se determina con los controles de Monitor canal y
Monitor maestro.
SALIDA MAIN
Esta toma de 1/4" proporciona una señal de la mezcla del sistema principal posterior al EQ gráfico. La
salida principal se usa normalmente para alimentar un sistema de amplificación/altavoz auxiliar.
POWER AMP 1 IN
Conectar a esta toma permite una ruta directa al amplificador.
POWER AMP 2 IN
Conectar a esta toma permite una ruta directa al amplificador.
RECORD OUT
Este par de tomas RCA proporcionan una señal a las entradas de grabación de una grabadora de CD,
pletina de cinta estéreo u otro dispositivo de grabación. NOTA: No conecte el mismo dispositivo a En-
trada de medios (13) y Record Out (34). Esta instalación inadecuada genera un bucle que puede provo-
car una retroalimentación grave. Use pletinas independientes para la grabación y la reproducción.
