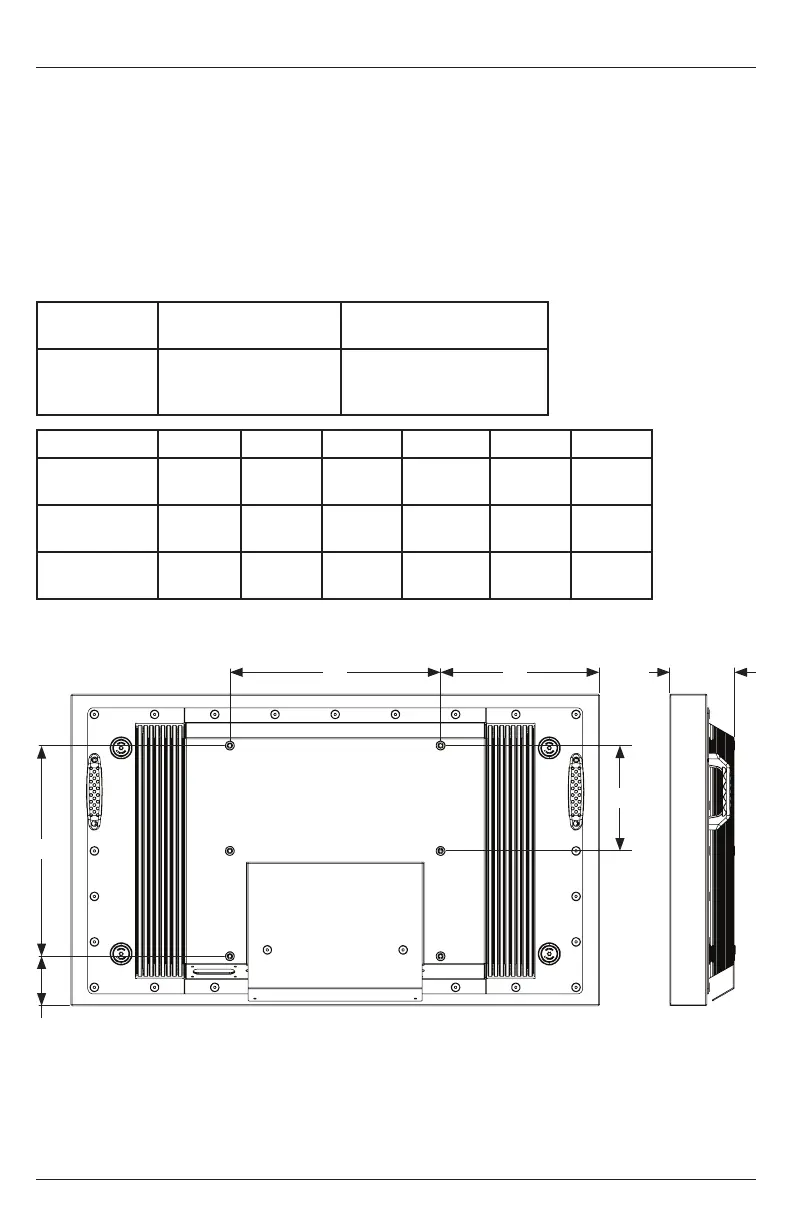

Vorbereitung des Displays für die Montage
Schließen Sie das Netzkabel an eine mit einem Fehlerstrom-Schutzschalter ausgestattete Steckdose
an.
AInstallieren Sie die Kabel, bevor Sie das Display montieren. Nach der Montage des Displays ist das
Anschlussfach möglicherweise nicht mehr zugänglich.
Zu Ihrer eigenen Sicherheit ist es wichtig, dass Sie ausschließlich eine für Außenanwendungen
geeignete Montagehalterung installieren, die für die jeweilige Anwendung geeignet und für das
Gewicht des Displays ausgelegt ist. Bei der Montage eines Displays im Außenbereich müssen Sie
Halterungen verwenden, die entsprechend den Umgebungsbedingungen ausgelegt sind, um die
Langlebigkeit unter schwierigen Umgebungsbedingungen zu gewährleisten.
Eine Montagelösung wird separat verkauft. Wenden Sie sich an Ihren Vertreter von Peerless-AV, um
eine für Ihre jeweilige Anwendung im Außenbereich zugelassene Montagelösung zu erhalten:
B
F
D
Teilenummer Montagelochmuster
Erforderliche
Befestigungsschrauben
XHB432-EUK
XHB492-EUK
XHB552-EUK
400x200mm
400x400mm
M8 Schrauben (25 mm
lang)
Teilenummer A B C D E F
XHB432-EUK
15.75"
(400mm)
15.75"
(400mm)
11.87"
(302mm)
3.77"
(96mm)
4.89"
(124mm)
7.87"
(200mm)
XHB492-EUK
15.75"
(400mm)
15.75"
(400mm)
14.49"
(368mm)
5.24"
(133mm)
3.92"
(100mm)
7.87"
(200mm)
XHB552-EUK
15.75"
(400mm)
15.75"
(400mm)
17.16"
(436mm)
6.74"
(171mm)
3.92"
(100mm)
7.87"
(200mm)
SEITENANSICHT
A C E
RÜCKANSICHT
