Préparer le A󰀩chage au Montage
Installez les cordons avant de procéder au montage de l’écran. Le panneau d’entrée peut être
obstrué après le montage de l’écran.
Une solution de montage est vendue séparément. Communiquez avec votre représentant Peerless-
AV pour obtenir une solution de montage extérieur adaptée à votre application particulière.
Pour votre sécurité, installer uniquement un support de montage extérieur assigné pour l’utilisation
prévue et qui supporte le poids de l’appareil. Pour un montage extérieur, utiliser des supports
de montage respectueux de l’environnement appropriés pour garantir la longévité dans les
environnements hostiles.

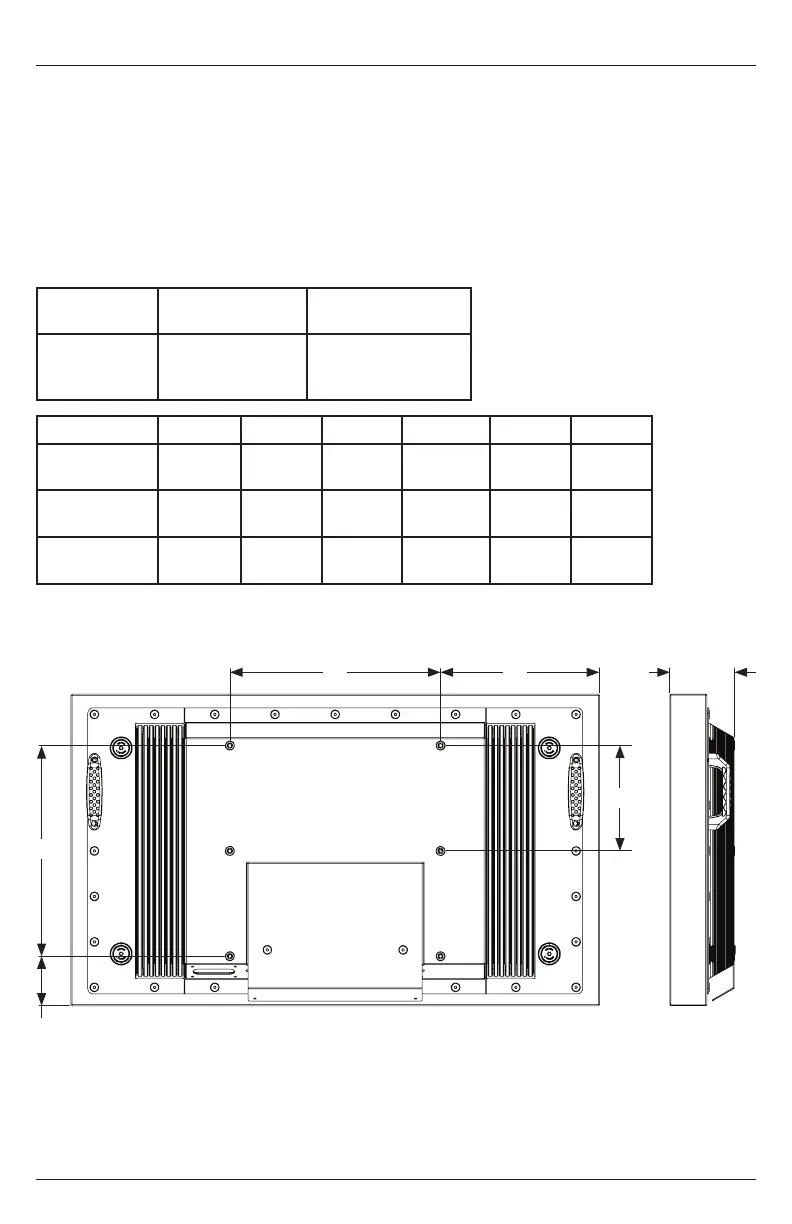

Consulter le tableau ci-dessous pour déterminer les spécications de montage de votre téléviseur:
B
F
D
Pièce
Gabarit des trous
de montage
Vis de montage
requises
XHB432-EUK
XHB492-EUK
XHB552-EUK
400x200mm,
400x400mm
(4) vis M8
(17,4 mm de long)
Pièce A B C D E F
XHB432-EUK
15.75"
(400mm)
15.75"
(400mm)
11.87"
(302mm)
3.77"
(96mm)
4.89"
(124mm)
7.87"
(200mm)
XHB492-EUK
15.75"
(400mm)
15.75"
(400mm)
14.49"
(368mm)
5.24"
(133mm)
3.92"
(100mm)
7.87"
(200mm)
XHB552-EUK
15.75"
(400mm)
15.75"
(400mm)
17.16"
(436mm)
6.74"
(171mm)
3.92"
(100mm)
7.87"
(200mm)
A C E
VUE ARRIÈRE VUE LATÉRALE
