Visite el sitio Web de Peerless en www.peerlessmounts.com
Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870
12 of 24
Español
ISSUED: 10-31-07 SHEET #: 202-9242-2 03-20-08

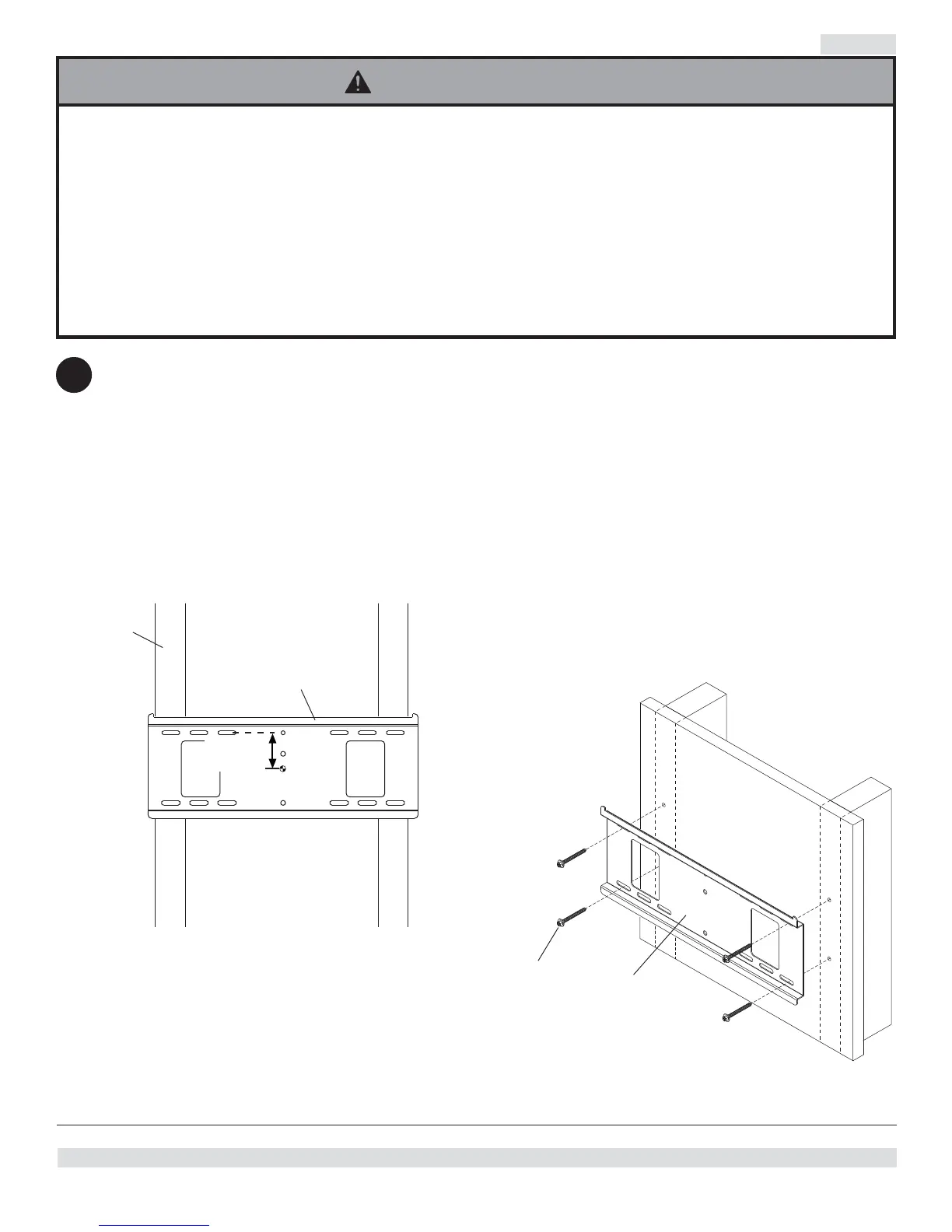

Instalación en una pared con montantes de madera dobles
La placa de pared (AA) se puede instalar en dos montantes que tengan una separación de 16". Utilice un localizador
de montantes para localizar los bordes de los montantes. Se recomienda utilizar un localizador de montantes de
“borde a borde”. Tomando los bordes como punto de referencia, trace una línea vertical por el centro de cada
montante. Coloque la placa de pared contra la pared para utilizarla como plantilla. Las ranuras de montaje
superiores deben estar a 2.5" (65 mm) sobre el punto donde quiere que quede el centro de la pantalla, como se
muestra en la figura 1.1. Nivele la placa y marque el centro de los cuatro agujeros de montaje. Asegúrese de que los
agujeros de montaje estén sobre las líneas que trazó por el centro de los montantes. Taladre cuatro agujeros de 5/
32" (4 mm) de diámetro y 2-1/2" (65 mm) de profundidad. Asegúrese de que la placa esté nivelada, fíjela utilizando
cuatro tornillos para madera de 14 x 2.5" (CC), como se muestra en la figura 1.2.
Proceda al paso 14.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante.
Se recomienda usar un
localizador de montantes de “borde a borde”.
• Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso de espesor
estándar a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos
de situaciones de montaje.
CS = centro de la pantalla
MONTANTE
ADVERTENCIA
fig. 1.1
CS
DD
fig. 1.2
AA
2.5"
(65 mm)
AA
1
