17 of 27
ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
3

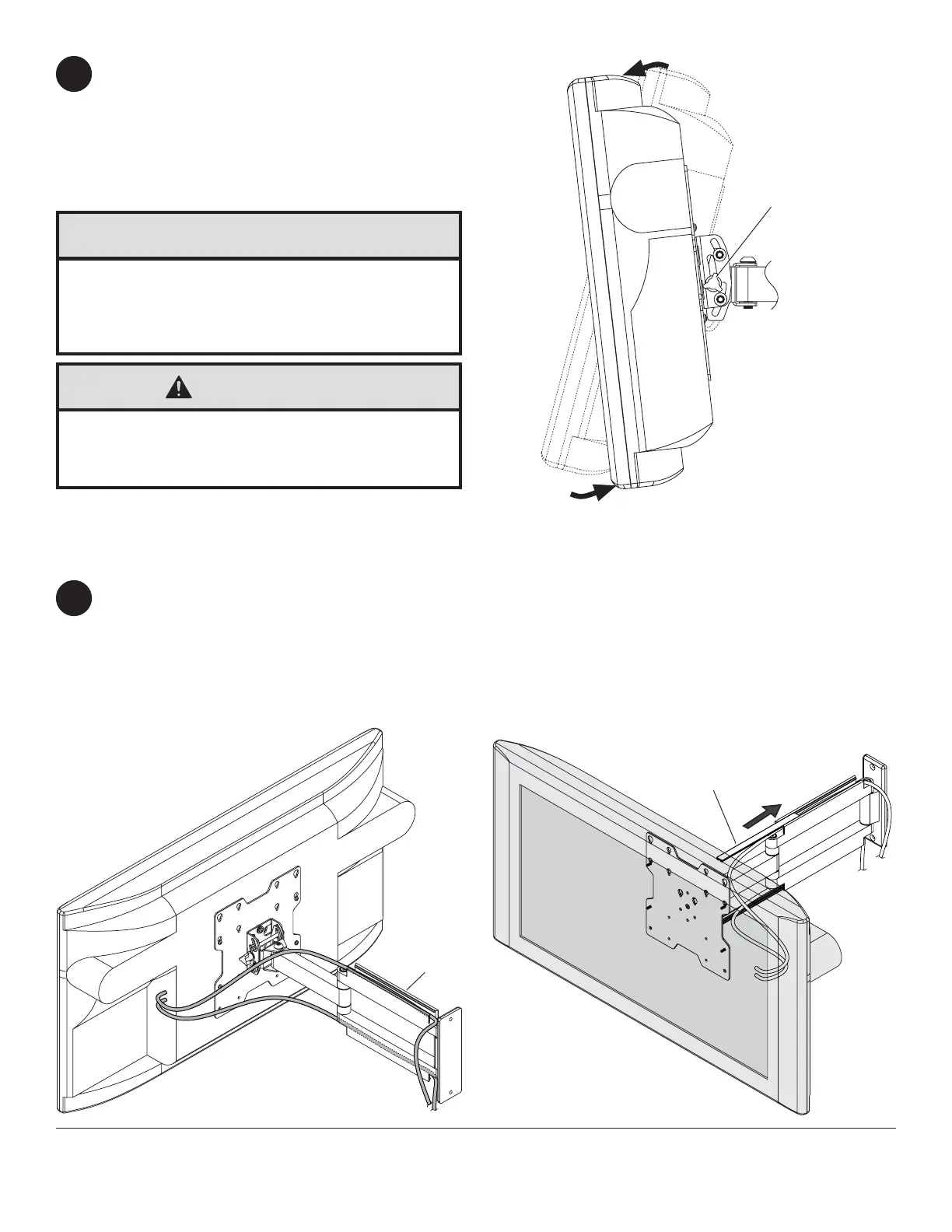

Réglez le bouton situé sur le côté de la monture
illustrée à la figure 3 à la tension désirée pour
équilibrer la taille et le poids de l’écran.
Poussez ou tirez depuis de haut ou le bas de l’écran
pour régler l’inclinaison comme illustré. L’inclinaison
peut être réglée à un maximum de 15° à l’avant ou 5°
à l’arrière.
• Prenez garde de ne pas vous pincer les doigts
lorsque vous écartez et repliez la monture vers le
mur.
• N’employez pas une force excessive pour serrer les
vis. Un serrage excessif peut endommager la
monture. Serrez les vis à un couple maximum de 4,5
Nm (40 po-lb)
ATTENTION
BOUTON DE TENSION
Remarque : Veillez à laisser assez de mou dans les cordons pour permettre le mouvement total du bras.
Faites passer les cordons à l’intérieur des fentes de la monture murale (A), comme illustré à la figure 4.1.
Facultatif : Faites passer le cordon d’alimentation dans un côté de la monture et les câbles d’interconnexion dans
l’autre côté pour éviter toute interférence avec le signal.
Bloquez les cordons en place en glissant les gaines des cordons sur la monture, comme illustré à la figure 4.2. Il
peut être nécessaire de déplacer l’écran afin de faciliter l’accès pour le faire coulisser sur les gaines des cordons.
fig. 4.1
A
4
fig. 4.2
fig. 3
ATTENTION
GAINES COULISSANTES
