ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
TORNILLO
PLACA
ADAPTADORA

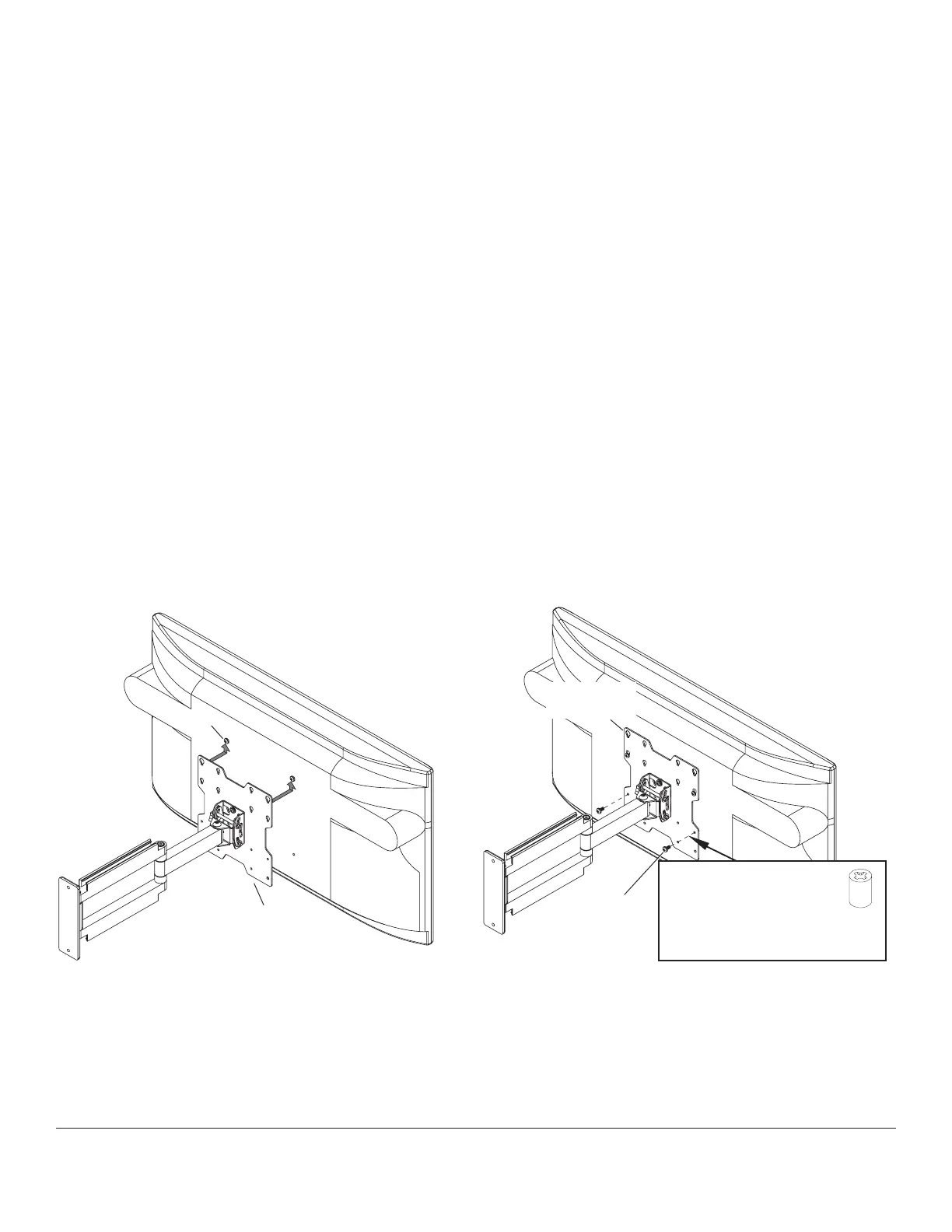

fig. 2.4
fig. 2.5
PARA LA CONFIGURACIÓN DE MONTAJE VESA 100:
Atornille dos tornillos M4 x 12 mm (E), dejando 0.25" de rosca al descubierto, en los agujeros superiores en la parte
trasera de la pantalla. Enganche la pantalla a la placa adaptadora y fíjela utilizando los dos tornillos M4 x 12 mm inferiores,
como se muestra en las figuras 2.4 y 2.5. Apriete los cuatro tornillos.
*Nota: Si el tornillo (E) engrana menos de tres roscas, fije la placa adaptadora a la parte trasera de la pantalla utilizando
los cuatro tornillos M4 x 20 mm (F), como se indica en la figura 2.5.
PARA LA CONFIGURACIÓN DE MONTAJE VESA 200:
Atornille dos tornillos M4 x 12 mm (E), dejando 0.25" de rosca al descubierto, en los agujeros superiores en la parte
trasera de la pantalla. Enganche la pantalla a la placa adaptadora y fíjela utilizando los dos tornillos M4 x 12 mm inferiores,
como se muestra en las figuras 2.4 y 2.5. Apriete los cuatro tornillos.
*Nota: Si el tornillo (E) engrana menos de tres roscas, fije la placa adaptadora a la parte trasera de la pantalla utilizando
los cuatro tornillos M4 x 20 mm (F), como se indica en la figura 2.5.
PARA LA CONFIGURACIÓN DE MONTAJE VESA 200 x 200:
Atornille dos tornillos M6 x 12 mm (G), dejando 0.25" de rosca al descubierto, en los agujeros superiores en la parte
trasera de la pantalla. Enganche la pantalla a la placa adaptadora y fíjela utilizando los dos tornillos M6 x 12 mm inferiores,
como se muestra en las figuras 2.4 y 2.5. Apriete los cuatro tornillos.
PARA MODELOS LC-37HV6U Y LC-37HV4U DE PANTALLAS DE CRISTAL LÍQUIDO (LCD) SHARP
™
DE 37":
Enrosque dos tornillos M6 x 20 mm (J), dejando 0,64 cm (.25") de rosca al descubierto, en los orificios superiores que se
encuentran en la parte posterior de la pantalla. Enganche la pantalla en la placa adaptadora y sujete usando dos tornillos
inferiores M6 x 20 mm como se muestran en las imágenes 2.4 y 2.5. Ajuste firmemente los cuatro tornillos.
PARA EL MODELO LC-45GX6U DE PANTALLA DE CRISTAL LÍQUIDO (LCD) SHARP
™
DE 45":
Enrosque dos tornillos M6 x 30 mm (K), dejando 0,64 cm (.25") de rosca al descubierto, en los orificios superiores que se
encuentran en la parte posterior de la pantalla. Enganche la pantalla en la placa adaptadora y sujete usando dos tornillos
inferiores M6 x 30 mm como se muestran en las imágenes 2.4 y 2.5. Ajuste firmemente los cuatro tornillos.
C
*Para pantallas con una
configuración de
perforaciones en una
cavidad, coloque los
espaciadores (C) entre la
placa adaptadora y la
pantalla
PLACA
ADAPTADORA
TORNILLO
