PEERLESS ST 640 - Instalación de la Pantalla Plana en la Placa de Apoyo

16 of 24
ISSUED: 01-13-06 SHEET #: 202-9030-2 01-30-06
Montaje y desmontaje de la pantalla plana
3
© 2006 Peerless Industries, Inc. All rights reserved.
SmartMount is a trademark and Peerless is a registered trademark of Peerless Industries, Inc.
All other brand and product names are trademarks or registered trademarks of their respective owners.
4
Ajuste del ángulo de inclinación de la pantalla plana
• Tenga cuidado de no apretarse los dedos al empujar
la pantalla desde la parte inferior
ATENCIÓN
BB y CC
AA
DETALLE 1
AA
DETALLE 2
fig 4.1
TORNILLOS
DE
SEGURIDAD
TORNILLO DE
FIJACIÓN DE
INCLINACIÓN
IncreLok™
AGUJERO
LOCALIZADOR
PERILLA DE
TENSIÓN
fig 3.1
fig 3.2

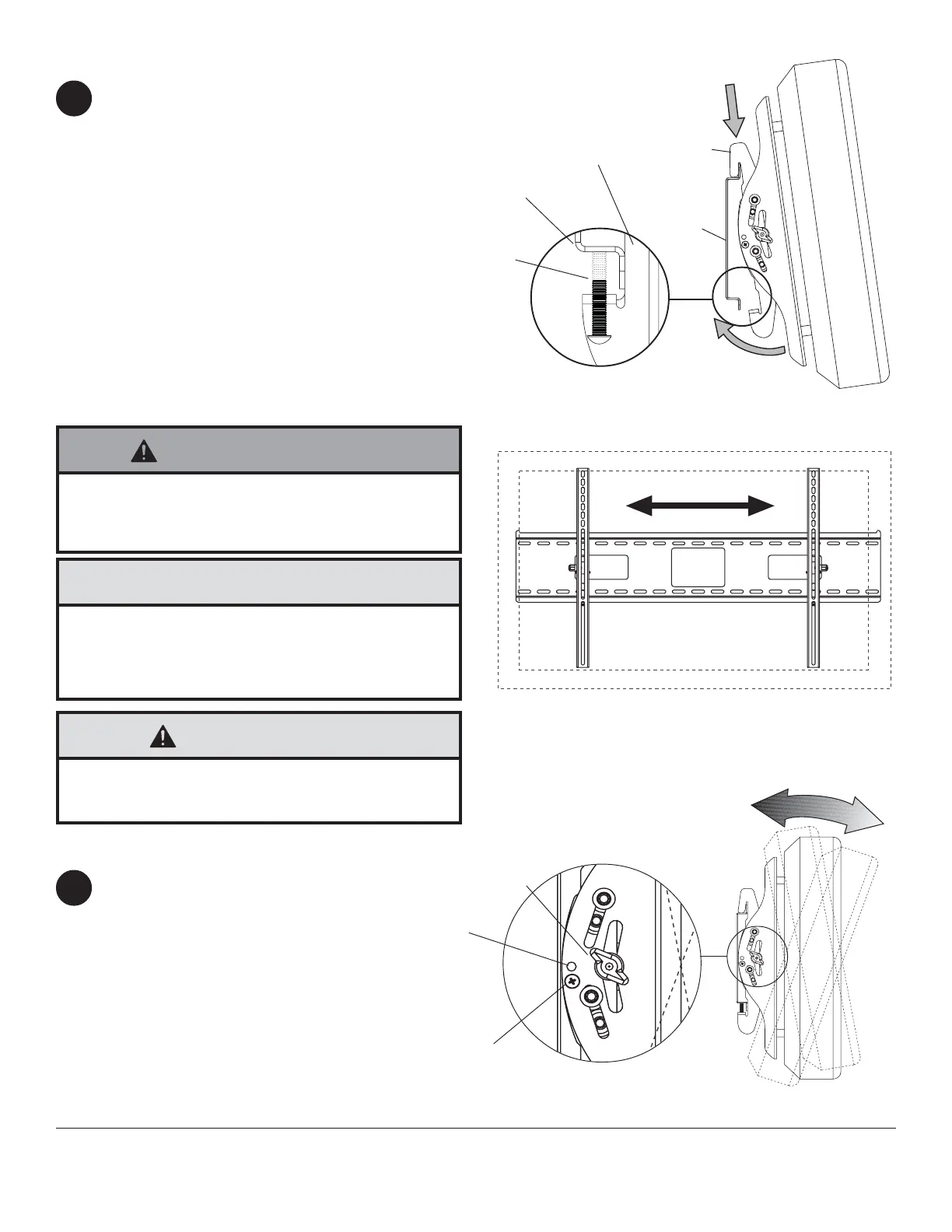

Enganche los soportes inclinables (BB y CC) en la
placa de apoyo (AA). Después gire lentamente la
pantalla hacia dentro, como se muestra. Con la ayuda
de un destornillador phillips o la llave de seguridad
allen (FF), gire los tornillos de seguridad en sentido
horario, por lo menos seis veces, para evitar el
desmontaje de la pantalla, como se muestra en el
detalle 1 de la figura 3.1.
Si lo desea, la pantalla puede ajustarse en sentido
horizontal, como se muestra en la figura 3.2.
Nota: Para trabar la pantalla, apriete los tornillos a la
placa de apoyo con un destornillador phillips o una
llave de seguridad allen (FF), como se muestra en el
detalle 1.
Para desmontar la pantalla, afloje los tornillos, gire la
pantalla alejándola del soporte y levántela para
desmontarla.
• Siempre solicite la ayuda de un asistente o utilice un
equipo de izar mecánico para levantar y colocar el
televisor de plasma con más seguridad.
ADVERTENCIA
• No apriete los tornillos aplicando demasiada fuerza.
El apriete excesivo podría dañar el soporte. Apriete
los tornillos a 40 pulg-lb (4.5 N•m) de par torsor
máximo.
ATENCIÓN
Desbloquee la posición de inclinación aflojando
los tornillos de fijación de inclinación IncreLok™
en los dos soportes inclinables. Ajuste las
perillas de tensión como se muestra en el
detalle 2 a la tensión deseada, para equilibrar el
tamaño y el peso de su pantalla.
Nota: Para trabar la pantalla en la posición
inclinada deseada, use el agujero localizador
para encontrar la posición de inclinación. Apriete
los tornillos de fijación IncreLok™ en los dos
soportes inclinables, como se muestra en la
figura 4.1 y en el detalle 2.
.
