PEERLESS ST 640 - Installation de Lécran Plat Sur la Plaque Murale

24 of 24
ISSUED: 01-13-06 SHEET #: 202-9030-2 01-30-06

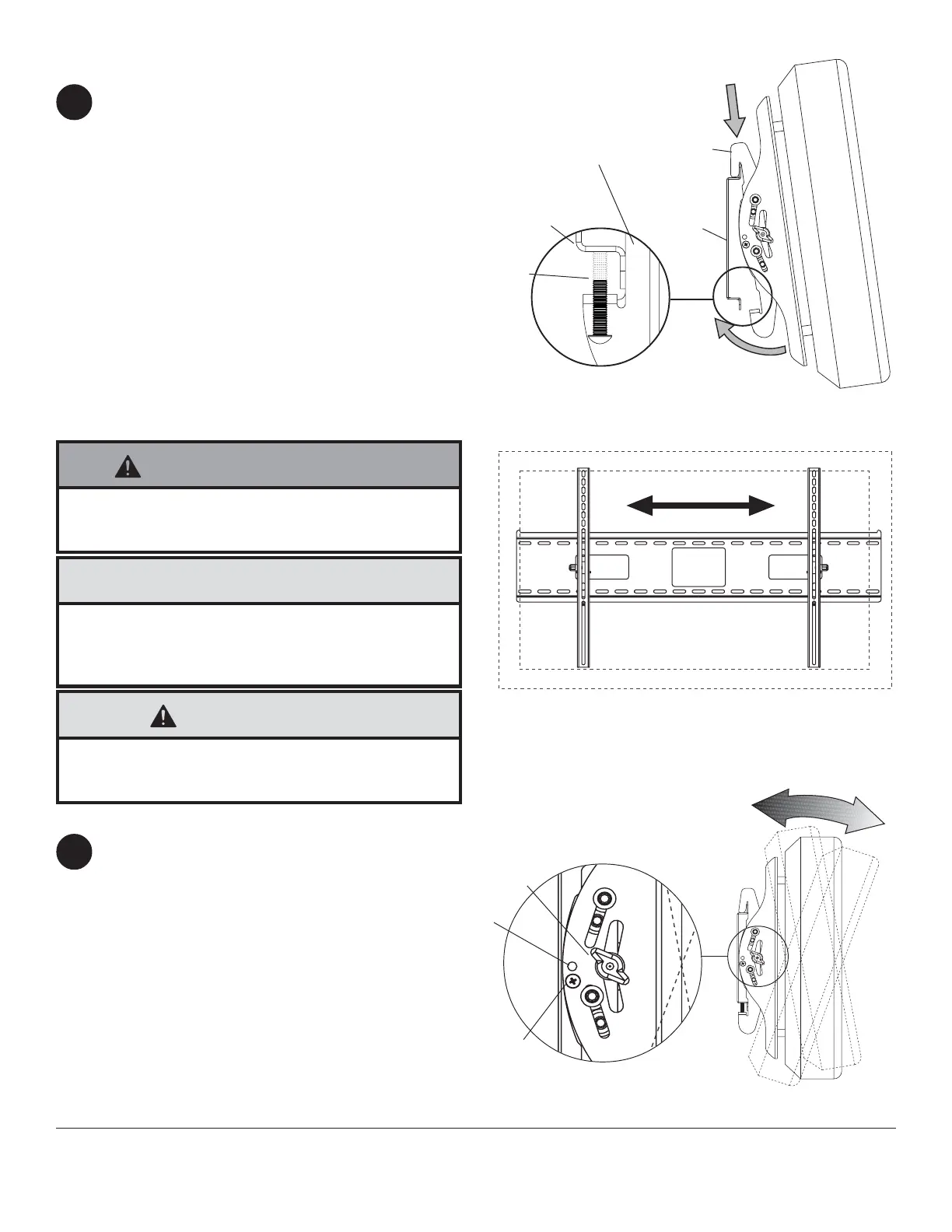

Montage et démontage de l’écran plat
Accrochez les supports adaptateurs (BB et CC) sur la
plaque murale (AA). Ensuite, faites pivoter lentement
l’écran vers l’intérieur, comme illustré. À l’aide de la
clé hexagonale (FF), tournez les vis de sécurité dans le
sens horaire au moins six fois pour empêcher l’écran de
se détacher, comme illustré sur le plan détaillé 1 de la
figure 3.1.
Au besoin, l’écran peut être ajusté horizontalement,
comme illustré à la figure 3.2.
Remarque : Pour bloquer l’écran, serrez les vis sur la
plaque murale à l’aide d’un embout à vis cruciforme ou
d’une clé hexagonale de sécurité (FF) comme illustré
sur le plan détaillé 1.
Pour enlever l’écran de la monture, desserrez les vis,
faites pivoter l’écran pour l’écarter de la monture et
soulevez-le de la monture.
3
© 2006 Peerless Industries, Inc. All rights reserved.
SmartMount is a trademark and Peerless is a registered trademark of Peerless Industries, Inc.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Débloquez la position d’inclinaison en desserrant
les vis de blocage d’inclinaison IncreLok
MC
sur les
deux supports inclinables. Réglez les boutons de
tension selon l’illustration du plan détaillé 2, en
équilibrant la dimension et le poids de l’écran.
Poussez ou tirez depuis de haut ou le bas de
l’écran pour régler l’inclinaison, comme illustré à
la figure 4.1. L’inclinaison peut être réglée à un
maximum de 15° à l’avant ou 5° à l’arrière.
Remarque : Pour bloquer l’écran sur le réglage
d’inclinaison souhaité, utilisez le trou de
positionnement pour trouver la position correcte.
Serrez les vis de blocage d’inclinaison IncreLok
MC
sur les deux supports inclinables comme illustré
sur la figure 4.1 et le plan détaillé 2.
4
Réglage de l’inclinaison de l’écran plat
• Prenez garde à ne pas vous pincer les doigts lorsque
vous poussez l’écran depuis le bas.
ATTENTION
• Do not tighten screws with excessive force.
Overtightening can cause damage to mount. Tighten
screws to 40 in. • lb (4.5 N.M.) maximum torque.
ATTENTION
BB and CC
AA
DÉTAILLÉ 1
AA
• Always use an assistant or mechanical lifting equip-
ment to safely lift and position the plasma television.
DÉTAILLÉ 2
fig 4.1
VIS DE
SÉCURITÉ
VIS DE
BLOCAGE
D’INCLINAISON
IncreLok
MC
TROU DE
POSITIONNEMENT
BOUTON DE
TENSION
fig 3.1
fig 3.2
AVERTISSEMENT
