Pentatech DA02 - Technische Daten; Montage

Technische Daten
Aufstellungsort
Montage
Alarmgerät DA02
Fernbedienung FB02
Stromversorgung: 4x C Batterien (alkalisch), Typ LR 14, 1,5 Volt(Baby)oder
Steckernetzgerät 9 Volt, min. 200 mA (Innenpol des Steckers negativ)
(Art.Nr. 32108)
Stromverbrauch: 1,5 mA (Bereitschaft), 120 mA bei Alarm
Batterielebensdauer: bis ca. 6 Monate (alkalische Batterien, typische Anwendung)
Sensor: Passiver Infrarot-Bewegungsmelder (PIR)
PIR-Erfassungsbereich: 360° über ca. 6 m Durchmesser (bei 2,5 m Montagehöhe)
Alarmgeber: Piezoalarm 100 dB
Anwendungsbereich: Nur in trockenen Räumen, vor Nässe und Frost schützen
Betriebstemperatur: 0° C bis +30° C, optimale Funktion bei Raumtemperatur (20° C). Sehr hohe oder
tiefe Temperaturen können zu Funktionsbeeinträchtigungen führen,
insbesondere bei Batteriebetrieb
Art: Infrarot CH. B
Stromversorgung: 1x 12 VoltBatterie,Typ 23 A
(Feuerzeugzelle)
Zusätzliche Fernbedienungen (FB02) sind erhältlich.

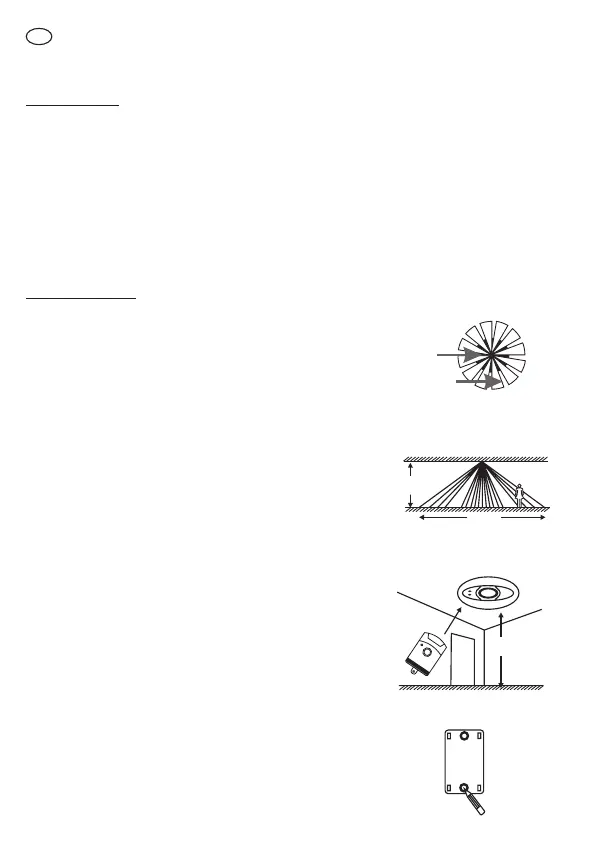

Suchen Sie einen geeigneten Platz an der Decke, von dem aus
der gewünschte Überwachungsbereich erfasst werden soll.
Stellen Sie das Gerät so, dass die zu erwartende Bewegung quer
zum PIR-Sensor verläuft. Querbewegungen sind schneller
erfassbar als direkte Bewegungen auf den Sensor zu (s. Abb. 1).
Achten Sie darauf, dass dieser Platz vor direktem Sonnen- oder
Fremdlicht bzw. vor Wärme geschützt ist. Dies kann sonst zu
Fehlalarmen bzw. zu einer verringerten Reichweite der
Fernbedienung führen. Bei einer Montagehöhe von 2,5 m ist
der Erfassungsbereich ca. 6 m Durchmesser (s. Abb. 2).
Es wird empfohlen, die rote Fläche des Deckenalarms in
Richtung Eingangstür zu richten, um den besten Empfang von
der Fernbedienung zu erhalten (s. Abb. 3).
!
!
!
!
!
!
Der PIR- Sensor reagiert auf Wärme. Stellen Sie deshalb das
Gerät nicht in der Nähe von Heizkörpern oder Lüftungsschäch-
ten auf (oder darauf ausgerichtet), wo es durch Bewegung der
warmen Luft aktiviert werden könnte. Auch Tiere und Autos
werden als sich bewegende Wärmequellen gemeldet!
Die Erfassungsgeschwindigkeit ist auch von der Umgebungs-
temperatur abhängig. In einer kälteren Umgebung ist die
Erfassung schneller.
Benutzen Sie die Deckenhalterung als Bohrschablone und
markieren Sie die 2 Bohrlöcher (s. Abb. 4) an der Decke. Mit den
beigepackten Schrauben und Dübeln befestigen Sie die
Deckenhalterung an der Montagestelle. Schieben Sie danach
das Alarmgerät auf die Deckenhalterung.
!
Abb. 4
2,5 m
6m
Boden
Decke
Abb. 2
Höhe 2,2m-3m
Tür
Boden
Abb. 3
D
Abb. 1
weniger
empfindlich
empfindlich
