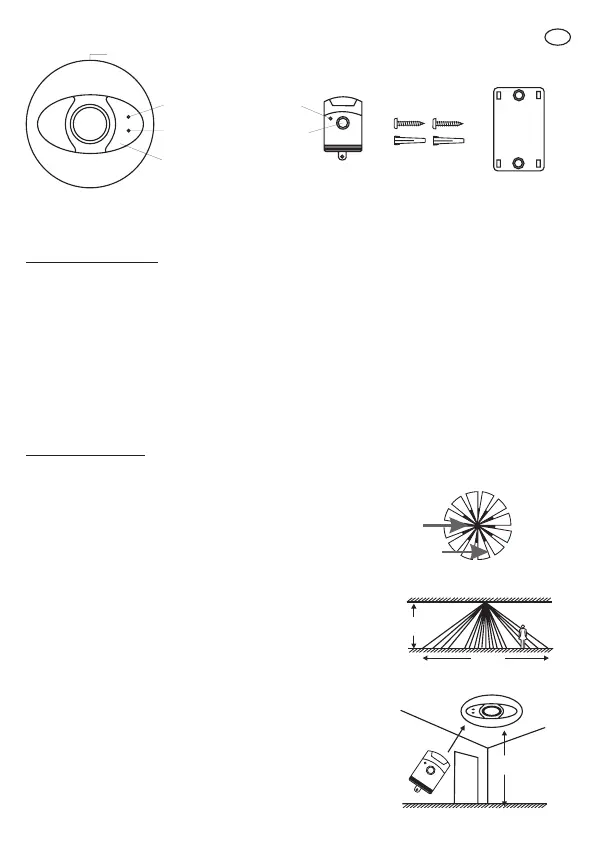

Contenu
Installation
Appareil d´alarme Télécommande deux vis Attache plafond
(piles fournis) deux pin
Alimentation: 4x C Piles (alkaline) 1,5 V LR14 ou
transformateur 9 Volt, au minimum 200 mA (Pôle interne de la prise négatif)
Consommation: 1,5 mA (en veille), 120 mA en alarme
Capteur: Détecteur infrarouge de mouvement (PIR)
Zone de détection: 360° en6m(àunehauteur de 2,5 m)
Avertisseur: Alarme piézo 100 dB
Commande: Par télécommande infra rouge
Lieux d’utilisation: Uniquement dans les lieux secs, protéger de l’humidité et du gel
Température : 0°C – 30° C; Fonctionnement optimal à la température de la pièce (20°C). Des
températures très élevées ou très basses peuvent être préjudiciables au bon
fonctionnement.
Type: Infrarouge Ch. B
Alimentation: 1 pile 12 Volt, Type 23 A
Des télécommandes (FB02) supplémentaires sont disponibles.
PLacez l´appareil de sorte que le mouvement à détecter se
fasse perpendiculairement au faisceau du capteur PIR. Les
mouvements transversaux sont plus rapidement détectable
que les mouvements dans la direction du capteur (figure 1).
Cherchez un endroit de pose adapté. La hauteur de montage
idéale est d’environ 2,5 m (figure 2).
Láppareil doit être montée de tell sorte que la lumière directe
ou les rayons du soleil ne tombent pas directement dans le
capteur, en cette cas le télécommande est trop faible.
Placez l´appareil avec la partie rouge vers la porte d´entrée
pour le bon fonctionne du télécommande.
Lorsque vous devez percer un trou dans le mur, prenez garde
aux conduites de courant ou autre qui pourrait
éventuellement se trouver dans le mur!
Le détecteur infrarouge réagit à la chaleur. Ne pas l’installer
près d’un radiateur ou d’un ventilateur. Les animaux et les
voitures font fonctionner l´alarme car ils dégagent de la
chaleur.
La vitesse de détection dépend aussi de la température
ambiante. La détection est plus rapide dans un lieu frais.
Données techniques
– Lieu de pose
Appareil d´alarme DA02
Télecommande FB02
!
!
!
!
!
!
!
(Art.Nr. 32108)
F
2,5 m
6m
fig. 2
2,2m-3m
fig. 3
Connexion pour
adaptateur secteur
Diode LED
rouge
Diode LED
verte
receveur pour la
télécommande
Marche/
Arrêt
bouton
Diode LED
rouge
mois
sensible
sensible
fig. 1
