15- L’outils en kit
16- Tablette
17- Tablette de support
18- M4x6 boulons à fraiser
19- la plaque carrée
20- la base du bras de la télé
21- M4x12 boulons M4x30 boulons
22- M6x20 boulons M6x35 boulons
23-M8x20 boulons M8x35 boulons
M8x45 boulons
24- M4 Rondelle
25- M6 Rondelle
26- M8 Rondelle
27- M4 Rondelle M6/M8 Rondelle(20mm)
28- M6/M8 Rondelle (5mm)
contenu du package (continue)
étapes d’assemblage
Étape 1:
Fixez les roues et les
rondelles (9) sur le tube
carré long et court (1,2)
à l'aide de la clé fournie
(15).
14

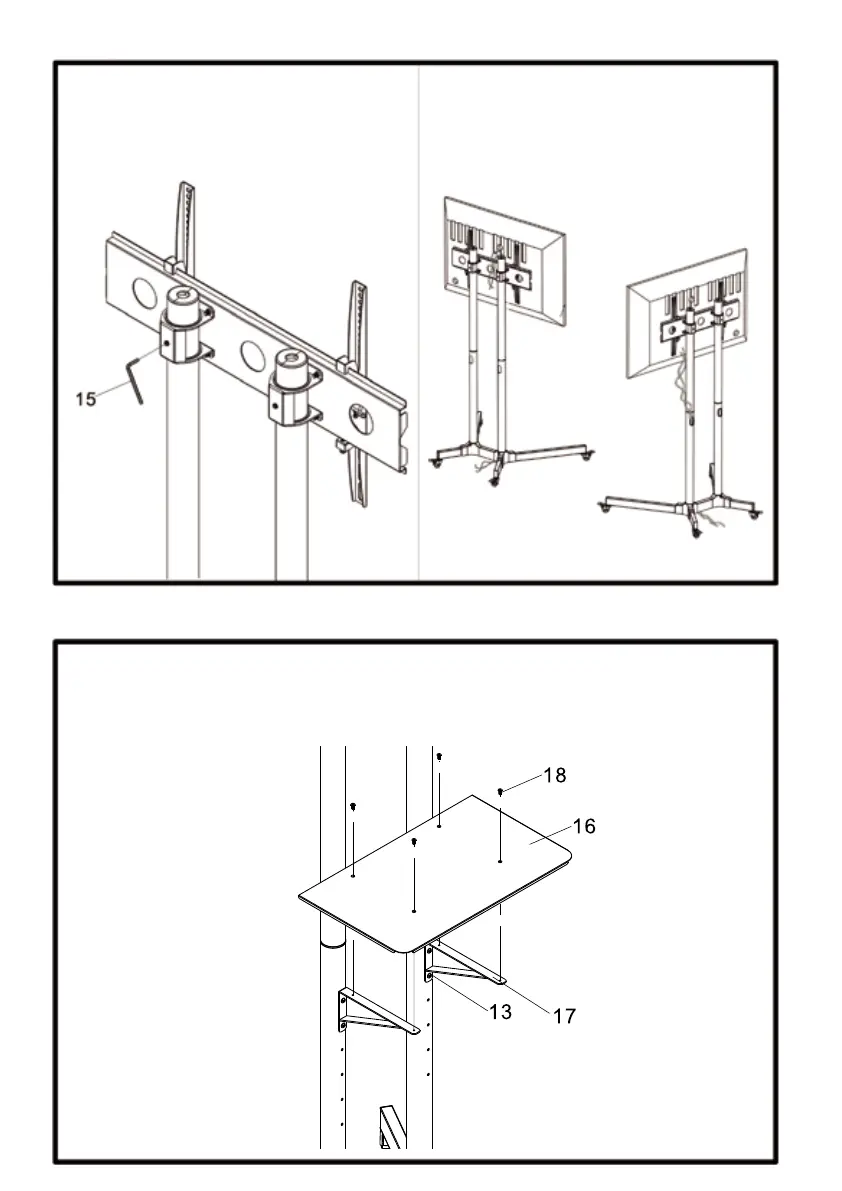

Étape 8:
Étape 9:
8a: Si une mise à niveau et un réglage
de hauteur supplémentaires sont
nécessaires après la xation de la
télévision, répétez l'étape 6.
8b: Pour le l management, les câbles
peuvent être traversés par les sommets
des couvertures de poteau et vers le bas
par les poteaux.
Pour xer la tablette(16), tout d'abord, xez les supports de tablette (17) au fond
des poteaux (5)à l'aide de quatre boulons de la tête Allen (13). Une fois xé, xez la
tablette(16)aux supports en utilisant quatre M4x6 boulons à fraiser (18).
Option A
Option B
18
