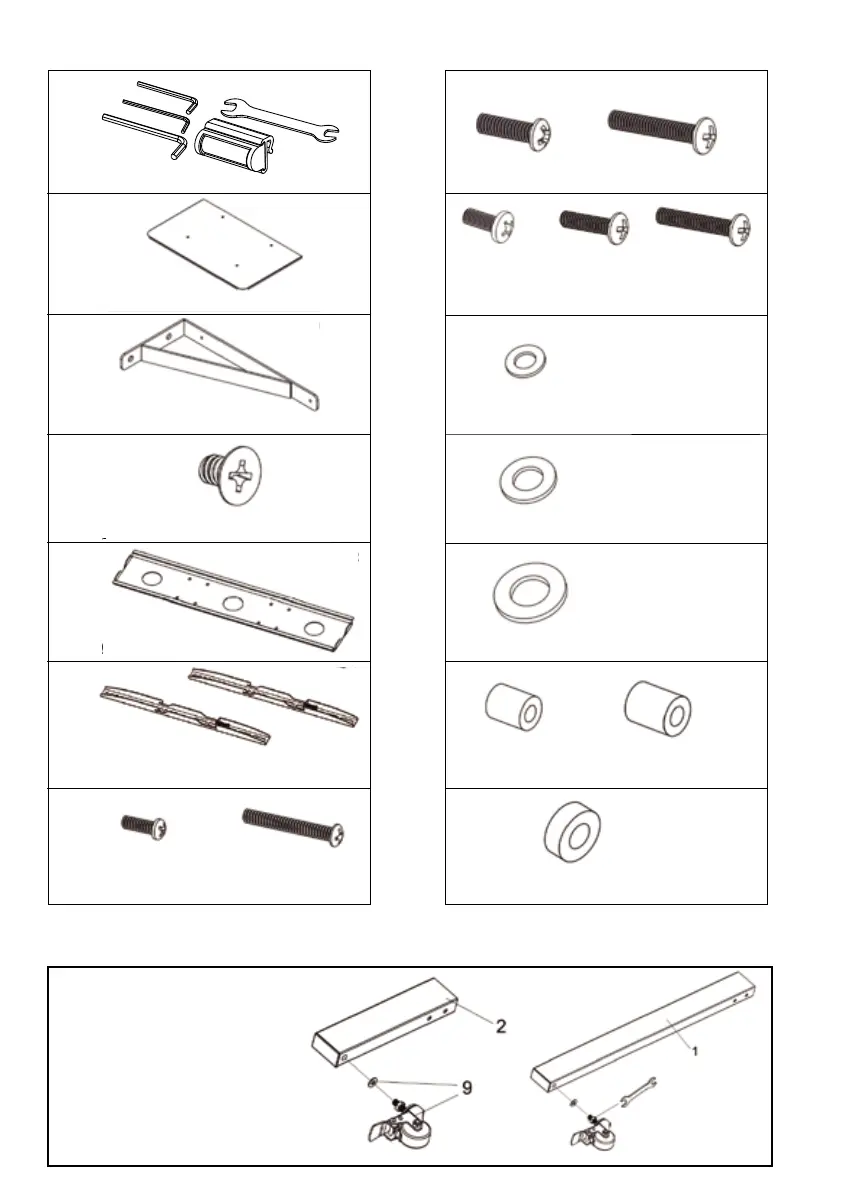

15- Kit de herramientas
16- Estante
17- Soporte de estante
18- M4x6 tornillo avellanados
19- Placa cuadrada
20- Set de brazo de TV
21- M4x12 tornillo M4x30 tornillo
22- M6x20 tornillo M6x35 tornillo
23- M8x20 tornillo M8x35 tornillo
M8x45 tornillo
24- M4 arandela
25- M6 arandela
26- M8 arandela
27- M4 espaciador M6/M8 espaciador (20mm)
28- M6/M8 espaciador (5mm)
Contenidos del Paquete (Continuo)
Pasos de Montaje
Paso 1:
Adjunte las ruedas y
arandelas (9) a los
tubos cuadrados largo
y corto (1,2) utilizando
la llave inglesa ofrecida
(15).
Paso 8:
Paso 9:
8a: Si ajustes de altura nivelados
adicionales se requieren después de
conectar la televisión, repita paso 6.
8b: Para la administración de alambre,
los cables pueden pasar por las partes
superiores de las cubiertas de palo (8) y
hacia abajo a través de los palos.
Para colocar el estante (16), primero adjunte los soportes de estante (17) a los palos
inferiores (5) utilizando 4 M6x10 tornillos con cabeza Allen (13). Una vez asegurado,
adjunte el estante (16) a los soportes (17) utilizando 4 M4x6 tornillos avellanados
(18).
Opción A
Opción B
Paso 9:
8a: Si ajustes de altura nivelados
adicionales se requieren después de
conectar la televisión, repita paso 6.
8b: Para la administración de alambre,
los cables pueden pasar por las partes
superiores de las cubiertas de palo (8) y
hacia abajo a través de los palos.
Para colocar el estante (16), primero adjunte los soportes de estante (17) a los palos
inferiores (5) utilizando 4 M6x10 tornillos con cabeza Allen (13). Una vez asegurado,
adjunte el estante (16) a los soportes (17) utilizando 4 M4x6 tornillos avellanados
(18).
Opción A
Opción B
