Paso 6:
Paso 7:

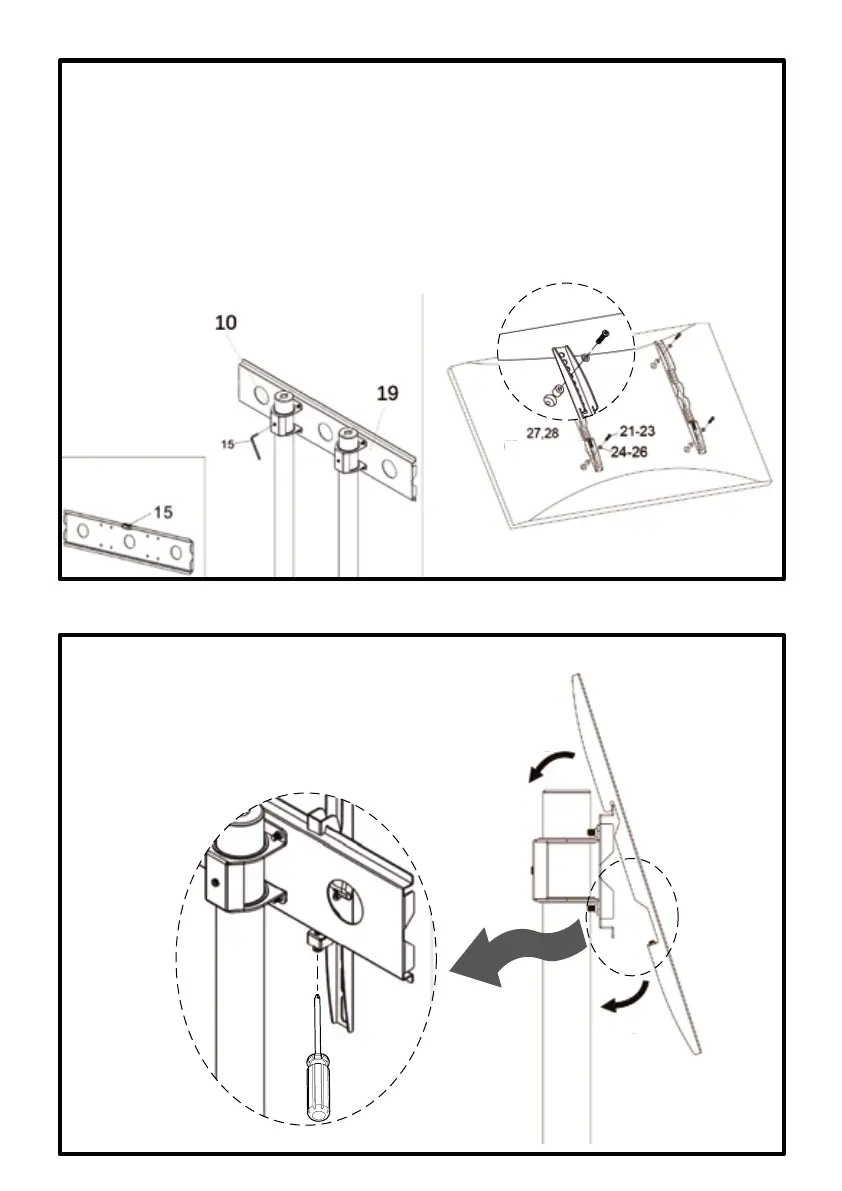

6a: Sujete el nivel de aire del kit de
herramientas (15) sobre la placa cuadrada
(19). Ajuste el nivel de la placa cuadrada
(19) aojando el tornillo plano en la parte
posterior del conector de placa cuadrada
(10) utilizando kit de herramientas (15).
Apriete los tornillos planos otra vez una
vez está de la altura y nivel que preere.
6b: Asegure el set de brazo de TV (20) a
la parte posterior de su televisión
utilizando tornillos 21-23 y arandelas
24-26, depende del tamaño de los
agujeros de montaje de la televisión.
Para TVs curvas o empotradas, el
espaciador puede ser requerido (27,28).
Sujete el nivel de aire a
la placa de pared
Adjunte el set de brazo de TV (20) a la
placa cuadrada (19). Apriete los tornillos
de seguridad en el inferior del set de
brazo de TV (20) para asegurar la
televisión al soporte.
(si necesario)
Paso 1:
Paso 2:
Contenidos del Paquete
Herramienta Requerido:
Destornillador Phillips
1- Largo
tubo cuadrado
8- Cubierta de palo
9- Rueda & arandela
2- Corto
tubo cuadrado
3- Conector
de tubo
4- Cubierta de
conector de tubo
5- Palo con
estantes agujeros
6- Palo sin agujero
7- Conector de palo
10- Conector de placa
cuadrada & almohadilla de goma
11- M6x60 tornillo
con cabeza allen
12- M6 placa
de enchufe
13- M6x10 tornillo
con cabeza allen
14- M5x6 tornillo plano
Detrás
Delante
Contenidos del Paquete
Herramienta Requerido:
Destornillador Phillips
1- Largo
tubo cuadrado
8- Cubierta de palo
9- Rueda & arandela
2- Corto
tubo cuadrado
3- Conector
de tubo
4- Cubierta de
conector de tubo
5- Palo con
estantes agujeros
6- Palo sin agujero
7- Conector de palo
10- Conector de placa
cuadrada & almohadilla de goma
11- M6x60 tornillo
con cabeza allen
12- M6 placa
de enchufe
13- M6x10 tornillo
con cabeza allen
14- M5x6 tornillo plano
Detrás
Delante
19
Contenidos del Paquete
Herramienta Requerido:
23
