Passaggio 4:
Passaggio 5:

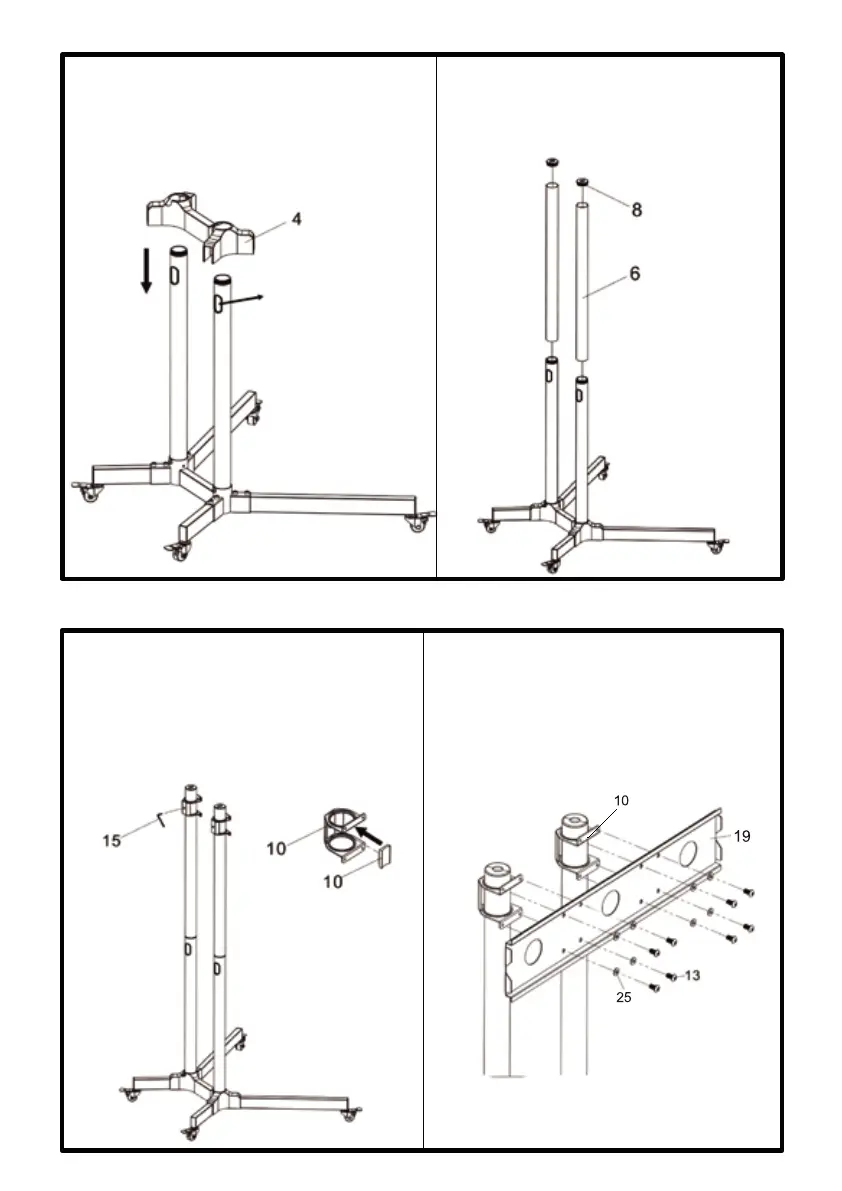

4a: Far scorrere il cappuccio per
connettore (4) sopra i pali inferiori (5) e
regolare il connettore nché non si siano
adattati.
5a: Far scorrere attraversando i pali
superiori (6) le piastre quadrate di
collegamento e le pastiglie di gomma
(10), serrare le viti senza testa con il kit
degli attrezzi (15).
4b: Inserire i pali superiori (6) nei
connettori (7), poi inserire i cappucci
(8) per chiudere i pali superiori.
5b: attaccare con il kit degli attrezzi la
piastra quadrata (19) alle piastre
quadrate di collegamento (10) usando 8
bulloni con testa a brugola M6x10 (13) e
8 rondelle (25) M6.
