Perlesmith PSTVMC05 - Step 4: Secure AV Shelf to Post; Attach AV Shelf Supports; Fasten AV Shelf Assembly

Secure the AV shelf assembly
to the height adjustable post
[03] by fastening the bolts
[A2] using wrench [F2]
R
L

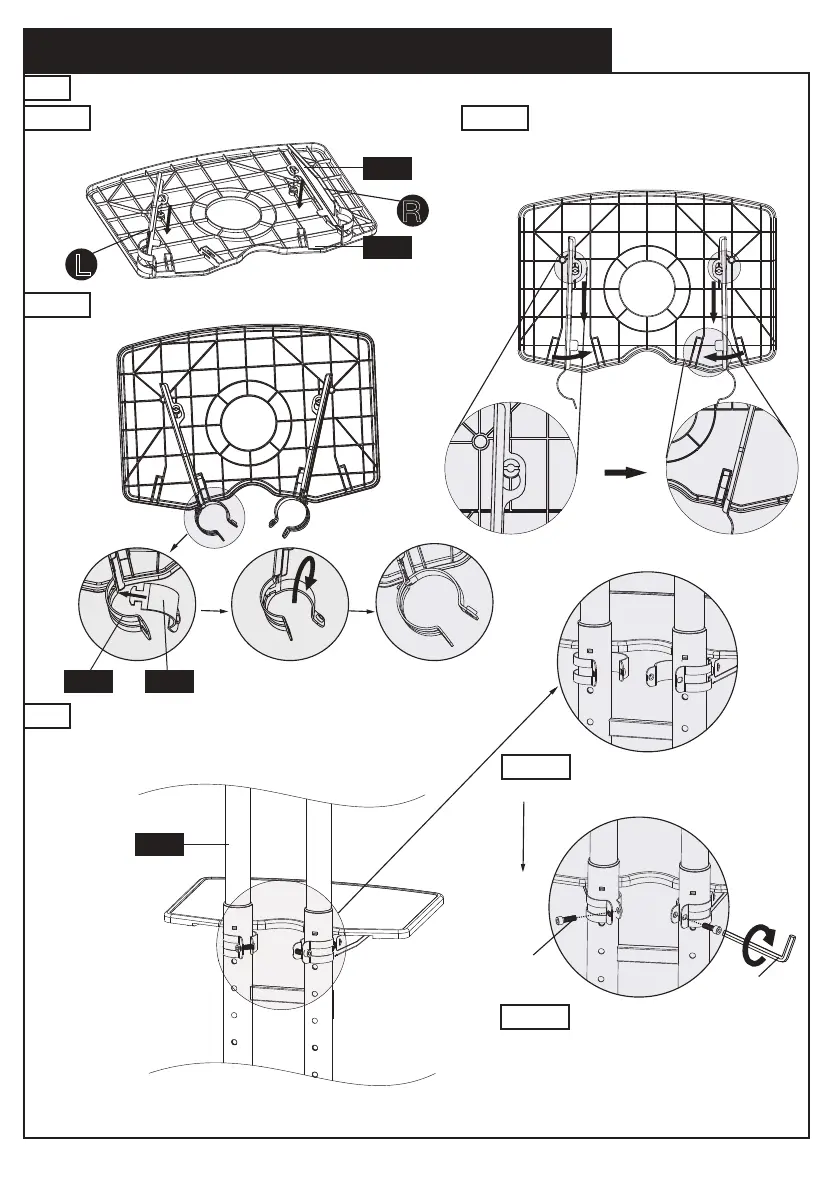

4. Secure AV Shelf to the Height Adjustable Post
08
10
03
10 07
Secure the AV shelf support [10] to AV shelf [08]
Fasten the AV shelf assembly to the height
adjustable post [03]
4-1
4-2
4-2-1
4-2-2
4-1-1
4-1-3
Attach the AV shelf support [10] to AV shelf [08]
4-1-2
Pull the AV shelf supports [10] down
to secure them to the AV shelf [08],
then put them to the holes on the
AV shelf [08] as shown
Secure the fixing ring [07] to the AV shelf support [10]
Attach the AV shelf
assembly to the height
adjustable post [03]
① ②
A2
F2
