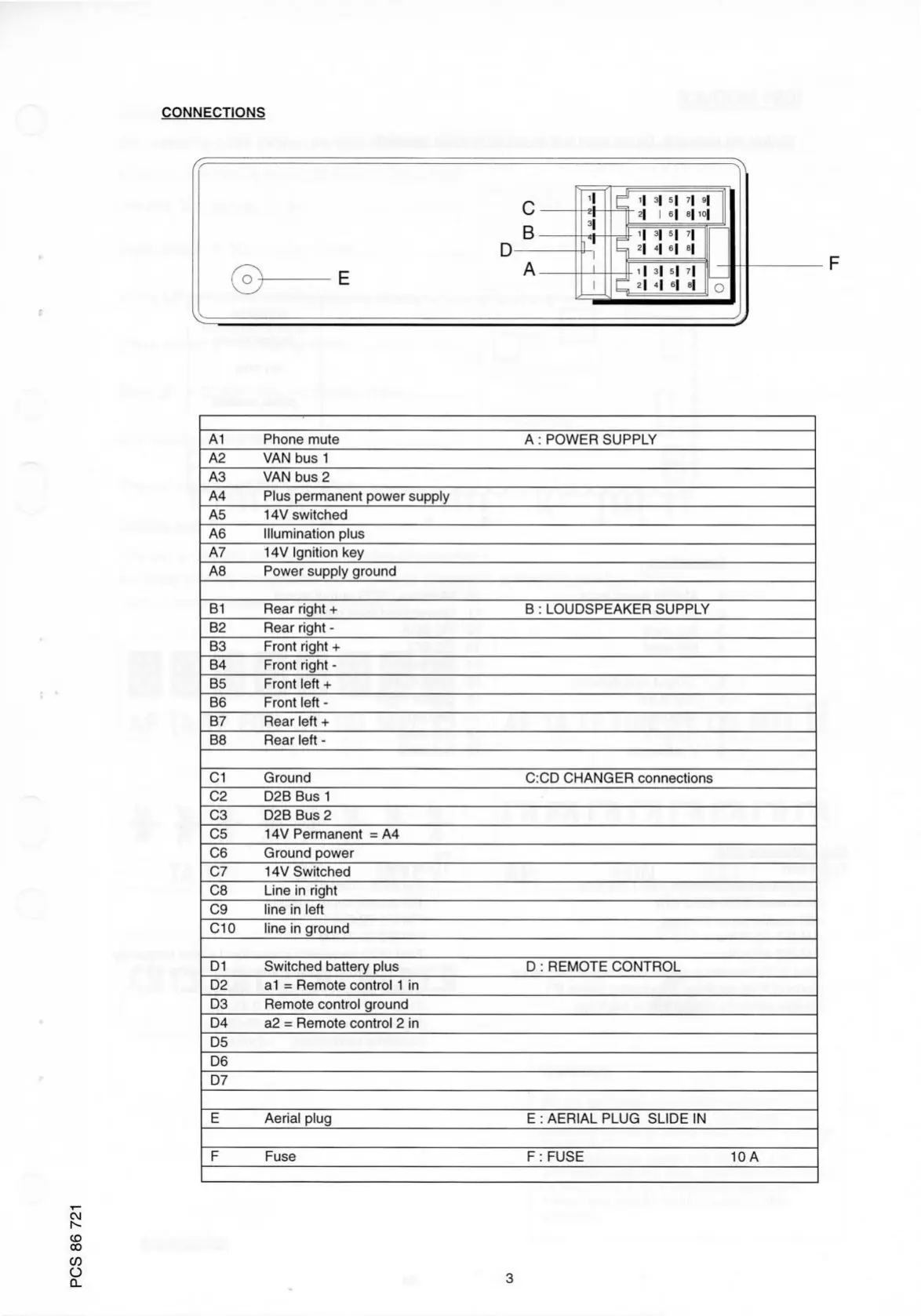

CONNECTIONS
D
C
B
1 3| 5|
•2|
I M
7| 9|
8| 10|
l H H
I
2|
4| 6| 8|
1 3| 5| 7|
^ M 4| 6| 8|
O
Al Phone mute A : POWER SUPPLY
A2 VAN bus 1
A3 VAN bus 2
A4 Plus permanent power supply
A5 14V switched
A6 lllumination plus
A7 14V Ignltion key
A8 Power supply ground
B1 Rear right + 8 : LOUDSPEAKER SUPPLY
82 Rear right -
83 Front right +
84 Front right -
85 Front left +
86 Front left -
87 Rear left +
88 Rear left -
C1 Ground C:CD CHANGER connections
02 D28 8us 1
C3 D28 8us 2
C5 14V Permanent = A4
06 Ground power
07 14V Switched
08 Line in right
09 line in left
C10 line in ground
D1 Switched battery plus D : REMOTE CONTROL
D2 a1 = Remote control
1
in
D3 Remote control ground
D4 a2 = Remote control 2 in
D5
D6
D7
E Aerial plug E: AERIAL PLUG SLIDE IN
F Fuse
F:FUSE
10A
3
