9.Circuit Diagrams

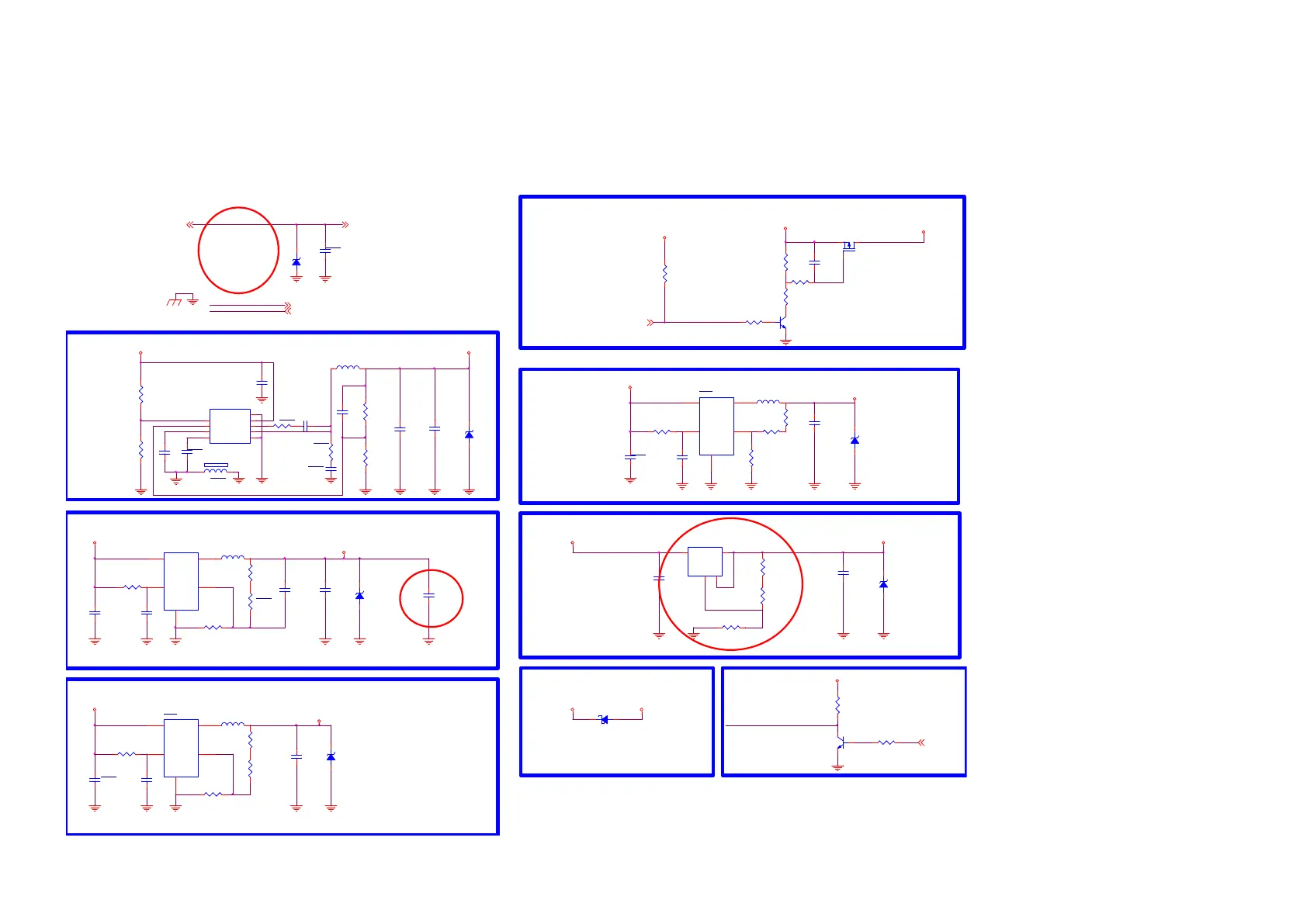

9.1 B 715GC884C SSB (For 24” 5507 series)
9-1-1 System Power
+3.3V_Normal
VDDC
+5V_Normal
C4077
2.2UF 16V
C4017
NC/100NF 16V
+5V_Standby
C4163
2.2UF 16V
R1
C4166
22UF 6.3V
R2
R4224
0R05
R4109
4.7K
U705
AZ1117H-ADJ-E1
VI
3
VO
2
GND
1
4
4
R4222
10K 1%
R4223
1.3K 1%
1. 41 2 5 V= 1 .2 5 * ( 1 +1 K 3/ 10 K )
C4079
2.2UF 16V
+1.5V_DDR
12VS
14
FB402
300R 4A
1 2
" P W R_O N"
Normal:High
Standby:LOW
PWR_ON/OFF 4
PO W ER Co n tr ol l e r
+5V_Standby
+5V_Normal
R4102
10K
Q401
LMBT3904LT1G
R4104
100K
C4094
100NF 16V
MT P2 31 7 N3 = 35 7 G0 76 3 02 0 00 5 = 5. 8 A
AO 34 01 A =0 5 7G 76 39 4 0 = 4. 3A
R4105
10K
5V S TA N DB Y TO 5V NO RM A L
Q410
MTP2317N3
C4073
22UF 6.3V
C4087
8.2nF 50V
R4091
47K
BL-ON/OFF
BL-ON/OFF14
BL-ON/OFF
C4090
100NF 16V
+3.3V_Standby
+5V_Standby
R4213
4K7 5%
C4161
2.2UF 16V
R4103
0R05
C4164
22UF 6.3V
L408
2.2uH
3. 3V 2 A f or 3 V 3_ S TB
R1
BRI_ADJ
4,14
L401
2.2UH 20% 2.15A
1 2
Vo =0 .6 x (1 + R 1/ R 2) = 0. 6( ( 91 / 20 )+ 1 ) = 3. 3 3V
R2
R4214
20K 1%
R4215
91K 1%
R4216
0R05
ma x lo a di n g < 3 00 m A
C4089
220PF 50V
U702
RT6206BHGSP
EN
1
FB
2
VREG5
3
SS
4
GND
5
SW
6
BOOT
7
VIN
8
GND
9
R4098
22K 1%
+3.3V_Normal
R1
R9209
1.8K 1%
1. 15 V 2 A f or VD DC
M A I N P O W E R
U700
SY8089A1AAC
VIN
4
EN
1
LX
3
FB
5
GND
2
Vou t = 0 . 7 6 5 x ( 1+ 1 24 K/ 2 1 . 5 K) = 5 . 17 V
12 V T O 5 V S B
R4096
15R 1/8W 5%
U703
SY8089A1AAC
VIN
4
EN
1
LX
3
FB
5
GND
2
+1 . 5 V Po we r f or DDR 3
R4111
4K7 5%
R2
U704
SY8089A1AAC
VIN
4
EN
1
LX
3
FB
5
GND
2
Q404
MMBT3904
R4107
4K7 5%
+5V_Standby
D4009
SM240A
12
+5V_Standby
+5V_USB
VBL_CTRL
4
R4217
4K7 5%
C4162
NC/2.2UF 16V
C4165
22UF 6.3V
R1
L409
1uH
Vo =0 .6 x (1 + R1 / R2 )= 0 .6 ( (9 1/ 2 0) + 1) = 3. 3 3V
R2
R4219
20K 1%
R4218
91K 1%
R4220
0R05
ma x lo a di n g < 30 0 mA+3 . 3 V_ N o rm a l
C4085
10UF 16V
C4 08 5 C LO S E S O C &
GND to be optimization.
Fo r AC O FF U S B UP D A T E CO DE
Bac k L i g h t O n / O f f
HI => POWER_OFF
LO => POWER_ON
C4167
2.2UF 16V
C4168
2.2UF 16V
+12V_Normal
4,5,9,11
ZD450
RLZ15B
1 2
ZD449
NC/MMSZ4678
1 2
ZD417
NC/MM1Z5B6
1 2
ZD418
NC/BZT52-B3V6S
1 2
ZD448
NC/MMSZ4678
1 2
R4090
15K 1%
R4211
22K 5%
R4094
100K
C4083
100NF 16V
R4095
124K 1%
C4082
100NF 16V
+5V_Standby+12V_Normal
C4088
NC/22pF 50V
C4086
1UF 10V
L402
4.7uH
C4084
10UF 16V
ZD421
NC/BZT52-B3V6S
1 2
R4093
20K 1%
C4081
10UF 16V
Vo =0 .6 x (1 + R 1/ R 2) = 0. 6( ( 16 . 8/ 20 ) +1 ) = 1 .1 04 V
ma x l o ad i ng < 80 0 mA
BRI_ADJ
SY 80 89 A 1
SY 80 89 A 1
SY8089A1
R4100
22R
+3.3V_Standby
