Technical Specifications, Connections, and Chassis Overview
EN 3TPT1.1HA LA 1.
AV3 HDMI: Digital Video - In, Digital Audio - In

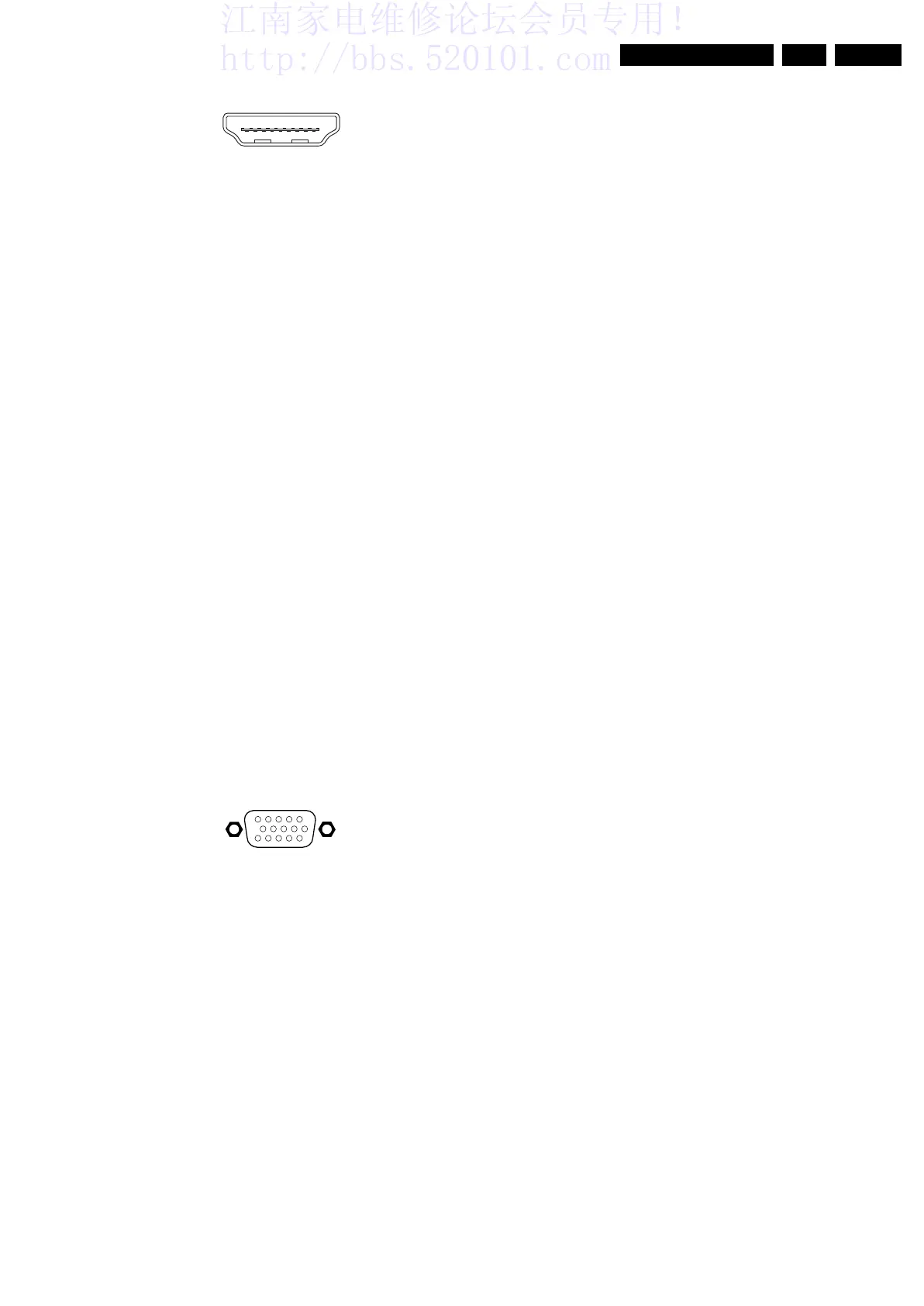

Figure 1-2 HDMI (type A) connector
1 - D2+ Data channel j
2 - Shield Gnd H
3 - D2- Data channel j
4 - D1+ Data channel j
5 - Shield Gnd H
6 - D1- Data channel j
7 - D0+ Data channel j
8 - Shield Gnd H
9 - D0- Data channel j
10 - CLK+ Data channel j
11 - Shield Gnd H
12 - CLK- Data channel j
13 - n.c.
14 - n.c.
15 - DDC_SCL DDC clock j
16 - DDC_SDA DDC data jk
17 - Ground Gnd H
18 - +5V j
19 - HPD Hot Plug Detect j
20 - Ground Gnd H
Hosiden: SVHS (Input)
1 - Ground Y Gnd H
2 - Ground C Gnd H
3 - Video Y 1 VPP / 75 ohm j
4 - Video C 0.3 VPP / 75 ohm j
Cinch (Input)
Ye - Video CVBS 1 VPP / 75 ohm jq
Wh - Audio L 0.5 VRMS / 10kohm jq
Rd - Audio R 0.5 VRMS / 10kohm jq
AV3 Cinch: Audio - In
Rd - Audio R 0.5 VRMS / 10 kohm jq
Wh - Audio L 0.5 VRMS / 10 kohm jq
AV3 VGA: Video 2fH RGB - In
Figure 1-3 VGA Connector
1 - Video Red 0.7 VPP / 75 ohm j
2 - Video Green 0.7 VPP / 75 ohm j
3 - Video Blue 0.7 VPP / 75 ohm j
4-n.c.
5 - Ground Gnd H
6 - Ground Red Gnd H
7 - Ground Green Gnd H
8 - Ground Blue Gnd H
9 - +5V_DC +5 VDC j
10 - Gnd Sync Gnd H
11 - n.c.
12 - DDC_SDA DDC data j
13 - H-sync 0 - 5 V j
14 - V-sync 0 - 5 V j
15 - DDC_SCL DDC clock j
AV2 SVHS: Video 1fH Y/C - In
1 - Ground Y Gnd H
2 - Ground C Gnd H
3 - Video Y 1 VPP / 75 ohm j
4 - Video C 0.3 VPP / 75 ohm j
Monitor Out Mini Jack: Video CVBS - Out, Audio - Out
1 - Audio R 0.5 VRMS / 10 kohm
kq
2 - Gnd CVBS Gnd H
3 - Video CVBS 1 VPP / 75 ohm kq
4 - Audio L 0.5 VRMS / 10 kohm kq
AV1/2 Cinch: Video 1fH CVBS/YPbPr - In, Audio - In
Wh - Audio L 0.5 VRMS / 10 kohm jq
Rd - Audio R 0.5 VRMS / 10 kohm jq
Bu - Video Pb 0.7 VPP / 75 ohm jq
Rd - Video Pr 0.7 VPP / 75 ohm jq
Gn - Video Y 1 VPP / 75 ohm jq
Bathroom Speaker - Out
- - mini jack Speaker out kq
Aerial - In
- - F-type Coax, 75 ohm D
Service connector 1 (UART)
1 - UART_TX Transmit data k
2 - Ground Gnd H
3 - UART_RX Receive data j
Service connector 2 (ComPair)
1 - SDA-S I2C Data (0 - 5 V) jk
2 - SCL-S I2C Clock (0 - 5 V) j
3 - Ground Gnd H
Head phone (Output)
Bk - Head phone 10 mW / 32 ohm ot
RJ12 DATA1 (HM-Link - In/Out)
1 - LED_in < 0.3 V, active low j
2 - IR_in < 0.3 V, active low j
3-MODE Vcc j
4 - TV Power Status 4.5 to 5 V: TV “On”
< 0.3 V: TV “Stdby”
High impedance: TV “Off” k
5 - Gnd Gnd H
6 - IR_out Signal k
RJ45 DATA2 (Xpress Box - In/Out)
1 - +12V +12V/1W k
2 - Gnd Gnd H
3 - H-sync Signal k
4 - V-sync Signal k
5 - TXD232 Signal
6 - RXD232 Signal
7 - SDA3_IR-OUT Signal k
8 - DCM-POR Signal k
9 - CVBSterr Signal k
10 - Gnd CVBSterr Gnd H
