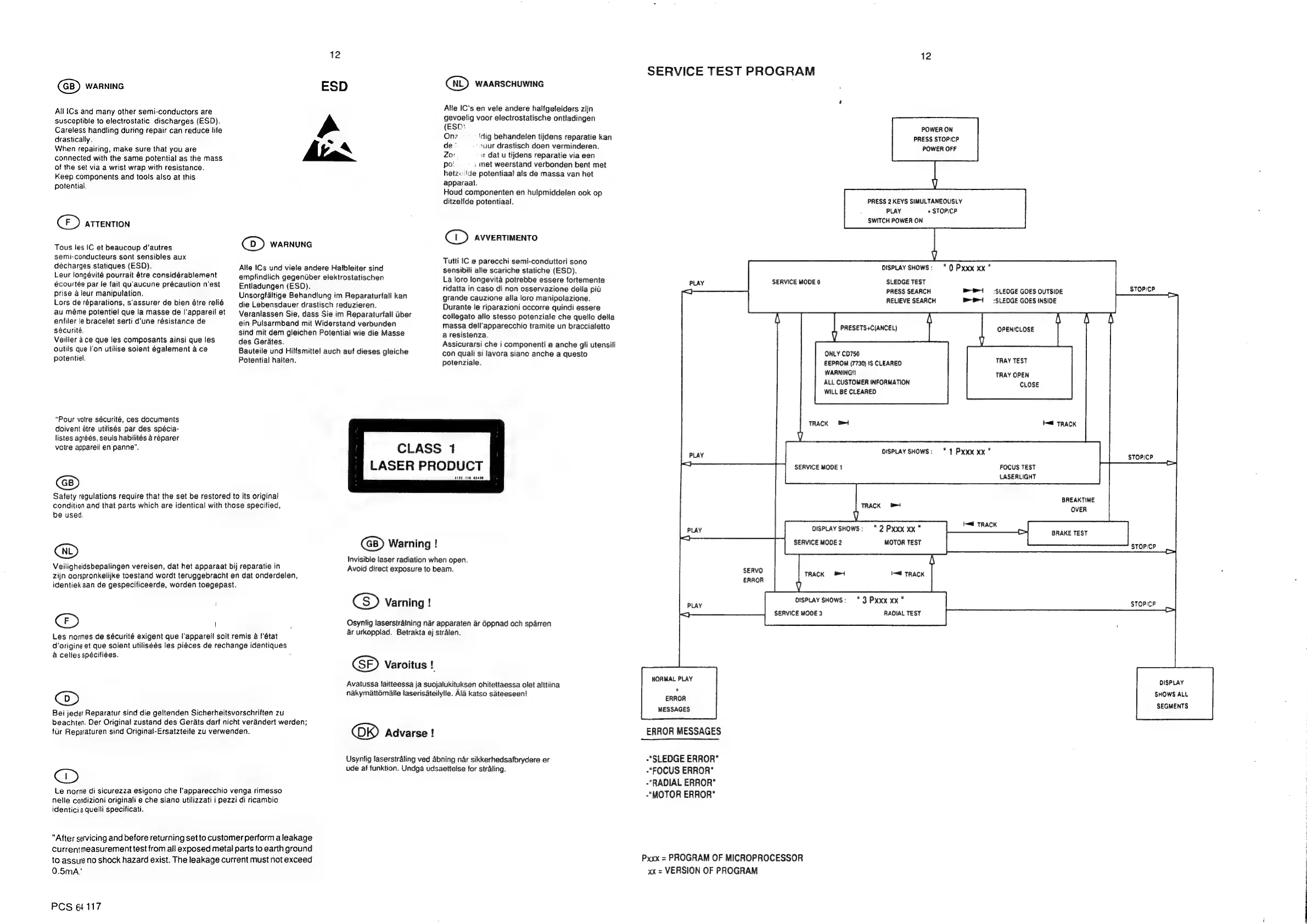

Philips CD163 - Page 12

WARNING
All {Cs and many other semi-conductors are
susceptible to electrostatic discharges (ESD).
Careless handling during repair can reduce life
drastically.
When repairing, make sure that you are
connected with the same potential as the mass
of the set via a wrist wrap with resistance.
Keep components and tools also at this
potential.
CF) ATTENTION
Tous les IC et beaucoup d'autres
semi-conducteurs sont sensibles aux
décharges statiques (ESD).
Leur jongévité pourrait étre considérablement
écourtée par le fait qu’'aucune précaution n'est
prise a leur manipulation.
Lors de réparations, s’‘assurer de bien étre relié
au méme potentiel que la masse de l'appareil et
entiler le bracelet serti d'une résistance de
sécurité.
Veiller ace que les composants ainsi que les
outils que l'on utilise soient également a ce
potentiel.
“Pour votre sécurité, ces documents
doivent étre utilisés par des spécia-
listes agréés, seuls habilités a réparer
votre appareil en panne”.
@) WARNUNG
Alle ICs und viele andere Halbleiter sind
empfindlich gegentiber elektrostatischen
Entladungen (ESD).
Unsorgfaltige Behandlung im Reparaturfail kan
die Lebensdauer drastisch reduzieren.
Veranlassen Sie, dass Sie im Reparaturfall uber
ein Pulsarmband mit Widerstand verbunden
sind mit dem gleichen Potential wie die Masse
des Gerates.
Bauteile und Hilfsmittel auch auf dieses gleiche
Potential halten.
CNL) WAARSCHUWING
Alle IC's en vele andere halfgeleiders zijn
gevoelig voor electrostatische ontladingen
(ESD:
Onz ‘dig behandelen tijdens reparatie kan
de’ suur drastisch doen verminderen.
Zo:. ot dat u tijdens reparatie via een
po! i met weerstand verbonden bent met
hetz:::!de potentiaal als de massa van het
apparaat.
Houd componenten en hulpmiddelen ook op
ditzelfde potentiaal.
C1) AvwertiMeNTo
Tutti IC e parecchi semi-conduttori sono
sensibili alle scariche statiche (ESD).
La loro longevita potrebbe essere fortemente
ridatta in caso di non osservazione della pits
grande cauzione alla loro manipolazione.
Durante le riparazioni occorre quindi essere
collegato allo stesso potenziale che quello della
massa dell’'apparecchio tramite un braccialetto
a resistenza.
Assicurarsi che i componenti e anche gli utensili
con quali si lavora siano anche a questo
potenziale.
CLASS 1
LASER PRODUCT
Safety regulations require that the set be restored to its original
condition and that parts which are identical with those specified,
be used.
Gu)
Veiligheidsbepalingen vereisen, dat het apparaat bij reparatie in
Warning !
3127 110 03426
Invisible laser radiation when open.
zijn oorspronkelijke toestand wordt teruggebracht en dat onderdelen,
identiek aan de gespecificeerde, worden toegepast.
<> |
Les normes de sécurité exigent que l'appareil soit remis a !’état
Avoid direct exposure to beam.
CS Varning !
Osynlig laserstralning nar apparaten ar é6ppnad och sparren
d'origine et que soient utiliséés les piéces de rechange identiques
a celles spécifiées.
@)
ar urkopplad. Betrakta ej stralen.
(SP) Varoitus !
Avatussa laitteessa ja suojalukituksen ohitettaessa olet alttiina
nakymaitémalle laserisateilylle. Ald katso sateeseen!
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu
beachten. Der Original zustand des Gerats darf nicht verandert werden;
fur Reparaturen sind Original-Ersatzteile zu verwenden.
<>
OK Advarse !
Usynlig laserstraling ved abning nar sikkerhedsatbrydere er
ude af funktion. Undga udsaettelse for straling.
Le norme di sicurezza esigono che l’apparecchio venga rimesso
nelle condizioni originali e che siano utilizzati i pezzi di ricambio
identici a quelli specificati.
“After servicing and before returning set to customer perform aleakage
currentmeasurement test from ail exposed metal parts to earth ground
to assure no shock hazard exist. The leakage current must not exceed
0.5mA"
PCS 64117
12
SERVICE TEST PROGRAM
POWER ON
PRESS STOP/CP
POWER OFF
PRESS 2 KEYS SIMULTANEOUSLY
: PLAY + STOPICP
SWITCH POWER ON
DISPLAY SHOWS: "0 Pxxx xx "
SLEDGE TEST
PRESS SEARCH Pi
RELIEVE SEARCH at aa)
SERVICE MODE 0
‘SLEOGE GOES OUTSIDE STOP/CP
‘SLEOGE GOES INSIDE
PRESETS+C{ANCEL) OPEN/CLOSE
ONLY CD750
TRAY TEST
EEPROM (7730) 1S CLEAREO
WARNING! TRAY OPEN
ALL CUSTOMER INFORMATION CLOSE
WILL BE CLEARED
bd TRACK
DISPLAY SHOWS: =“ 1 PXXX Xx"
STOP/CP
FOCUS TEST
LASERLIGHT
SERVICE MODE 1
BREAKTIME
TRACK Bei OVER
BRAKE TEST
" * ~—
2 PXxx xx TRACK
MOTOR TEST
DISPLAY SHOWS :
SEAVICE MODE 2
TRACK 4
"3 Pxxx xx "
RADIAL TEST
DISPLAY SHOWS :
SEAVICE MODE 3
STOPICP
NORMAL PLAY
+
ERROR
MESSAGES
DISPLAY
SHOWS ALL
SEGMENTS
ERROR MESSAGES
-"SLEDGE ERROR‘
-"FOCUS ERROR“
-“RADIAL ERROR"
-"MOTOR ERROR"
Pxxx = PROGRAM OF MICROPROCESSOR
xx = VERSION OF PROGRAM
