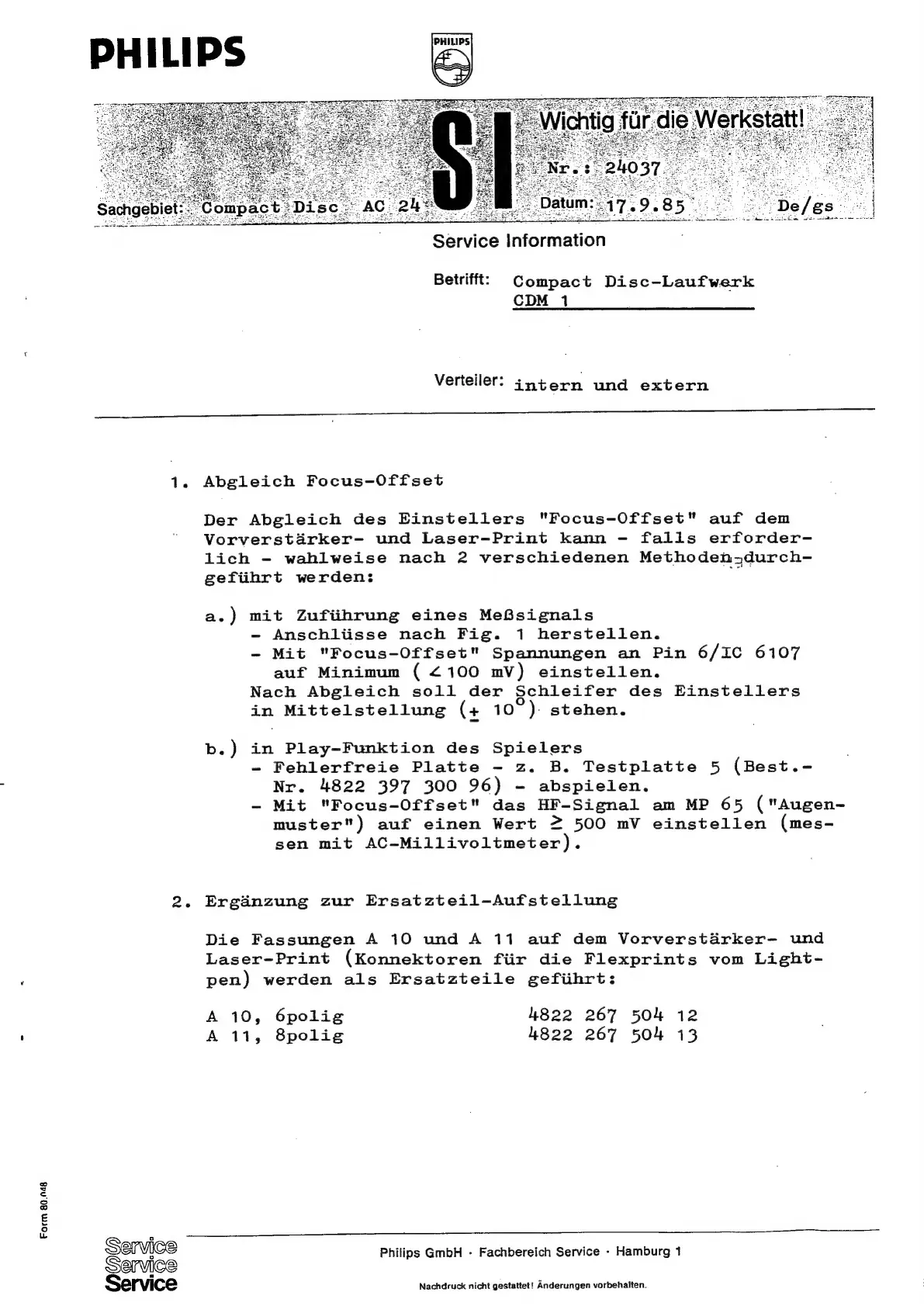

Philips CD304 MK II - Focus Offset Adjustment; Spare Parts Addendum

Form 80.048
PHILIPS
Service Information
Betrifft! Compact Disc-Laufwerk
CDM _1
Verteiler: intern und extern
NN
Abgleich Focus-Offset
Der Abgleich des Einstellers "Focus-Offset" auf dem
Vorverstadrker- und Laser-Print kann - falls erforder-
lich - wahlweise nach 2 verschiedenen Methoden-=durch-
gefiihrt
werden:
-
a.) mit Zufiihrung eines MeBsignals
- Anschliisse nach Fig. 1 herstellen.
- Mit "Focus-Offset" Spannungen an Pin 6/IC 6107
auf Minimum ( 2100 mV) einstellen.
Nach Abgleich soll der Schleifer des Einstellers
in Mittelstellung (+ 10 ) stehen.
b.) in Play-Funktion des Spielers
- Fehlerfreie Platte - z. B. Testplatte 5 (Best.-
Nr. 4822 397 300 96) ~ abspielen.
- Mit "Focus-Offset" das HF-Signal am MP 65 ("Augen-
muster") auf einen Wert 2 500 mV einstellen (mes-
sen mit AC-Millivoltmeter).
Ergdnzung zur Ersatzteil-Aufstellung
Die Fassungen A 10 und A 11 auf dem Vorverstdrker- und
Laser-Print (Konnektoren fiir die Flexprints vom Light-
pen) werden als Ersatzteile gefiihrt:
A 10, 6polig 4822 267 504 12
A 11, 8polig 4822 267 504 13
Se a a
Service
Service
Philips GmbH - Fachbereich Service - Hamburg 1
Nachdruck nicht gestattet! Anderungen vorbehalten.
