2.

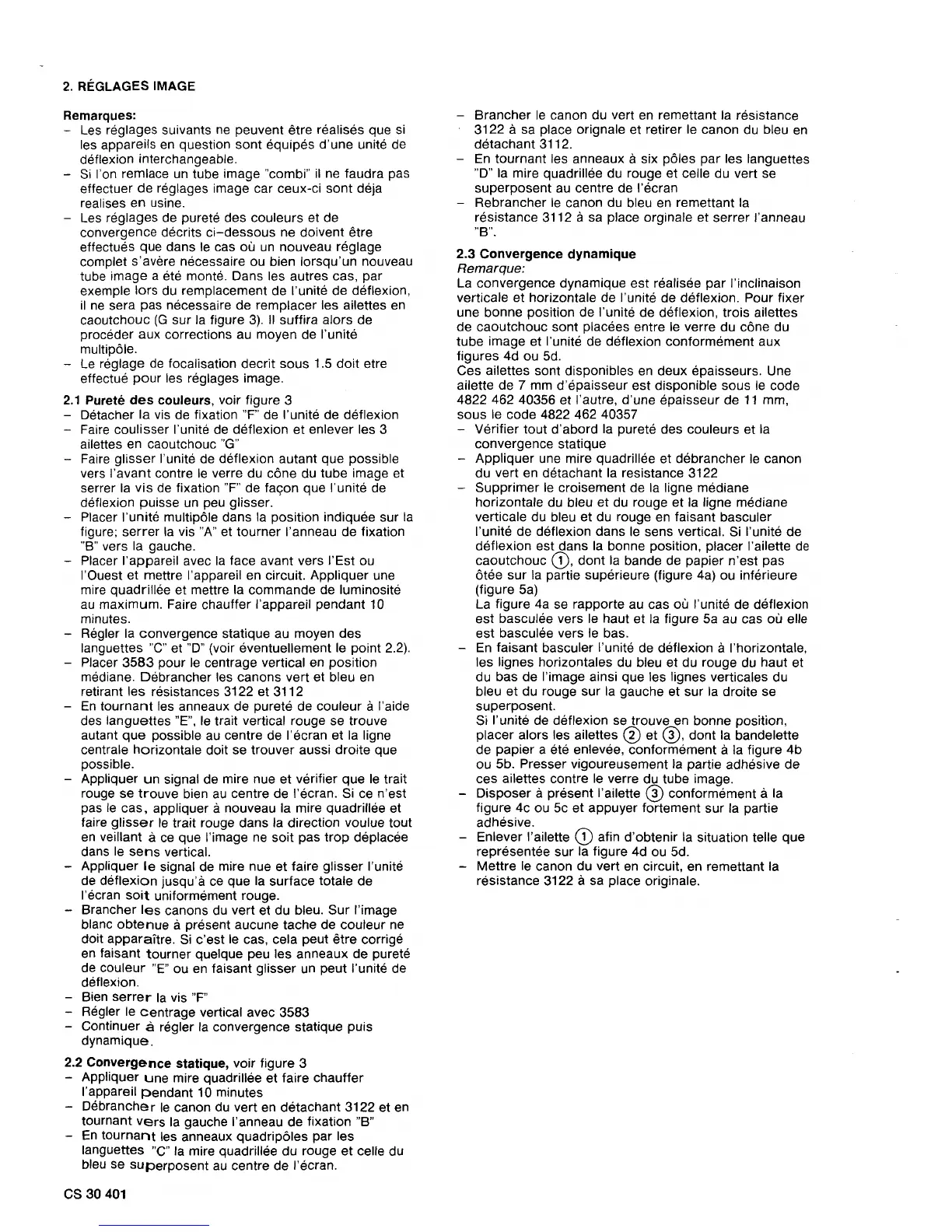

REGLAGES IMAGE
Remarques:
- Les
reglages suivants
ne
peuvent etre realises que
si
les appareils
en
question sont equipes d'une unite de
deflexion interchangeable.
Si
l'on remlace un tube image "combi"
il
ne
faudra pas
effectuer de
reglages image car ceux-ci sont deja
realises
en usine.
Les
reglages de purete des couleurs et de
convergence decrits
ci-dessous
ne doivent etre
effectues que dans
le
cas ou
un
nouveau reglage
complet
s'avere necessaire ou bien lorsqu'un nouveau
tube image a
ete monte. Dans les autres cas, par
exemple lors du remplacement de l'unite de deflexion,
il
ne
sera pas necessaire de remplacer les ailettes
en
caoutchouc
(G
sur
Ia
figure
3).
II
suffira alors de
proc8der aux corrections au moyen de l'unite
multipole.
Le
reglage
de
focalisation decrit sous 1.5 doit etre
effectue
pour
les reglages image.
2.1
Purete
des
couleurs, voir figure 3
- Detacher
Ia vis de fixation "F" de l'unite de deflexion
Faire coulisser l'unite de deflexion et enlever les 3
ailettes en caoutchouc
"G"
Faire glisser !'unite de deflexion autant que possible
vers
l'avant
contre
le
verre du cone du tube image et
serrer
Ia
vis
de fixation
"F"
de fayon que !'unite de
deflexion puisse un peu glisser.
Placer !'unite multipole
dans
Ia
position indiquee sur
Ia
figure; serrer
Ia
vis
"A"
et tourner l'anneau de fixation
"B" vers
Ia
gauche.
Placer l'appareil avec
Ia
face avant vers I'Est ou
!'Ouest et mettre l'appareil en circuit. Appliquer une
mire
quadrillee et mettre
Ia
commande de luminosite
au
maximum. Faire chauffer l'appareil pendant
10
minutes.
Regier
Ia
convergence statique au moyen des
languettes
"C"
et
"D"
(voir eventuellement le point 2.2).
Placer
3583
pour le centrage vertical en position
m8diane. Debrancher les canons vert et bleu en
retirant
les resistances 3122 et 3112
En
tournant
les anneaux de purete de couleur a l'aide
des languettes "E", le trait vertical rouge se trouve
autant
que
possible
au
centre de l'ecran et
Ia
ligne
centrale horizontals
doit se trouver aussi droite que
possible.
Appliquer
un
signal de mire nue et verifier que
le
trait
rouge se
trouve
bien
au
centre de l'ecran.
Si
ce n'est
pas
le
cas. appliquer a nouveau
Ia
mire quadrillee et
faire
glisser
le
trait rouge dans
Ia
direction voulue tout
en
veillant a
ce
que l'image
ne
soit pas trap deplacee
dans le
sens
vertical.
Appliquer
le
signal de mire nue et faire glisser !'unite
de deflexion jusqu'a ce que
Ia
surface totale de
l'ecran
soit
uniformement rouge.
Brancher
les
canons du vert et du bleu. Sur !'image
blanc
obtenue
a present aucune tache de couleur
ne
doit apparai'tre.
Si
c'est
le
cas, cela peut etre corrige
en faisant
tourner
quelque peu les anneaux de purete
de
couleur
"E"
ou
en
faisant glisser un peut !'unite de
deflexion.
Bien
serrer
Ia
vis
"F"
Regier le
centrage
vertical avec 3583
Continuer
a regler
Ia
convergence statique puis
dynamique.
2.2
Convergence
statique, voir figure 3
-
Appliquer
une
mire quadrillee et faire chauffer
l'appareil
pendant
10 minutes
- Debrancher
le
canon
du
vert
en
detachant 3122 et
en
tournant
vers
Ia
gauche l'anneau de fixation "B"
-
En
tournant
les anneaux quadripoles par les
languettes "C"
Ia
mire quadrillee du rouge
et
celle du
bleu se
superposent
au
centre de l'ecran.
cs 30
401
- Brancher le canon du vert en remettant
Ia
resistance
3122
a sa place orignale et retirer le canon du bleu
en
detachant 3112.
-
En
tournant les anneaux a six poles par les languettes
"D"
Ia
mire quadrillee du rouge et celle du vert se
superposent
au
centre de l'ecran
- Rebrancher
le
canon du bleu en remettant
Ia
resistance 3112 a sa place orginale et serrer l'anneau
"B".
2.3 Convergence
dynamique
Remarque:
La convergence dynamique
est
realisee par l'inclinaison
verticale
et horizontals de !'unite de deflexion. Pour fixer
une bonne position de
!'unite de deflexion, trois ailettes
de caoutchouc sont placees entre
le
verre du cone du
tube image et
l'unite de deflexion conformement aux
figures 4d ou 5d.
Ces
ailettes sont disponibles en deux epaisseurs. Une
ailette de 7 mm d'epaisseur est disponible sous le code
4822 462 40356 et !'autre, d'une epaisseur de
11
mm,
sous
le code 4822 462 40357
- Verifier tout d'abord
Ia
purete des couleurs et
Ia
convergence statique
-
Appliquer une mire quadrillee et debrancher
le
canon
du vert en detachant
Ia
resistance 3122
- Supprimer
le
croisement de
Ia
ligne mediane
horizontals du bleu et du rouge et
Ia
ligne mediane
verticale du bleu et du rouge
en
faisant basculer
l'unite
de deflexion dans le sens vertical.
Si
!'unite de
detlexion est dans
Ia
bonne position, placer l'ailette
de
caoutchouc
G),
dont
Ia
bande de papier n'est pas
otee sur
Ia
partie superieure (figure 4a) ou inferieure
(figure 5a)
La figure 4a se rapporte au cas
ou !'unite de deflexion
est basculee vers
le
haut et
Ia
figure 5a au cas ou elle
est basculee vers le bas.
-
En
faisant basculer l'unite de deflexion a l'horizontale,
les lignes horizontales
du bleu et du rouge du haut et
du bas de
l'image ainsi que les !ignes verticales du
bleu et du rouge sur
Ia
gauche et sur
Ia
droite se
superposent.
Si !'unite de deflexion se trouve en bonne position,
placer alors les ailettes 0 et
@,
dont
Ia
bandelette
de papier a ete enlevee, conformement a
Ia
figure
4b
ou 5b. Presser vigoureusement
Ia
partie adhesive de
ces
ailettes contre
le
verre du tube image.
Disposer
a present l'ailette @ conformement a
Ia
figure 4c ou 5c et appuyer fortement sur
Ia
partie
adhesive.
- Enlever l'ailette
G)
afin d'obtenir
Ia
situation telle que
representee sur
Ia
figure 4d ou 5d.
- Mettre
le canon du vert
en
circuit, en remettant
Ia
resistance 3122 a sa place originale.
