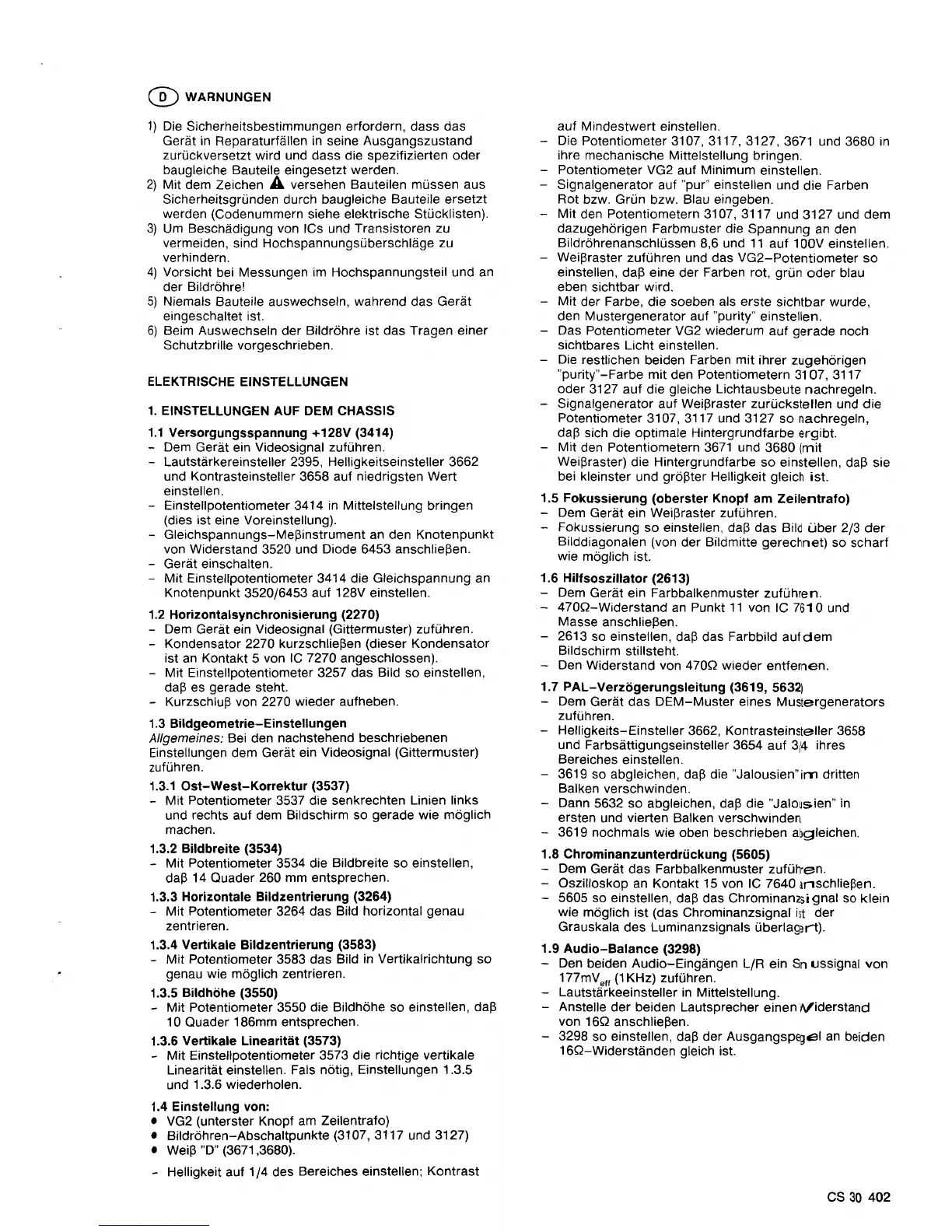

Philips CM11342 - Page 12

® WARNUNGEN
1) Die Sicherheitsbestimmungen erfordern, dass das
Gerat in Reparaturfallen in seine Ausgangszustand
zuruckversetzt wird und dass die spezifizierten oder
baugleiche Bauteile eingesetzt werden.
2) Mit dem Zeichen A versehen Bauteilen mussen aus
Sicherheitsgrunden durch baugleiche Bauteile ersetzt
werden (Codenummern siehe elektrische
Stl.icklisten).
3) Urn Beschadigung von ICs und Transistoren zu
vermeiden, sind
Hochspannungsl.iberschlage zu
verhindern.
4) Vorsicht bei Messungen im Hochspannungsteil und an
der Bildrohre!
5) Niemals Bauteile auswechseln, wahrend das Gerat
eingeschaltet ist.
6) Beim Auswechseln der Bildrohre ist das Tragen einer
Schutzbrille vorgeschrieben.
ELEKTRISCHE EINSTELLUNGEN
1. EINSTELLUNGEN AUF OEM CHASSIS
1.1 Versorgungsspannung +128V (3414)
-
Dem Gerat ein Videosignal zufuhren.
Lautstarkereinsteller 2395,
Helligkeitseinsteller 3662
und Kontrasteinsteller 3658 auf niedrigsten Wert
einstellen.
Einstellpotentiometer 3414 in Mittelstellung bringen
(dies ist eine Voreinstellung).
Gleichspannungs-Me~instrument an den Knotenpunkt
von Widerstand
3520 und Diode 6453 anschliej3en.
Gerat
einschalten.
Mit Einstellpotentiometer 3414 die Gleichspannung an
Knotenpunkt
3520/6453 auf 128V einstellen.
1.2 Horizontalsynchronisierung (2270)
-
Dem Gerat ein Videosignal (Gittermuster) zufi.ihren.
- Kondensator
2270 kurzschliej3en (dieser Kondensator
ist
an Kontakt 5 von IC 7270 angeschlossen).
- Mit Einstellpotentiometer 3257 das
Bild so einstellen,
daj3 es gerade steht.
-
Kurzschluj3 von 2270 wieder aufheben.
1.3 Bildgeometrie-Einstellungen
Allgemeines: Bei den nachstehend beschriebenen
Einstellungen dem Gerat ein Videosignal (Gittermuster)
zufl.ihren.
1.3.1 Ost-West-Korrektur (3537)
- Mit Potentiometer 3537 die senkrechten Linien links
und rechts auf dem Bildschirm so gerade wie
moglich
machen.
1.3.2
Bildbreite (3534)
- Mit Potentiometer 3534 die Bildbreite so einstellen,
daj3 14 Quader 260 mm entsprechen.
1.3.3 Horizontale Bildzentrierung (3264)
- Mit Potentiometer 3264 das Bild horizontal genau
zentrieren.
1.3.4 Vertikale Bildzentrierung (3583)
- Mit Potentiometer 3583 das Bild in Vertikalrichtung so
genau wie
moglich zentrieren.
1.3.5
Bildhohe (3550)
- Mit Potentiometer 3550 die Bildhohe so einstellen, daj3
10 Quader 186mm entsprechen.
1.3.6 Vertikale Linearitat (3573)
- Mit Einstellpotentiometer 3573 die richtige vertikale
Linearitat einstellen.
Fals notig, Einstellungen 1.3.5
und 1.3.6 wiederholen.
1.4 Einstellung von:
• VG2 (unterster Knopf am Zeilentrafo)
• Bildrohren-Abschaltpunkte (31 07, 3117 und 3127)
• Weij3 "D" (3671 ,3680).
- Helligkeit
auf 1/4 des Bereiches einstellen; Kontrast
auf Mindestwert
einstellen.
- Die Potentiometer 3107, 3117, 3127, 3671 und 3680 in
ihre mechanische
Mittelstellung bringen.
- Potentiometer VG2 auf Minimum
einstellen.
- Signalgenerator auf "pur" einstellen und die Farben
Rot bzw.
Grun bzw. Blau eingeben.
- Mit den Potentiometern
3107, 3117 und 3127 und dem
dazugehorigen Farbmuster die Spannung
an den
Bildrohrenanschlussen 8,6 und 11 auf 1 OOV einstellen.
- Weij3raster
zufl.ihren und das VG2-Potentiometer so
einstellen, daj3 eine der Farben rot, gri.in oder blau
eben sichtbar wird.
- Mit der Farbe, die soeben
als erste sichtbar wurde,
den Mustergenerator auf
"purity" einstellen.
- Das Potentiometer VG2 wiederum auf gerade noch
sichtbares Licht einstellen.
-
Die restlichen beiden Farben mit ihrer zugehorigen
"purity"-Farbe mit den Potentiometern 3107, 3117
oder 3127 auf die gleiche Lichtausbeute nachregeln.
- Signalgenerator auf Weij3raster
zuruckstellen und die
Potentiometer
3107, 3117 und 3127 so nachregeln,
da~ sich die optimale Hintergrundfarbe ergibt.
- Mit den Potentiometern
3671 und 3680 (mit
Weij3raster) die Hintergrundfarbe
so einstellen, daj3 sie
bei kleinster und
gr6j3ter Helligkeit gleich ist.
1.5 Fokussierung (oberster Knopf am
Zeilentrafo)
- Dem Gerat ein Weij3raster zufl.ihren.
- Fokussierung so einstellen, daj3 das Bild i..iber 2/3 der
Bilddiagonalen (von der Bildmitte gerechnet) so scharf
wie
moglich ist.
1.6
Hilfsoszillator (2613)
- Dem
Gerat ein Farbbalkenmuster zufl.ihren.
- 470Q-Widerstand an Punkt 11 von IC 7610 und
Masse
anschliej3en.
- 2613 so einstellen, daj3 das Farbbild aufdem
Bildschirm stillsteht.
- Den Widerstand von 470Q wieder entfernen.
1.7
PAL-Verzogerungsleitung (3619, 5632)
- Dem Gerat das DEM-Muster eines Mustergenerators
zufl.ihren.
- Helligkeits-Einsteller 3662, Kontrasteinsteller 3658
und Farbsattigungseinsteller 3654 auf
3J4 ihres
Bereiches
einstellen.
- 3619 so abgleichen, daj3 die "Jalousien"im dritten
Balken verschwinden.
Dann 5632 so abgleichen,
daj3 die "Jalousien" in
ersten und vierten Balken verschwinden
- 3619 nochmals wie oben beschrieben
a~gleichen.
1.8 Chrominanzunterdri.ickung (5605)
- Dem
Gerat das Farbbalkenmuster zufi.ihren.
- Oszilloskop an Kontakt 15 von IC 7640 ;nschlie~en.
- 5605 so einstellen, da~ das Chrominanzsi gnal so klein
wie
moglich ist (das Chrominanzsignal i1t der
Grauskala des Luminanzsignals
i.iberlagert).
1.9 Audio-Balance (3298)
- Den beiden Audio-Eingangen L/R ein
Sn ussignal von
177mV
ett (1KHz) zufl.ihren.
- Lautstarkeeinsteller in Mittelstellung.
-
Anstelle der beiden Lautsprecher einen 1\/iderstand
von 16Q anschlie~en.
- 3298 so einstellen, daj3 der Ausgangspegel an beiden
16Q-Widerstanden gleich ist.
cs 30 402
