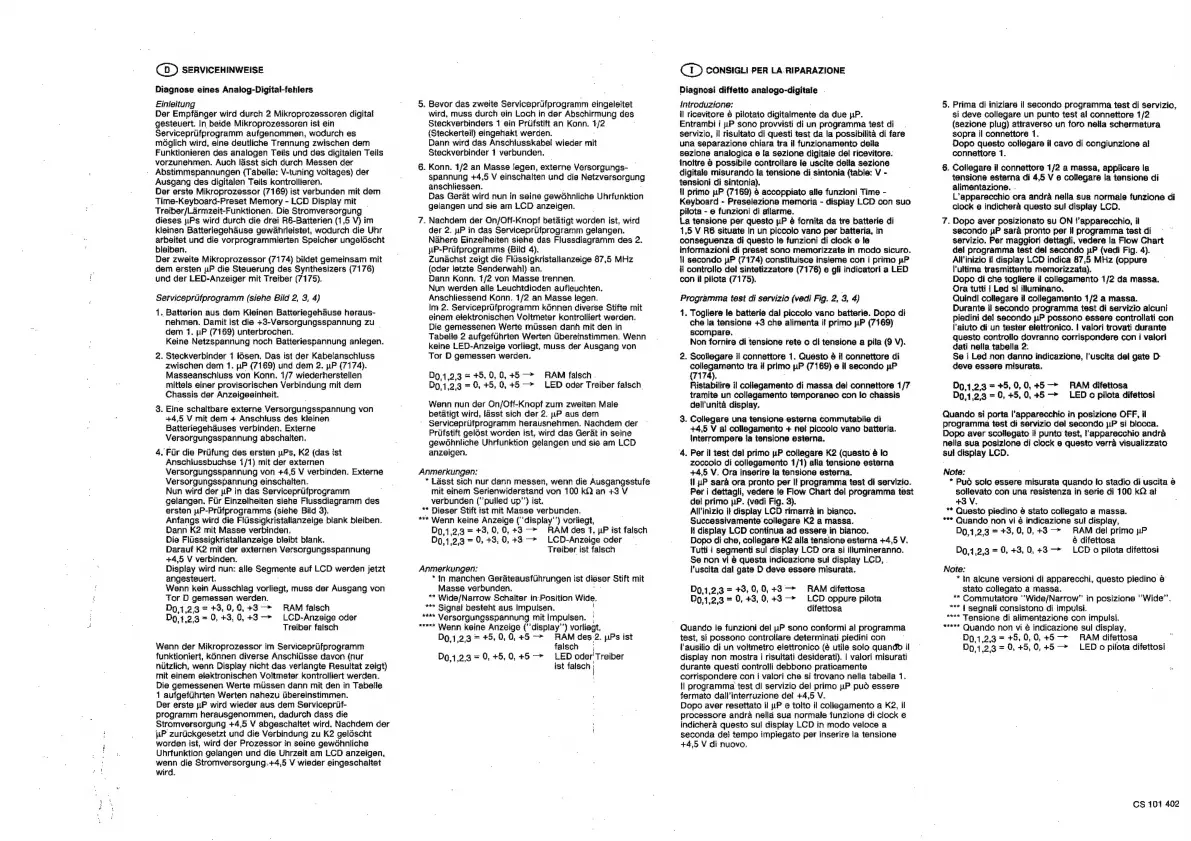

(D> SERVICEHINWEISE
Diagnose eines Analog-Digital-fehlers
Einjeitung
Der Empfanger wird durch 2 Mikroprozessoren digital
gesteuert. In beide Mikroprozessoren ist ein
Serviceprifprogramm aufgsnommen, wodurch es
mdglich wird, eine deutliche Trennung zwischen dem
Funktiocnieren des analogen Teifs und des digitalen Teils
vorzunehmen. Auch lasst sich durch Messen der
- Abstimmspannungen (Tabelie: V-tuning voltages) der
Ausgang des digitalen Teits kontrollieren.
Der erste Mikroprozessor (7169) ist verbunden mit dem
Time-Keyboard-Preset Memory - LCD Display mit _
Treiber/Larmzeit-Funktionen. Die Stromversorgung
dieses Ps wird durch die dre? R6-Batterien (1,5 V)} im
kleinen Batteriegehause gewabhrieistet, wodurch die Uhr
arbeitet und die vorprogrammierten Speicher ungeléscht
bleiben.
Der zweite Mikroprozessor (7174) bildet gemeinsam mit
dem ersten uP die Steuerung des Synthesizers (7176)
und der LED-Anzeiger mit Treiber (7175).
Serviceprufprogramm (siehe Bild 2, 3, 4)
1 . Batterien aus dam Kieinen Batteriegehause heraus-
nehmen. Damit ist die +3-Versorgungsspannung zu |
dem 1. pP (7469) unterbrochen.
Keine Netzspannung noch Batteriespannung anlegen.
. Steckverbinder 1 i6sen. Das ist der Kabelanschluss
zwischen dem 1. pP (7169) und dem 2. wP (7174).
Masseanschluss von Konn. 1/7 wiederherstellen
mittels einer provisorischen Verbindung mit dem
Chassis der Anzeigeeinheit.
. Eine schaltbare externe. Versorgungsspannung von
+4,5 V mit dem + Anschluss des kieinen
Batteriegehauses verbinden. Externe
Versorgungsspannung abschalien.
. Fir die Priifung des ersten Ps, K2 (das ist
Anschlussbuchse 1/1) mit der externen
Versorgungsspannung von +4,5 V verbinden. Externe
Versorgungsspannung esinschalten.
Nun wird der uP in das Serviceprufprogramm
gelangen. Fir Einzeiheiten siehe Fiussdiagramm des
ersten uP-Prifprogramms (siehe Bild 3).
Anfangs wird die Flassigkristalianzeige blank bleiben.
Dann K2 mit Masse verbinden.
Die Flusssigkristaltanzeige bieibt blank.
Darauf K2 mit der externen Versorgungsspannung
+4,5 V verbinden.
Display wird nun: alle Segmente auf LCD werden jetzt
angesteuert.
Wenn kein Ausschlag vorliegt, muss der Ausgang von
Tor D gemessen werden.
Do,1,2,3 = +3, 0,0,+3— RAM falsch
Dot, 2,.3=9,+3,0,4+3-* LCD-Anzeige oder
Treiber falsch
Wenn der Mikroprozessor im Servicepriifprogramm
funktioniert, kKGnnen diverse Anschilisse davon (nur
hiiziich, wenn Dispiay nicht das verlangte Resultat zeigt)
mit einem efektronischen Voltmeter kontrolliert werden.
Die gemessenen Werte miissen dann mit den in Tabelie
1 aufgefthrten Werten nahezu iibereinstimmen.
Der erste uP wird wieder aus dem Servicepriif-
programm herausgenommen, dadurch dass die
Stromversorgung +4,5 V abgaschaltet wird. Nachdem der
LP zurtickgesetzt und die Verbindung zu K2 geléscht
worden ist, wird der Prozessor in seine gewGhnliche
Uhrfunktion gelangen und die Uhrzeit am LCD anzeigen,
wenn die Stromversorgung.+4,5 V wieder eingeschaltet
wird.
5. Bevor das zweite Serviceprifprogramm eingeleitet
wird, muss durch ein Loch in der Abschirmung des
Steckverbinders 1 sin Pruifstift an Konn. 1/2
(Steckerteil} eingehakt werden.
Dann wird das Anschiusskabel wieder mit
Steckverbinder 1 verbunden.
6. Konn. 1/2 an Masse legen, externe Versorgungs- —
spannung +4,5 V einschalten und die Netzversorgung
anschliessen.
Das Gerat wird nun in seine gewohnliche Uhrfunktion
gelangen und sie am LCD anzeigen.
7. Nachdem der On/Off-Knopf betatigt worden ist, wird
der 2. uP in das Serviceprilfprogramm gelangen.
Nahere Einzelheiten siehe das Flussdiagramm des 2.
uP-Prifprogramms {Bild 4).
Zunachst zeigt die Flussigkristallanzeige 87,5 MHz
(oder letzte Senderwahl) an.
Dann Konn. t/2 von Masse trennen.
Nun werden alle Leuchtdioden aufleuchten.
Anschliessend Konn. 1/2 an Masse legen.
Im 2. Serviceprifprogramm kG6nnen diverse Stifte mit
einem elektronischen Voltmeter kontrolliert werden.
Die gemessenen Werte missen danh mit den in
Tabelis 2 aufgefUhrien Werten Ubereinstinmen. Wenn
keine LED-Anzeige vorliegt, muss der Ausgang von
Tor D gemessen werden.
Do,1,2,3 = +5, 0, 0,+5 —> RAM falsch .
Do,1,2,3 = 0, +5, 0,+5 —» LED oder Treiber falsch.
Wenn nun der On/Off-Knopf zum zweiten Male
betatigt wird, fasst sich der 2. uP aus dem
’ Servicepriifprogramm herausnehmen. Nachdem der
Priifstift gelést worden ist, wird das Gerat in seine
gewohnliche Uhrfunktion gelangen und sie am LCD
anzeigen.
Anmerkungen:
* Lasst sich nur dann messen, wenn die Ausgangsstufe
mit einem Serienwiderstand von 100 k22 an +3 V
verbunden (pulled up’’) ist.
** Dieser Stift ist mit Masse verbunden.
*** Wenn keine Anzeige ("‘display’') voriiegt,
D0,1,2,3 = +5, 0, 0,+3 — RAM des f. pP ist falsch
0o0,1,2,3 = 9, +3, 0,43 —~ LCD-Anzeige oder ~
Treiber ist falsch
Anmerkungen:
* In manchen Gerateausfihrungen ist dieser Stift mit
Masse verbunden.
** Wide/Narrow Schalter in-Position Wide.
*** Signal besteht aus Impuisen.
“** Versorgungsspannung mit Impulsen. |
“= Wenn keine Anzeige (’'display’’) vorliegt,
Do,1,2,3 = +5, 0,0,45-» RAM des-2. uPs ist
falsch_;
Do,1,2,3 = 0, +5, 0, +5 — LED oder'Treiber
ist falsch |
(C1) CONSIGL! PER LA.RIPARAZIONE
Diagnosi diffetto analogo-digitale .
introduzione:
il ricevitore 6 pilotato digitalmente da due «iP.
Entrambi i uP sono provvisti di un programma test di.
servizio, il risultato di questi test da la possibilita di fare
una separazione chiara tra il funzionamento della
sezione analogica e ta sezione digitale del ricevitore.
Inoitre & possibile controllare ie uscite detla sezione
digitale misurando la tenstone di sintonia (table: V -
tensioni di sintonia).
il primo wP (7169) 6 accoppiato alle funzioni Time -
Keyboard - Praseslaziona memoria - display LCD con suo
pilota - e funzioni di allarme.
La tensione per questo uP é fornita da tre batterie di
1,5 V R6 situate in un piccolo vano per batteria, in
conseguenza di questo le funzioni di clock ¢ le
informazioni di preset sono memorizzate in modo sicuro.
li secondo pP (7174) constituisce insieme con i primo pP
il controllo del sintetizzatore (7176) 6 gli indicatori a LED
con il pilota (7175).
Programma test di servizio (vedi Fig. 2, 3, 4)
4. Togliere le batterie dal piccolo vano batteris. Dopo di
che la tensions +3 che alimenta if primo pP (7469)
scompare.
Non fornire di tensione rete o di tensione a pita (9 V).
2. Scollegare il connettore 1. Questo é il connettore di
collegamento tra il primo LP (7169) @ il secondo pP
{7174).
Ristabilire il collagamento di massa del connettore 1/7
tramite un collagamento temporaneo con lo chassis
dell'unita display.
3. Collegare una tensione esterna commutabile di
+4,5 V al collegamento + net piccolo vano batteria.
interrompere ia tensione esterna.
‘4. Per il test del primo uP coliegare K2 (questo é lo
zoccolo di collegamento 1/1) alla tensione esterna
+4,5 V. Ora inserire la tensione esterna.
i] uP sara ora pronto per I programma test di servizio.
Per i dettagli, vedere i¢ Flow Chart del programma test
del primo uP. {vedi Fig. 3).
All'inizio it display LCD rimarra in bianco.
Successivamente coliegare K2 a massa.
H display LCD continua ad essere in bianco.
Dopo di che, collegare K2 alla tansione esterna +4,5 V.
Tutti i segmenti sul display LCD ora si illumineranno.
Se non vi 6 questa indicazione sul display LCD, .
uscita dal gate D deve essere misurata.
Do,1,2,3 = +3, 0,0,+3-—> RAM difettosa
Do12.3 = 0, +3,0,+3—* LCD oppure pilota
difettosa
~ Quando le funzioni del uP sono conformi al programma
test, si possono controliare determinati piedini con
?ausilio di un voltmetro elettronico (é utile solo quand? il
display non mostra i risultati desiderati). | valori misurati
durante questi controili debbono praticamente
corrispondere con i valori che si trovano nella tabella 1.
tl programma test di servizio del primo pP pud essere
fermato dall’interruzione del +4,5 V.
Dopo aver resettato il uP e tolto i] collegamento a K2, il
processore andra nella sua normaie funzione di clock ¢
indichera questo sul display LCD in modo veloce a
seconda de} tempo impiegato per inserire la tensione
+4,5 V di nuovo,
5. Prima di iniziare il secondo programma test di servizio,
si deve collegare un punto test al connettore 1/2
(sezione plug) attraverso un foro nella schermatura
sopra il connettore 1.
Dopo questo collegare il cavo di congiunzione al
connetiore 1.
§. Coillegare il connettore 1/2 a massa, applicare la
tensione esterna di 4,5 V 6 collegare la tensione di
alimentazione. .
L’apparecchio ora andra nella sua normale funzione di
clock e indichera questo sul display LCD.
7. Dopo aver posizionato su ON (’apparecchio, il
secondo pP sara pronto per Il programma test di
servizio. Per maggiori dettagli, vedere la Flow Chart
de! programma test del secondo 1P (vedi Fig. 4).
All'inizio il display LCO indica 87,5 MHz (oppure
ultima trasmittente memorizzata).
Dopo di che togliere il colleagamento 1/2 da massa.
Ora tutti | Led sl illuminano.
Quindl collegare il collegamento 1/2 a massa.
Durante i} secondo programma test di servizio alcuni
piedini del secondo pP possono essere controllati con
aiuto di un tester elettronico. | valori trovati durante
questo controlio dovranno corrispondere con i valori
dati neila tabella 2.
Se i Led non danno indicazione, I'uscita del gate D
deve essere misurata.
D0,1,2,3 = +5, 0,0,+5—> RAM difettosa
Do.1,2,3 = 0, +5,0,45—» LED o pilota difetiosi
Quando si porta l’apparecchio in posizione OFF, il
programma test di servizio del secondo pP si blocca.
Dopo aver scollegato i! punto test, !'apparecchio andra
nella sua posizione di clock e questo verra visualizzato
sul display LCD.
Note:
* Pud solo essere misurata quando lo stadio di uscita 6
sollevato con una resistenza in serie di 100 kQ at
+3 Vz.
** Questo piedino 6 stato collagato a massa.
*** Quando non vi @ indicazione sul display,
Do,1,2,3 = +3, 0, 0,+3—> RAM del primo uP
é difettosa
Do,1,2,3 = 0,+3,0,+3— LCD o pilota difettosi
Note:
* tn alcune versioni di apparecchi, questo piedino 6
stato collegato a massa.
** Commutatore ''Wide/Narrow” in posizione Wide”.
*** | segnalt consistono di impuisi.
“* Tensione di alimentazione con impulsi.
*“™ Quando non vi é indicazione sul display,
Do,1,2,3 = +5,0,0,+5—- RAM difettosa
D01,2,3=0,+5,0,+5—- LEDo pilota difettosi
CS 101 402
