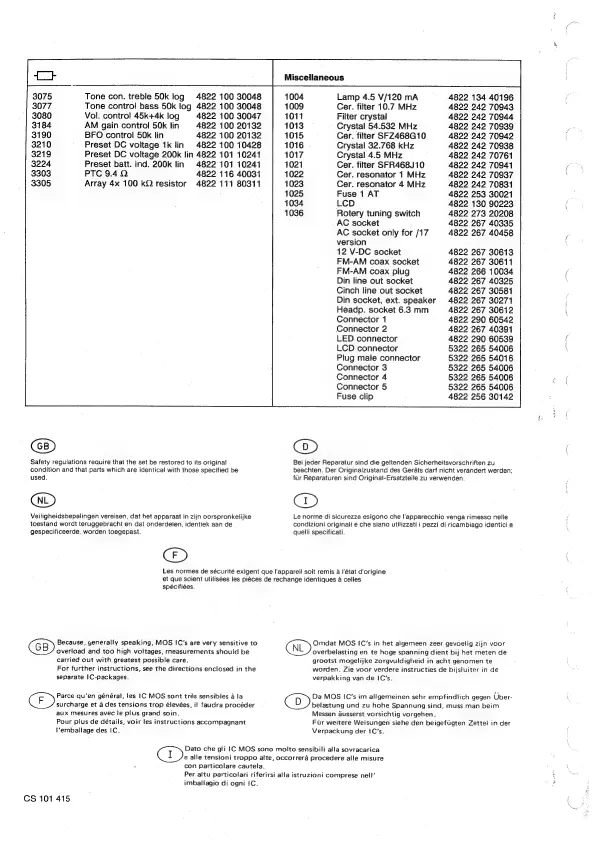

Philips D2999 - Page 22

3075 Tone con. treble 50k log 4822 100 30048
3077 Tone control bass 50k log 4822 100 30048
3080 Vol. contro! 45k+4k log 4822 100 30047
3184 AM gain control 50k fin 4822 100 20132
3190 BFO control 50k lin 4822 100 20132
3210 ' Preset DC voltage 1k lin 4822 100 10428
3219 Preset DC voltage 200k lin 4822 101 10241
3224 Preset batt. ind. 200k lin 4822 101 10241
3303 PTC 9.4Q 4822 116 40031
Array 4x 100 kQ resistor 4822 111 80311
Safety regulations require that the set be restored to its original
condition and that. parts which are identical with those specified be
used.
@D
Veiligheidsbepalingen vereisen, dat het apparaat in zijn oorspronkelijke
toestand wordt teruggebracht en dat onderdelen, identiek aan de
gespecificeerde, worden toegepast.
1004
1009
1011
1013
1015
1016
1017
1021
1022
1023
1025
1034
1036
@
Lamp 4.5 V/120 mA
Cer. filter 10.7 MHz
Filter crystal
Crystal 54.532 MHz
Cer. filter SFZ468G10
Crystal 32.768 kHz
Crystal 4.5 MHz
Cer. filter SFR468J10
Cer. resonator 1 MHz
Cer. resonator 4 MHz
Fuse 1 AT
LCD
Rotery tuning switch
AC socket
AC socket only for /17
version
12 V-DC socket
FM-AM coax socket
FM-AM coax plug
Din line out socket
Cinch line out socket
Din socket, ext. speaker
Headp. socket 6.3 mm
Connector 1
Connector 2
LED connector
LCD connector
Plug male connector
Connector 3
Connector 4
Connector 5
Fuse clip
Miscellaneous
4822 134 40196
4822 242 70943
4822 242 70944
4822 242 70939
4822 242 70942
4822 242 70938
4822 242 70761
4822 242 70941
4822 242 70937
4822 242 70831
4822 253 30021
4822 130 90223
4822 273 20208
4822 267 40335
4822 267 40458
4822 267 30613
4822 267 30611
4822 266 10034
4822 267 40325
4822 267 30581
4822 267 30271
4822 267 30612
4822 290 60542
4822 267 40391
4822 290 60539
5322 265 54006
5322 265 54016
5322 265 54006
5322 265 54006
5322 265 54006
4822 256 30142
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu
beachten. Der Originalzustand des Gerats darf nicht verandert werden;
fur Reparaturen sind Original-Ersatzteile zu verwenden.
@
Le norme di sicurezza esigono che l'apparecchio venga rimesso nelle
condizioni originali e che siano utilizzati i pezzi di ricambiago identici a
quelli specificati.
Les normes de sécurité exigent que l'appareil soit remis a |'état d'origine
et que soient utilisées les pieces de rechange identiques a celles
spécifiées.
Because, yenerally speaking, MOS IC's are very sensitive to
overload and too high voltages, measurements should be
carried out with greatest possible care.
For further instructions, see the directions enclosed in the
separate IC-packages.
Parce qu’en général, les |C MOS sont trés sensibies a la
CE oe et a des tensions trop élevées, il faudra procéder
aux mesures avec Je plus grand soin.
Pour plus de détails, voir les instructions accompagnant
lemballage des IC.
Dato che gli !}C MOS sono molto sensibili alla sovracarica
I e alle tensioni troppo alte, occorrera procedere alle misure
con particolare cautelta.
Per aitu particolari riferirsi alla istruzioni comprese nell’
imballagio di ogni IC.
CS 101 415
Omdat MOS IC’s in het algereen zeer gevoelig zijn voor
overbelasting en te hoge spanning dient bij het meten de
grootst mogelijke zorgvuldigheid in acht genomen te
worden, Zie voor verdere instructies de bijsluiter in de
verpakking van de IC’s.
Da MOS IC’s im allgemeinen sehr empfindiich gegen Uber-
belastung und zu hohe Spannung sind, muss man beim
Messen ausserst vorsichtig vorgehen.
Fur weitere Weisungen siehe den beigefiigten Zettel in der
Verpackung der {C’s.
