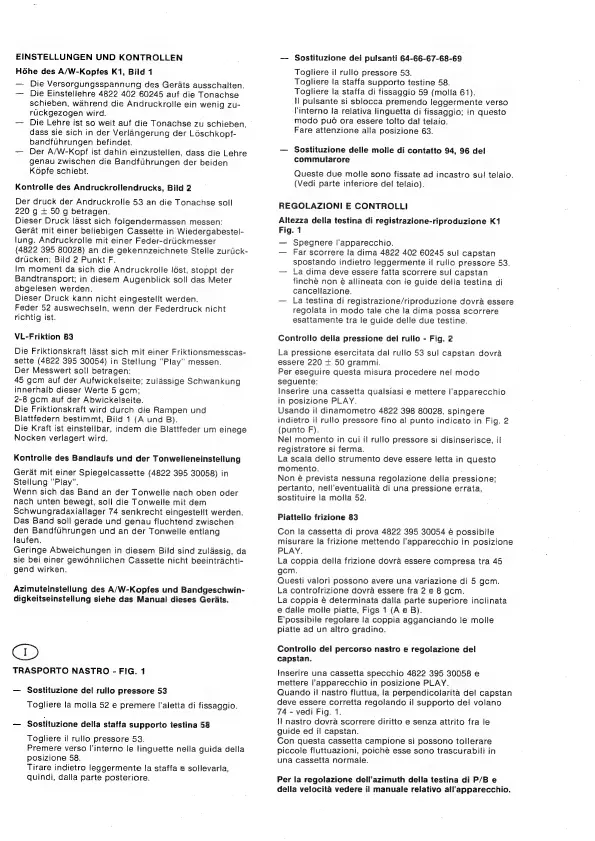

EINSTELLUNGEN UND KONTROLLEN
HGhe des A/W-Kopfes K1, Bild 1
— Die Versorgungsspannung des Gerats ausschalten.
— Die Einstellenre 4822 402 60245 auf die Tonachse
schieben, wahrend die Andruckrolle ein wenig zu-
rdckgezogen wird.
-—~ Die Lehre ist so weit auf die Tonachse zu schieben,
dass sie sich in der Verlangerung der Léschkopf-
bandfuhrungen befindet.
— Der A/W-Kopf ist dahin einzustelien, dass die Lehre
genau zwischen die BandfUhrungen der beiden
Kopfe schiebt.
Kontrolle des Andruckrollendrucks, Bild 2
Der druck der Andruckroile 53 an die Tonachse soll
220 g + 50 g betragen.
Dieser Druck lasst sich folgendermassen messen:
Gerat mit einer beliebigen Cassette in Wiedergabestel-
lung. Andruckrolle mit einer Feder-driickmesser
(4822 395 80028) an die gekennzeichnete Stelle zurtick-
drucken; Bild 2 Punkt F.
Im moment da sich die Andruckrolle ldst, stoppt der
Bandtransport; in diesem Augenblick soll das Meter
abgelesen werden.
Dieser Druck kann nicht eingestellt werden.
Feder 52 auswechseln, wenn der Federdruck nicht
richtig ist.
VL-Friktion 83
Die Friktionskraft lasst sich mit einer Friktionsmesscas-
sette (4822 395 30054) in Stellung Play” messen.
Der Messwert soll betragen:
45 gcm auf der Aufwickelseite; zulassige Schwankung
innerhalb dieser Werte 5 gcm;
2-8 gcm auf der Abwickelseite.
Die Friktionskraft wird durch die Rampen und
Blattfedern bestimmt, Bild 1 (A und B).
Die Kraft ist einstelibar, indem die Blattfeder um einege
Nocken verlagert wird.
Kontrolle des Bandlaufs und der Tonwelleneinstellung
Gerat mit einer Spiegelcassette (4822 395 30058) in
Stellung Play”.
Wenn sich das Band an der Tonwelle nach oben oder
nach unten bewegt, soll die Tonwelle mit dem
Schwungradaxiallager 74 senkrecht eingestellt werden.
Das Band soll gerade und genau fluchtend zwischen
den Bandfuhrungen und an der Tonwelle entlang
laufen.
Geringe Abweichungen in diesem Bild sind zulassig, da
sie bei einer gewohnlichen Cassette nicht beeintrachti-
gend wirken.
Azimuteinstellung des A/W-Kopfes und Bandgeschwin-
digkeitseinstellung siehe das Manual dieses Gerats.
>
TRASPORTO NASTRO - FIG. 1
— Sostituzione del rullo pressore 53
Togliere la molla 52 e premere l'aletta di fissaggio.
_ Sostituzione delia staffa supporto testina 58
Togliere il rullo pressore 53.
Premere verso l'interno le linguette nella guida della
posizione 58.
Tirare indietro leggermente la staffa e soilevarla,
quindi, dalla parte posteriore.
— Sostituzione dei pulsanti 64-66-67-68-69
Togliere il rullo pressore 53.
Togliere la staffa supporto testine 58.
Togliere la staffa di fissaggio 59 (molla 61).
Il pulsante si sblocca premendo leggermente verso
interno la relativa linguetta di fissaggio; in questo
modo puo ora essere tolto dal telaio.
Fare attenzione alla posizione 63.
— Sostituzione delle molle di contatto 94, 96 del
commutarore
Queste due molle sono fissate ad incastro sul telaio.
(Vedi parte inferiore del telaio).
REGOLAZIONI E CONTROLLI
Altezza della testina di registrazione-riproduzione K1
Fig. 1
— Spegnere l'apparecchio.
— Far scorrere la dima 4822 402 60245 sul capstan
spostando indietro leggermente il rullo pressore 53.
— La dima deve essere fatta scorrere sul capstan
finché non é allineata con le guide della testina di
cancellazione.
— La testina di registrazione/riproduzione dovra essere
regolata in modo tale che la dima possa scorrere
esattamente tra le guide delle due testine.
Controllo della pressione del rullo - Fig. 2
La pressione esercitata dal rullo 53 sul capstan dovra
essere 220 + 50 grammi.
Per eseguire questa misura procedere ne! modo
seguente:
Inserire una cassetta qualsiasi e mettere l'apparecchio
in posizione PLAY.
Usando il dinamometro 4822 398 80028, spingere
indietro il rullo pressore fino al punto indicato in Fig. 2
(punto F).
Nel momento in cui il rullo pressore si disinserisce, il
registratore si ferma.
La scala dello strumento deve essere letta in questo
momento.
Non é prevista nessuna regolazione della pressione;
pertanto, nell’eventualita di una pressione errata,
sostituire la molla 52.
Piattello frizione 83
Con la cassetta di prova 4822 395 30054 é possibile
misurare la frizione mettendo l’apparecchio in posizione
PLAY.
La coppia della frizione dovra essere compresa tra 45
gem.
Questi valori possono avere una variazione di 5 gcm.
La controfrizione dovra essere fra 2 e 8 gcom.
La coppia é determinata dalla parte superiore inclinata
e dalle molle piatte, Figs 1 (A e B).
E’possibile regolare la coppia agganciando le molle
piatte ad un altro gradino.
Controllo del percorso nastro e regolazione del
capstan.
Inserire una cassetta specchio 4822 395 30058 e
mettere l’apparecchio in posizione PLAY.
Quando il nastro fluttua, la perpendicolarita del capstan
deve essere corretta regolando il supporto del volano
74 - vedi Fig. 1.
ll nastro dovra scorrere diritto e senza attrito fra le
guide ed ii capstan.
Con questa cassetta campione si possono tollerare
piccole fluttuazioni, poiché esse sono trascurabili in
una cassetta normale.
Per la regolazione dell’azimuth della testina di P/B e
della velocita vedere il manuale relativo all’'apparecchio.
