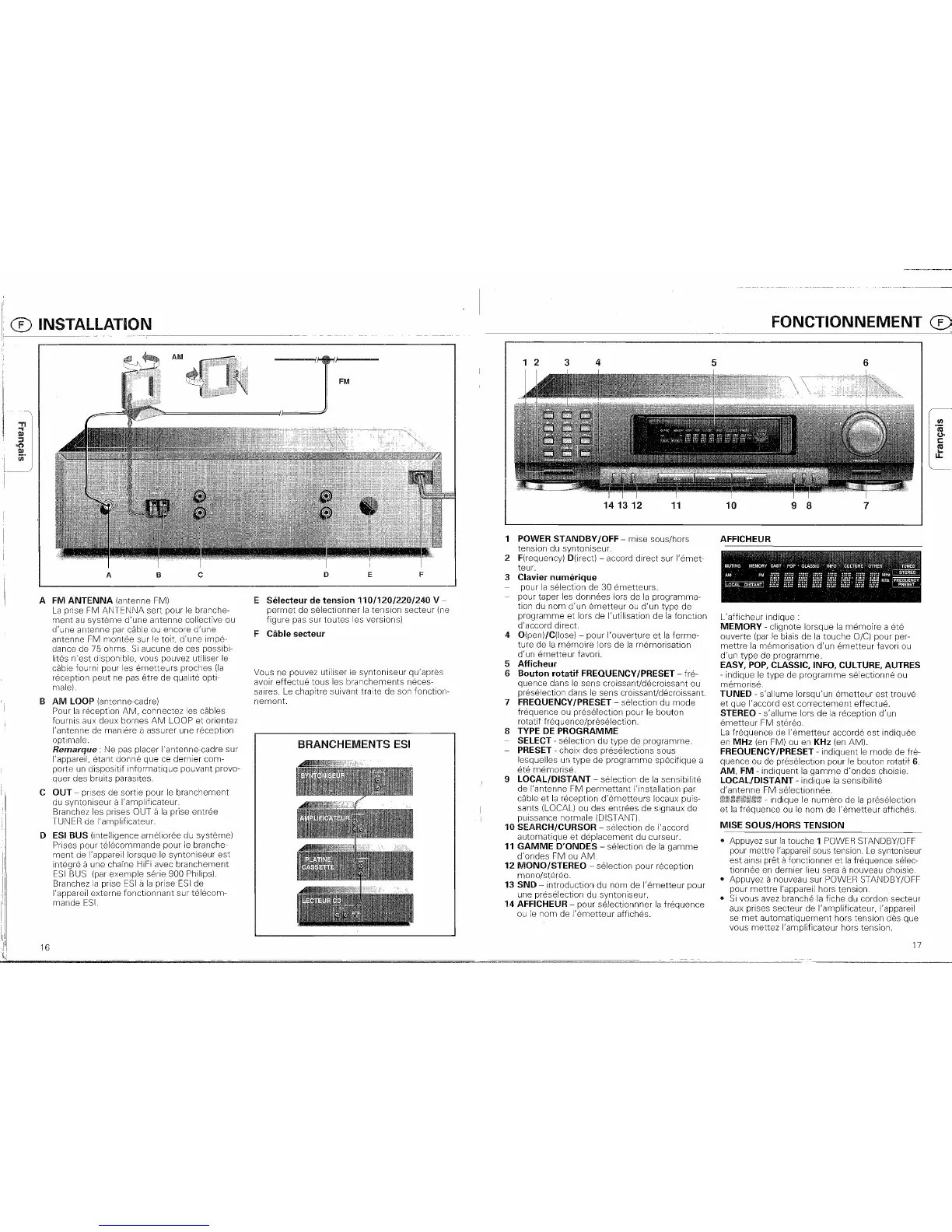

CD
INSTALLATION
AM
FM
'-_-----l
I
"\
:::r
Q)
::l
"<')
Q)
iii'
"
I
I-~
A B
c
D E F
A FM ANTENNA (antenne FM)
La
prise FM ANTENNA sert pour
Ie
branche-
ment
au
systeme
d'une
antenne collective ou
d'une antenne par cable
ou
encore
d'une
antenne FM
montee
sur
Ie
toit, d'une impe-
dance de 75 ohms,
Si
aucune de ces possibi-
lites
n'est
disponible, vous pouvez utiliser
Ie
dible
fourni pour les
emetteurs
proches
(Ia
reception peut ne pas etre de qualite opti-
male).
B
AM
LOOP (antenne-cadre)
Pour
la
reception
AM,
connectez les cables
fournis aux deux bornes
AM
LOOP et orientez
I'antenne de maniere
aassurer une reception
optlmale.
Remarque:
Ne pas placer I'antenne-cadre sur
I'appareil, etant donne que ce dernier com-
porte
un
dispositif informatique pouvant provo-
quer des bruits parasites.
C
OUT
- prlses de sortie pour
Ie
branchement
du syntoniseur
aI'amplificateur.
Branchez les prises OUT
a
la
prise entree
TUNER de I'amplificateur.
D
ESI
BUS (intelligence amelioree
du
systeme)
Prises pour
telecommande
pour
Ie
branche-
ment
de I'appareil lorsque
Ie
syntoniseur est
integre
aune chaine HiFi avec branchement
ESI
BUS
(par exemple serie 900 Philips).
Branchez
la
prise
ESI
a
la
prise
ESI
de
I'appareil externe fonctionnant sur telecom-
mande
ESI.
Iii
",I
,I:
16
t,:
E Selecteur de tension
110/120/220/240
V -
permet
de selectionner
la
tension secteur (ne
figure pas sur
to
utes les versions)
F Cable secteur
Vous ne pouvez utiliser
Ie
syntoniseur qu'apres
avoir
effectue
tous les branchements neces-
saires.
Le
chapitre suivallt traite de son fonction-
nement.
BRANCHEMENTS
ESI
FONCTIONNEMENT
F
1 2
3 4
5 6
r---
,
I
In
,
,-
,
('CI
I
~
lli:
14 13 12
11
10
9 8
7
POWER STANDBY/OFF - mise sous/hors
tension du syntoniseur.
2 F(requency) D(irect) - accord direct sur I'emet-
teur.
3 Clavier numerique
pour
la
selection de 30
emetteurs.
- pour taper les donnees lors de
la
programma-
tion du
nom
d'un
emetteur
ou
d'un
type de
programme et lors de I'utilisation
de
la
fonction
d'accord direct.
4 O(pen)/C(lose) - pour I'ouverture
et
la
ferme-
ture de
la
memoire
lors de
la
memorisation
d'un
emetteur
favori.
5 Afficheur
6 Bouton
rot
at
if
FREQUENCY/PRESET - fre-
quence dans
Ie
sens croissant/decroissant ou
preselection dans
Ie
sens croissant/decroissant.
7 FREQUENCY/PRESET - selection du mode
frequence ou preselection pour
Ie
bouton
rotatif frequence/preselection.
8 TYPE
DE
PROGRAMME
- SELECT -
selection du type de programme.
- PRESET - choix des preselections sous
lesquelles un
type
de programme specifique a
ete memorise.
9 LOCAL/DISTANT - selection de
la
sensibilite
de I'antenne FM
permettant
I'installation par
cable
et
la
reception
d'emetteurs
locaux puis-
sants (LOCAL) ou des entrees
de
signaux de
puissance normale (DISTANT).
10 SEARCH/CURSOR - selection de I'accord
automatique
et
deplacement
du curseur.
11
GAMME
D'ONDES - selection de
la
gamme
d'ondes
FM
ou
AM.
12
MONO/STEREO
- selection pour reception
mono/stereo.
13 SND - introduction du
nom
de
I'emetteur
pour
une preselection du syntoniseur.
14 AFFICHEUR - pour selectionnner
la
frequence
ou
Ie
nom
de
I'emetteur
affiches.
AFFICHEUR
L'afficheur indique :
MEMORY
- ciignote lorsque
la
memoire
a ete
ouverte (par
Ie
biais de
la
touche O/C) pour per-
mettre
la
memorisation
d'un
emetteur
favori ou
d'un type de programme.
EASY,
POP,
CLASSIC, INFO, CULTURE, AUTRES
- indique
Ie
type de
programme
selectionne ou
memorise.
TUNED
- s'allume lorsqu'un
emetteur
est
trouve
et
que I'accord est
correctement
effectue.
STEREO - s'allume lors
de
la
reception d'un
emetteur
FM stereo.
La
frequence de
I'emetteur
accorde
est
indiquee
en
MHz
(en
FM)
ou
en
KHz
(en
AM).
FREQUENCY /PRESET - indiquent
Ie
mode de fre-
quence
ou
de preselection pour
Ie
bouton rotatif
6.
AM, FM - indiquent
la
gamme
d'ondes
choisie.
LOCAL/DISTANT - indique
la
sensibilite
d'antenne FM selection nee.
illB!lID~~IiIB~~@~U£~
-
indique
Ie
numero
de
la
preselection
et
la
frequence
ou
Ie
nom
de
I'emetteur
affiches.
MISE
SOUS/HORS
TENSION
• Appuyez sur
la
touche 1 POWER STANDBY/OFF
pour mettre I'appareil
so
us
tension.
Le
syntoniseur
est ainsi pret
afonctionner et
la
frequence selec-
tionnee
en
dernier lieu sera a nouveau choisie.
• Appuyez
anouveau sur POWER STANDBY/OFF
pour
mettre
I'appareil hors tension.
•
Si
vous avez branche
la
fiche du cordon secteur
aux prises secteur de I'amplificateur, I'appareil
se
met
automatiquement
hors tension des que
vous
mettez
I'amplificateur hors tension.
17
