Philips LFH 0388 - Elektrische Beschreibung

LFH 0388/LFH 0488/LFH 0588
18
Elektrische Beschreibung
D
Definitionen
Aufnahme
+
Diese Geräte sind in Chip-Technologie aufgebaut und verfügen zusätzlich über zwei inte-
grierte Schaltkreise für die Markier- und Alarm-Ton Erzeugung (IC 1) sowie für den Endver-
stärker (IC 2).
Bei LFH 0588 sorgt der µP IC 201 für die LCD Steuerung und das Markiertiming.
TS 1:1 bedeutet, dass TS 1 leitend ist.
TS 1:0 bedeutet, dass TS 1 gesperrt ist.
IC 1-11:1 bedeutet, dass an Pin 11 des IC 1 die Kondition »1« ansteht.
IC 1-11:0 bedeutet, dass an Pin 11 des IC 1 die Kondition »0« ansteht.

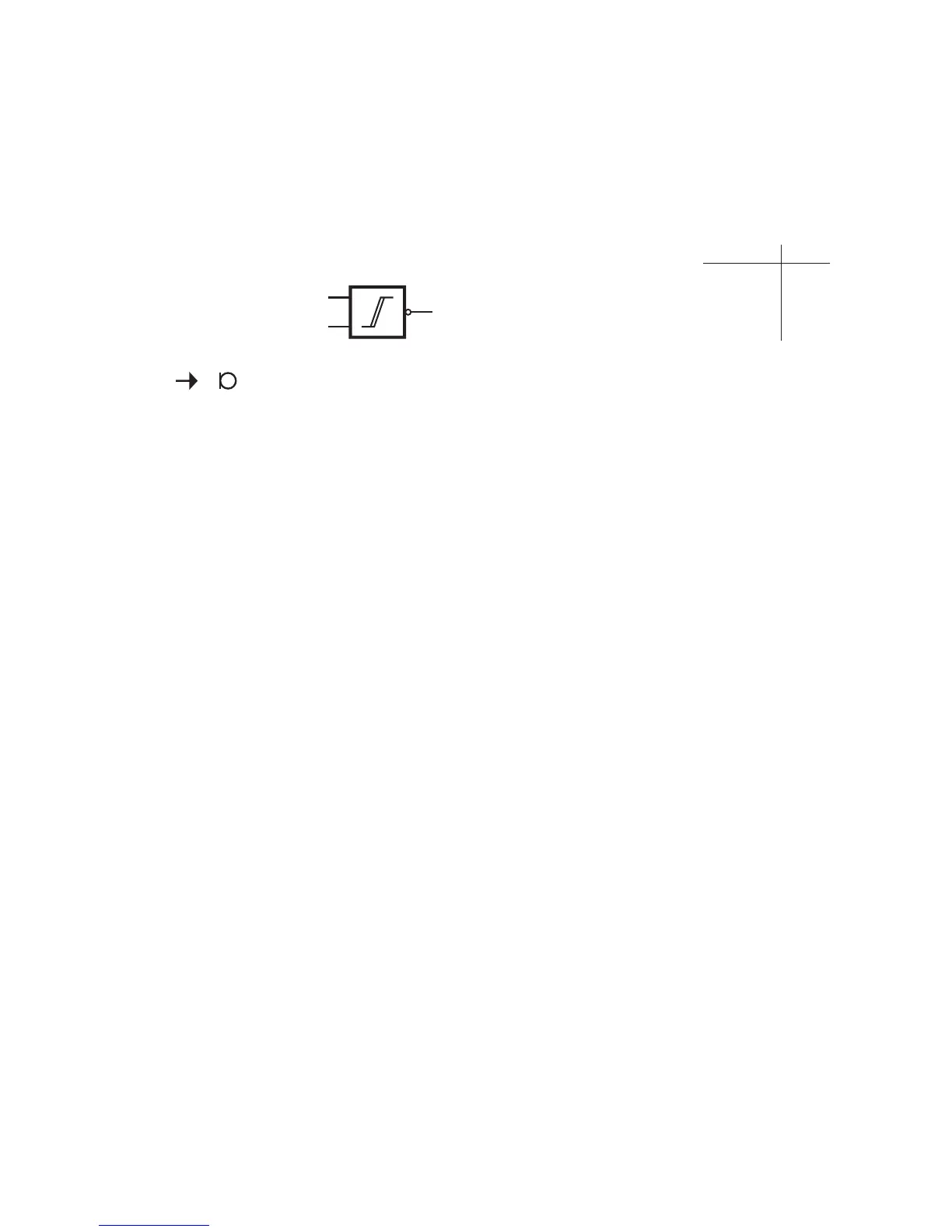

IC 1 ist ein 4-fach Schmitt-Trigger: Prinzipielle Funktion
A B OUT
00 1
10 1
01 1
11 0
Über SK 1a gelangt die Versorgungsspannung +A an den Endverstärker IC 2, die Motor-
regelung und an den Optokoppler der Bandtellerüberwachung.
Über SK 1b gelangt die Versorgungsspannung +B an den Vormagnetisierungsoszillator, den
Schmitt-Trigger IC1 und an die LED-Steuerung.
Die HF-Vormagnetisierung (durch den BIAS-Oszillator TS 12 erzeugt) wird mittels Oszillator-
spule L 1 in den Aufnahmekreis eingekoppelt. D 4 und D 5 dienen zur Begrenzung der Vor-
magnetisierung auf 12 Vss.
Mit Hilfe von TS 7, C19 und R 30 steht für das eingebaute Mikrofon, bzw. für ein externes
Mikrofon (z.B. LFH 0172) an Buchse SO 2 eine gesiebte Versorgungsspannung zur Ver-
fügung (Phantomspeisung). Über D 3 wird C 19 schnell aufgeladen.
Das Signal vom Mikrofon gelangt über die Höhenanhebung C 17/R 23, SK 2d und C 16 an
den gleichspannungsgekoppelten Aufnahmeverstärker TS 6/TS 8. Die Rückkopplung mittels
R 4/R 17 bestimmt die Verstärkung dieses Vorverstärkers.
Bei den Modellen LFH 0588 und LFH 0488 gelangt das Signal an den Aufnahmeempfindlich-
keitsschalter (DICT/CONF) SK 3. Hiermit kann die Aufnahmeempfindlichkeit zwischen DICT
und CONF umgeschaltet werden. Bei LFH 0388 kann die Aufnahmeempfindlichkeit nicht
geändert werden.
Über SK 2c und C 43 gelangt das Signal an Pin 7 des Endverstärkers.
Vom Ausgang des Endverstärkers IC 2-1 gelangt das Signal über den Lautsprecher (kleiner
Strom - daher nicht hörbar), SK 2a, C 33, den Aufsprechwiderstand R 47 und die Oszillator-
spule L 1 (Mischung mit HF) an den AW-Kopf K 1.
C 40 bewirkt eine Höhenanhebung.
C 35 bildet den HF-Rückschluß.
SK 2b schaltet in AUFNAHME die Vormagnetisierung ein bzw. in Stellung WIEDERGABE wird
die Oszillatorspule L 1 kurzgeschlossen. C 4 dient in Stellung WIEDERGABE zur Absiebung
von Störspannungen.
Wird in Stellung AUFNAHME ein Kopfhörer an die Buchse SO 3 angesteckt, kann das Auf-
nahmesignal mitgehört werden.
Während AUFNAHME wird der Löschkopf (Permanentmagnet) mittels der Aufnahmetaste
mechanisch an den Tonträger (Magnetband) gebracht.
