Ligações
LIGAÇÕES

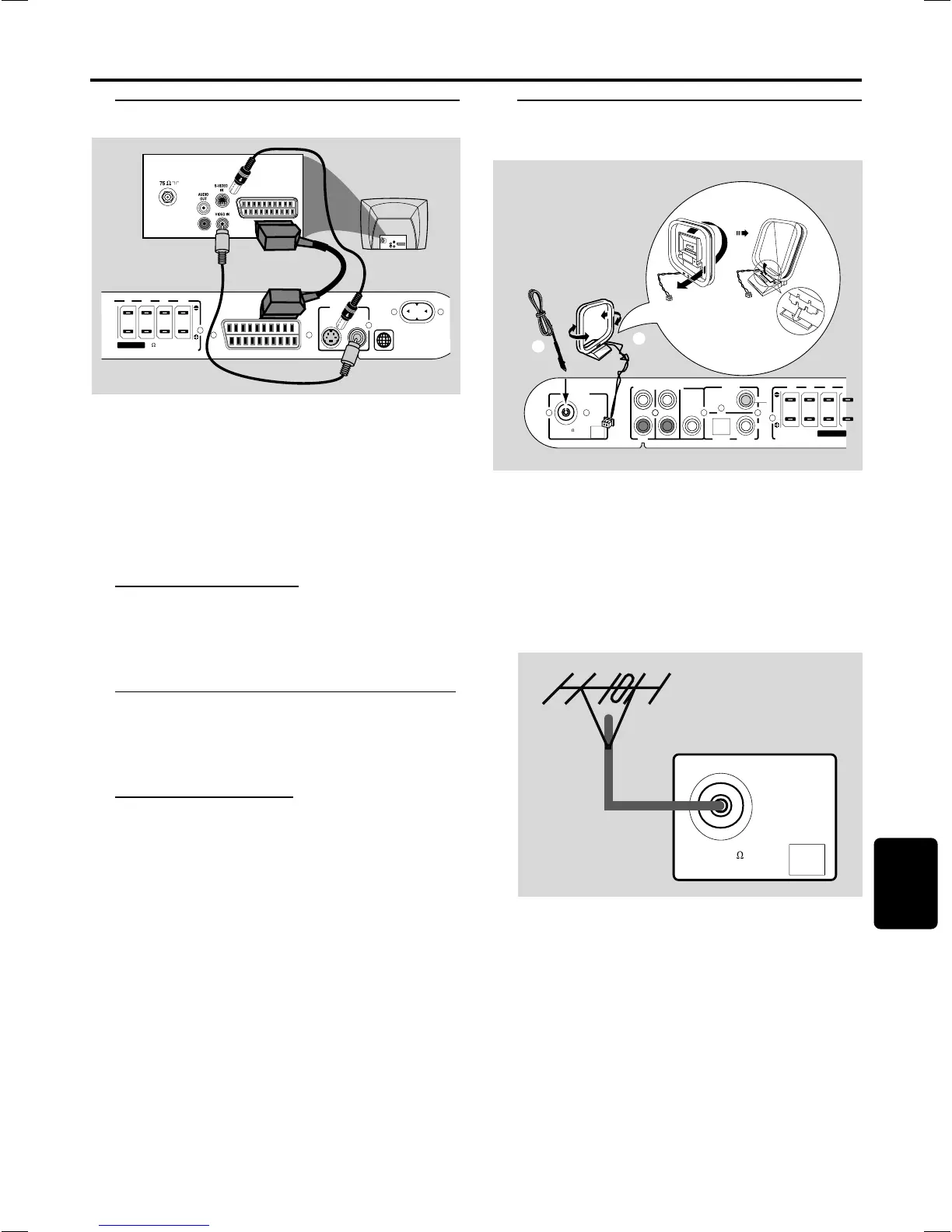

Passo 4: Ligação televisor
IMPORTANTE!
– Só é necessário proceder a uma ligação vídeo a
partir das seguintes opções, consoante as
capacidades do televisor.
– Ligue directamente o sistema DVD ao televisor.
–A ligação Scart Video fornece uma qualidade de
imagem superior, enquanto a ligação S-Video
fornece uma qualidade de imagem melhor. Estas
opções devem estar disponíveis no televisor.
Utilizar uma tomada Scart
● Utilize o cabo de vídeo scart (preto) para ligar o sistema
DVD à tomada A/V SCART OUT às tomadas de
entrada Scart correspondentes no televisor.
OU
Utilizar uma tomada de vídeo composta (VIDEO)
● Utilize o cabo de vídeo composto (amarelo - não
fornecido) para ligar a tomada VIDEO do sistema DVD
(ou denominada de A/V In, Video In, Composite ou
Baseband) ao televisor.
OU
Utilizar a tomada S-Video
● Utilize o cabo de S-Video (não fornecido) para ligar a
tomada S-VIDEO OUT do sistema DVD à tomada de
entrada S-Video (ou denominada de A/V In ou S-VHS) ao
televisor.
Se a sua TV não estiver equipada com um SCART
● Para escutar os canais de TV através do sistema de DVD,
utilize os cabos de áudio (branco/vermelho) para ligar as
tomadas AUDIO IN-AUX às tomadas AUDIO OUT
correspondentes da TV.
Antes de iniciar a operação, pressione AUX/DI no
remoto para seleccionar “AUX-ANA” no sentido de activar
a fonte de entrada.
Passo 5: Ligação das antenas
FM/MW
1 Ligue a antena de quadro MW fornecida à tomada MW.
Coloque a antena de quadro MW numa prateleira ou fixe-
a numa base ou parede.
2 Ligue a antena FM fornecida à tomada FM. Estenda a
antena FM e prenda as suas extremidades à parede.
Para uma melhor recepção estéreo FM, ligue uma antena
FM exterior (não fornecida).
Nota:
– Regule a posição das antenas para obter uma boa
recepção.
– Coloque as antenas tão longe quanto possível do televisor,
videogravador ou qualquer outra fonte de radiações para
impedir ruídos indesejáveis.
MW
FM (75 )
2
A/V SCART OUT
AC MAINS~
S-VIDEO
VIDEO OUT
VIDEO
(8 )
SPEAKERS
SLSR SWCFL
Rear of TV
(example only)
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
SCART IN
SCART IN
AUDIO IN
AUX
AUDIO OUT
WOOFER
LINE OUT
MW
ANTENNA
SPEAKERS
FR SRCFL
OUT
OPTICAL COAXIAL
DIGITAL
IN
FM (75 )
FM Antenna
MW Antenna
Fix the claw to
the slot
1
2
