LX3700/22-Por new
Português
Ligações

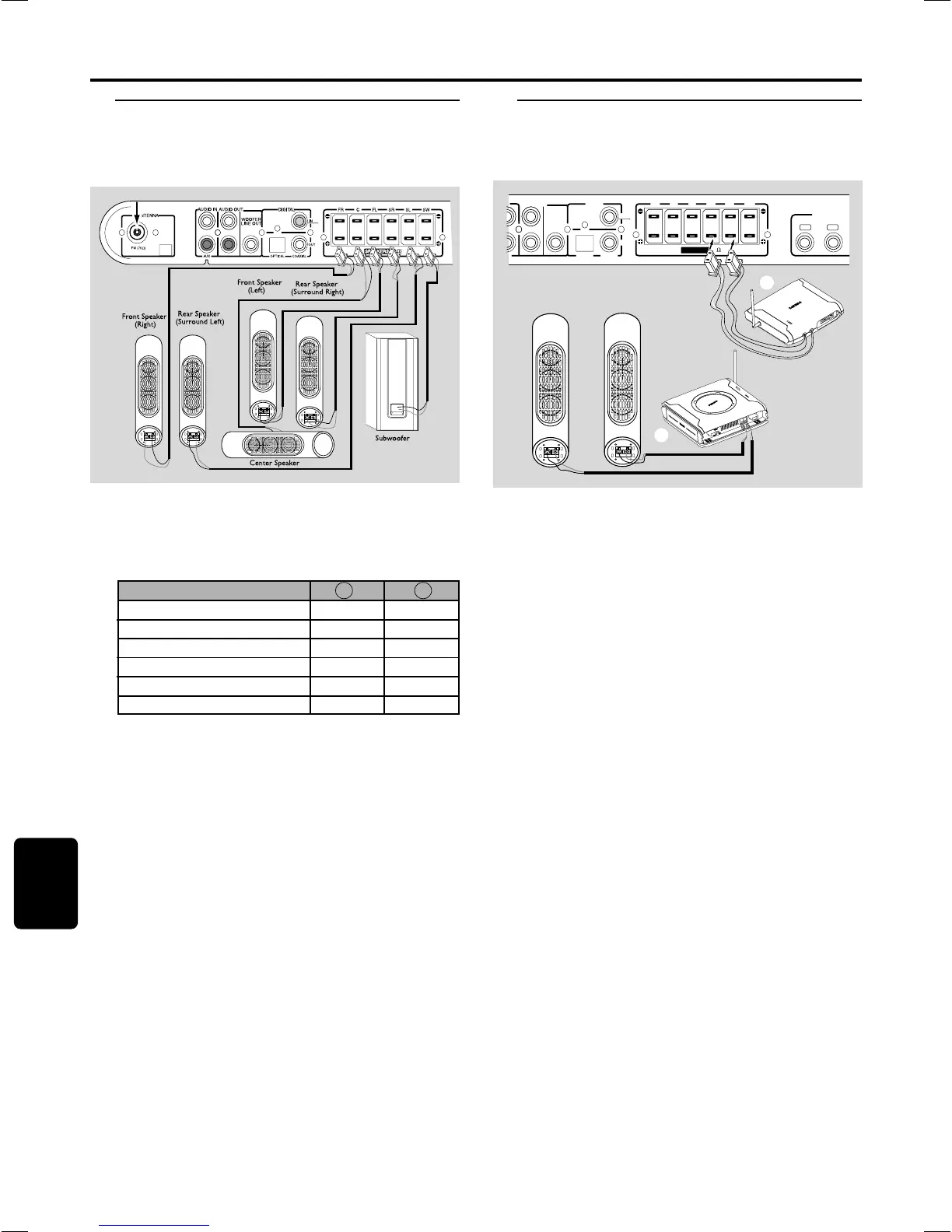

Passo 2: Ligação das
altifalantes e
subwoofers
Ligue os sistemas de colunas fornecidos recorrendo aos
cabos de colunas fornecidos, seguindo as cores das
tomadas e dos respectivos cabos. Insira completamente as
fichas do cabo do altifalante nas tomadas do sistema de
DVD.
Nota:
–Verifique se os cabos das colunas estão correctamente
ligados. As ligações incorrectas poderão danificar o sistema
devido a curto-circuitos.
– Não ligue mais do que uma coluna a qualquer par de
tomadas de colunas +/-.
– Não ligue colunas com uma impedância inferior à das
colunas fornecidas. Consulte a secção ESPECIFICAÇÕES do
presente manual.
MW
Passo 3: Ligação das Sem Fios
(Somente para
LX3750W)
1 Ligue o sistema de Altifalantes Surround fornecidos
utilizando os cabos de altifalante fornecidos às tomadas
para altifalantes do RECEPTOR SEM FIOS AD905WA
fazendo corresponder as cores das tomadas e as fichas dos
altifalantes. Estenda a antena do RECEPTOR.
2 Ligue os cabos de altifalante do TRANSMISSOR SEM FIOS
AD905WT às tomadas para altifalante no sistema de
DVD. Estenda a antena do TRANSMISSOR.
Nota:
– Ajuste a posição das antenas para melhorar a recepção.
–Posicione as antenas o mais afastado possível da sua TV,
VCR ou outras fontes de radiaÁçã para evitar interferências
indesejadas.
–Para evitar ruído indesejado, não coloque a unidade sem
fios AD905W, muito próximo do sistema de DVD, adaptador
de corrente CA, TV ou outras fontes de radiação.
Rear Speaker
(Surround Left)
Rear Speaker
(Surround Right)
AD905WA
WIRELESS RELEIVER
AD905WT
WIRELESS TRANSMITTER
AUDIO OUT
WOOFER
LINE OUT
(8 )
SPEAKERS SPEAKERS
FR SLSR SWCFL
OUT
OPTICAL COAXIAL
DIGITAL
COMPONENT
VIDEO OUT
IN
4
1
Pr/Cr Pb/Cb
1
2
LIGAÇÕES
Colunas / Subwoofer
Frontal Esquerda (L)
Frontal Direita (R)
Central
Surround Esquerda (L)
Surround Direita (R)
Subwoofer
preto
preto
preto
preto
preto
preto
branco
encarnado
verde
azul
cinzento
púrpura
F
