6 - 16 - 1

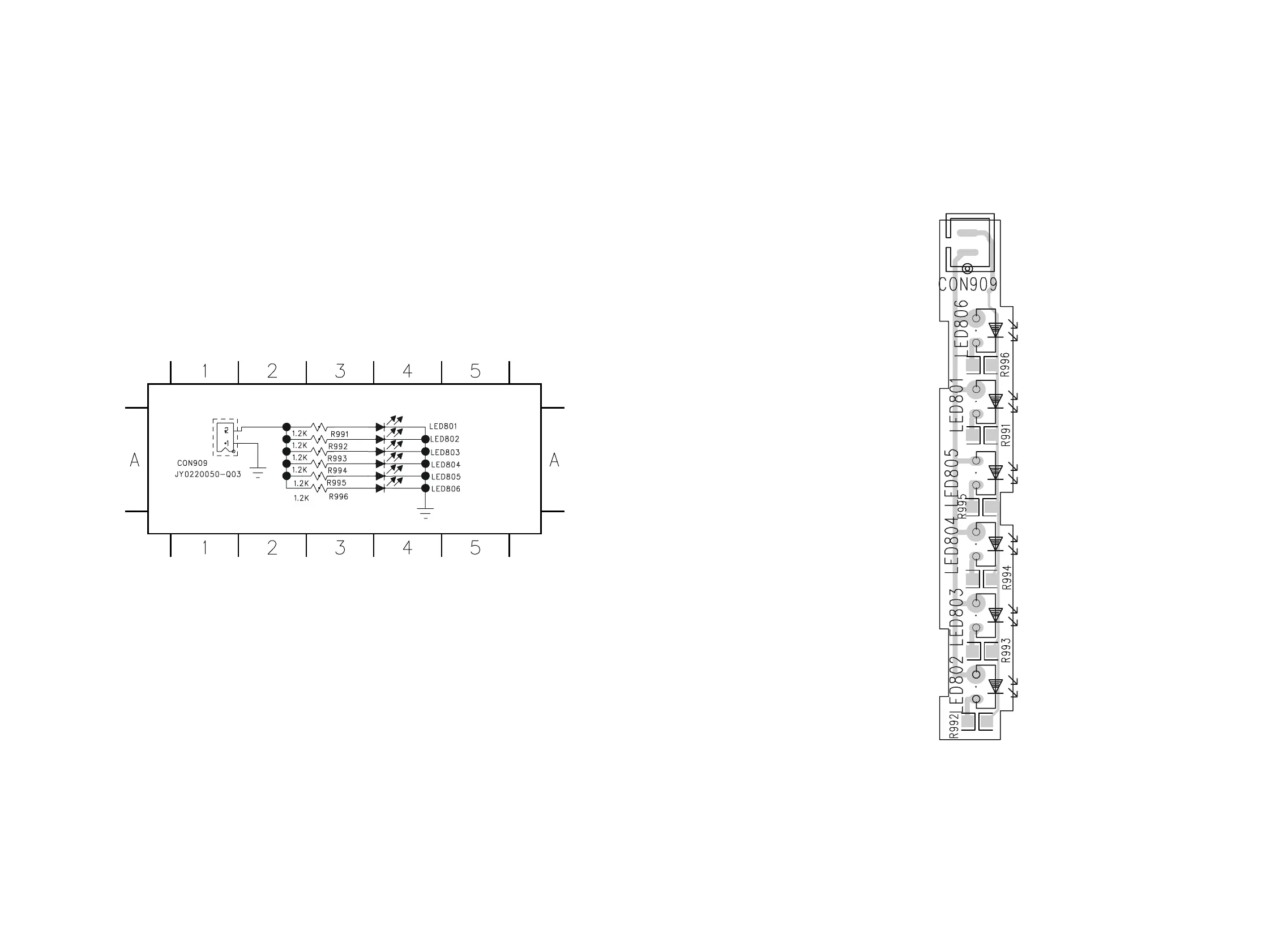

CIRCUIT DIAGRAM - LED BOARD LAYOUT DIAGRAM - LED BOARD
CON909 A1 R992 A3 R994 A3 R996 A3 LED802 A4 LED804 A4 LED806 A4
R991 A3 R993 A3 R995 A3 LED801 A4 LED803 A4 LED805 A4
