Philips MCD109 - Pcb Layout - Top View; Pcb Layout - Bottom View

5-3 5-3

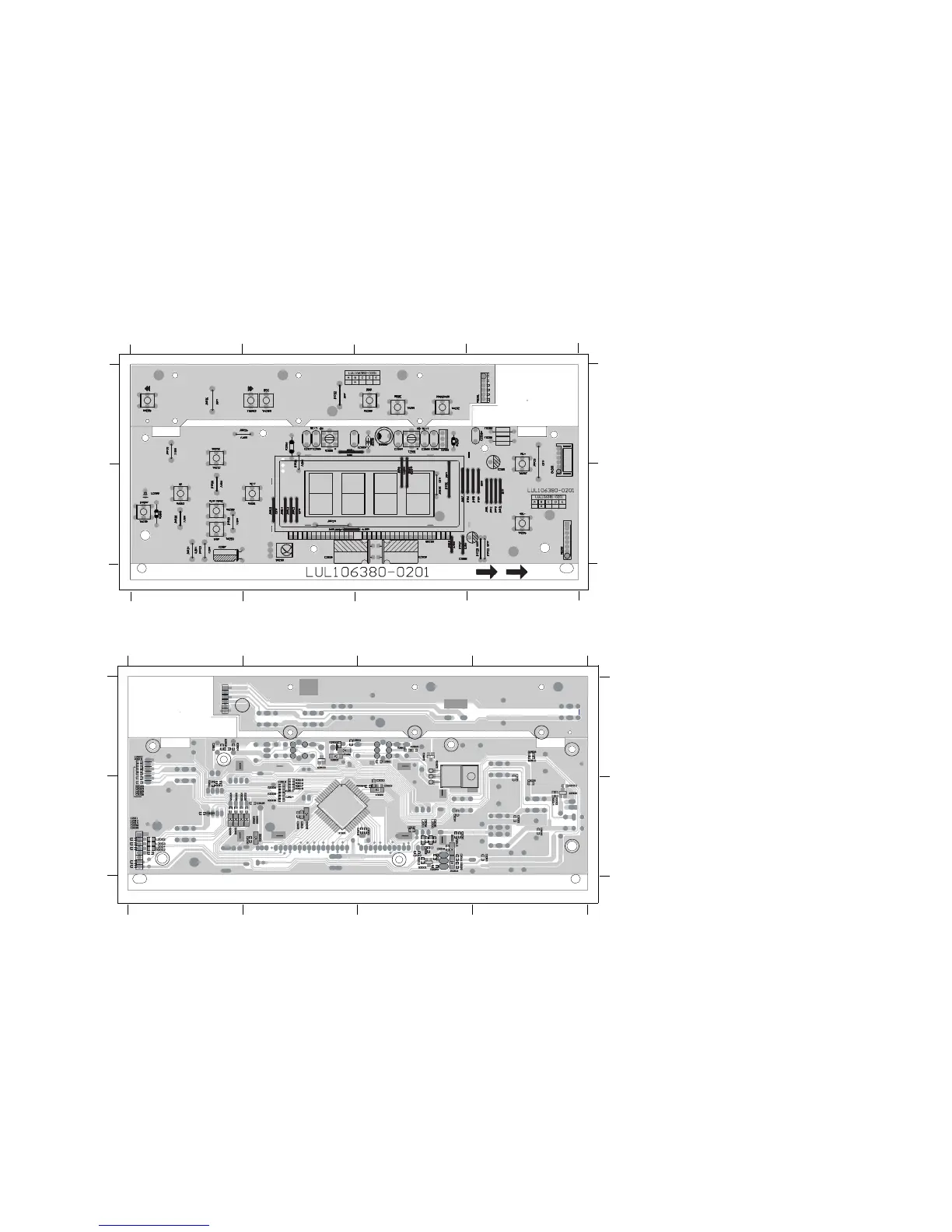

PCB LAYOUT - TOP VIEW
PCB LAYOUT - BOTTOM VIEW
ABCD
ABCD
1
2
1
2
C2008 B2 JMP20 B2 LD200 A2
C2017 A2 JMP21 D2 R2000 A2
C2500 B2 JMP22 D2 R2506 B1
C2503 B1 JMP23 D2 R2507 C1
C2504 C1 JMP24 B2 RB200 D2
C2505 B1 JMP25 A2 RB201 D1
C2506 C1 JMP26 B1 T2500 B1
C2507 B1 JMP27 B2 T2501 C1
C2508 C1 JMP28 A2 TA200 C1
C2511 D1 JMP29 D1 TA201 C1
CN200 D1 JMP3 D2 TA202 C1
DP200 B2 JMP30 A2 TA203 B1
FB251 D1 JMP31 A1 TA204 B1
FB252 D1 JMP32 B1 TA205 A1
JMP1 D2 JMP33 A2 TA206 D2
JMP10 B2 JMP34 A2 TA207 D1
JMP11 B2 JMP35 A1 TA208 A2
JMP12 B2 JMP36 B1 TA209 A2
JMP13 B2 JMP4 D2 TA210 A2
JMP14 B2 JMP5 D2 TA211 B2
JMP15 B2 JMP6 D2 TA212 A1
JMP16 B1 JMP7 B2 TA213 A2
JMP17 B2 JMP8 B2
JMP2 D2 JMP9 B2
ABC D
1
2
1
2
C2000 B2 C2039 A2 R2006 B2
C2001 C2 C2501 C1 R2008 B2
C2003 C2 C2502 B1 R2009 B2
C2004 A2 C2512 A1 R2010 D2
C2005 B2 C2513 B2 R2011 A2
C2009 C2 C2514 B2 R2012 C2
C2010 C2 C2515 B2 R2013 C2
C2011 A2 D2000 A2 R2014 D2
C2013 A2 D2001 A2 R2019 A1
C2014 A2 D2002 B2 R2020 A1
C2015 C2 D2003 B2 R2021 C2
C2016 C2 D2004 C2 R2022 C2
C2018 C2 D2005 B2 R2023 C2
C2019 D2 D2500 B1 R2024 C2
C2020 C2 IC200 B2 R2025 A2
C2021 B2 L2000 C2 R2026 A2
C2022 A1 L2001 C2 R2029 A2
C2023 A1 L2002 A2 R2030 B2
C2024 A2 L2003 A2 R2500 B1
C2029 D2 L2004 A2 R2503 C1
C2031 D2 L2500 C1 R2504 A1
C2032 D2 Q2000 D2 R2505 C1
C2033 D2 Q2002 C2 R2508 A1
C2034 C2 Q2500 C1 R2509 D1
C2035 C2 Q2501 C1 R2510 D1
C2036 C2 Q2502 C1 ZD200 B2
C2037 C2 Q2503 B1 ZD201 C2
C2038 A2 R2002 A2 ZD202 C2
ZD251 B1
ABC D
