44
MCM595

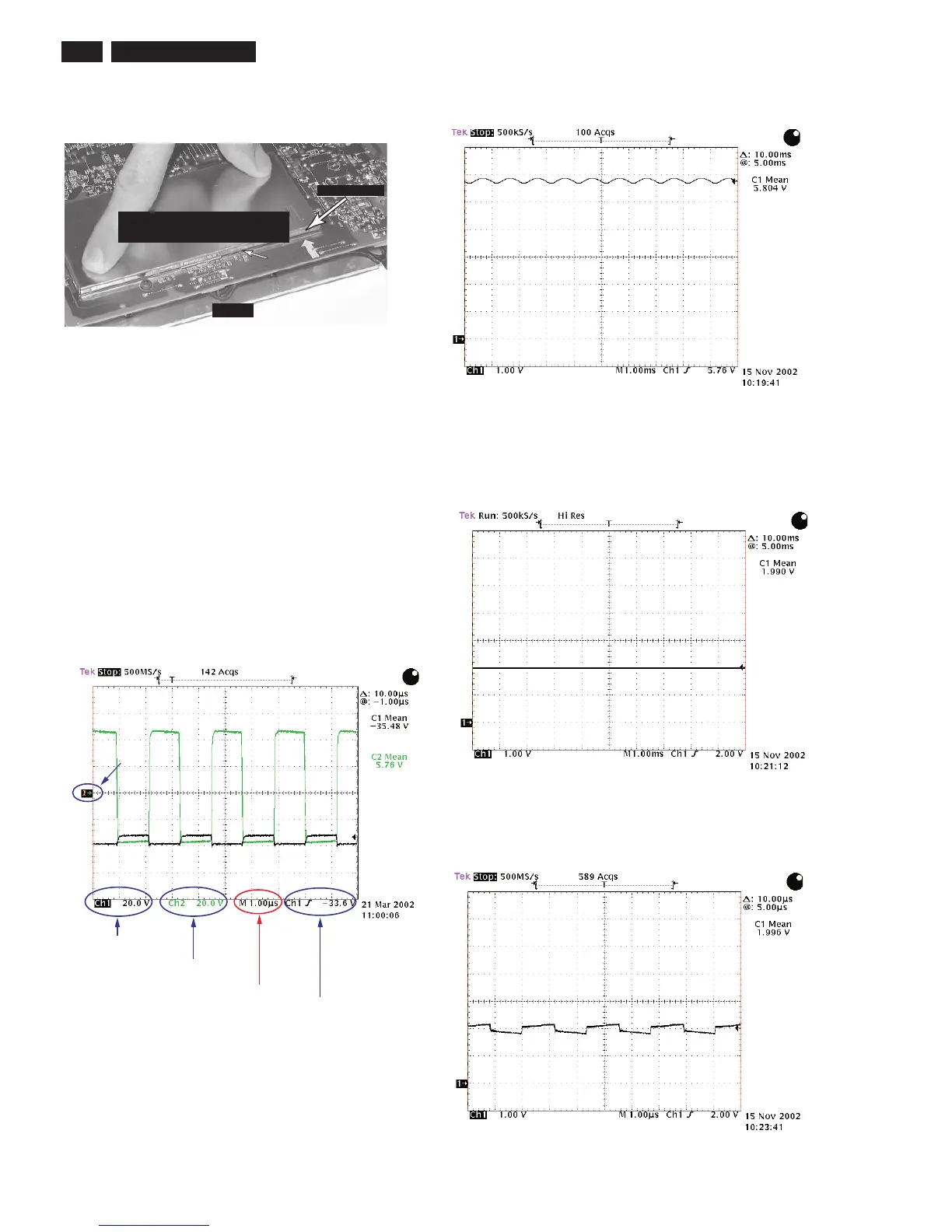

Ponto de teste A: Saída do pré amplifi cador.
Sinal analógico normal medido (1KHz - base de tempo 1us). Se este
sinal não poder ser medido a falha é fora da painel blindado.
Ponto de teste B: Entrada do modulador.
O sinal de 1KHZ não é mais visível. Reduzindo a base de tempo para
1us obtemos o oscilograma abaixo.
Atenção: Soldas inadequadas na blindagem de metal podem gerar
interferências no Tuner.
Em muitos casos os FET’s 7109 e ou 7121 para o canal esquerdo e
7218 e ou 7231 para o canal direito podem estar defeituosos. Isto pode
ser facilmente verifi cado com um simples multímetro.
Canal Esquerdo:
Em caso de 7109 defeituoso, substitua os seguintes componentes:
7109, 7111, 7132, 7105, 7119, 7104,3101, 3103 e 2106.
Em caso de 7121 defeituoso, substitua os seguintes componentes:
7121, 7113, 7133, 7118, 7117, 3129, 3130 e 2118.
Canal Direito:
Em caso de 7218 defeituoso, substitua os seguintes componentes:
7218, 7221,7244, 7209, 7228, 7208, 3205, 3209 e 2206.
Em caso de 7231 defeituoso, substitua os seguintes componentes:
7231, 7210, 7245, 7235, 7227, 3241, 3243 e 2220.
Se nenhum dos FET’s estiver defeituoso, a falha provavelmente estará
no modulador. Para verifi car a operação siga os oscilogramas.
Descrição geral do ajuste do osciloscópio:
Os seguintes sinais são medidos com :
AUX = 500mV/1KHz, volume = -28dB carga = 2 x 6Ω
O Ponto (A) pode encontrado no diagrama (3).
Todos os outros pontos são mostrados o diagrama (4) e (5).
Y-Deflection
CH1 = 20V/DIV
Ground Ch1 & Ch2
Y-Deflection
CH2 = 20V/DIV
Timebase = 1µs
Triggerlevel =-33,6V
Triggered on Ch1
