45
MCM595

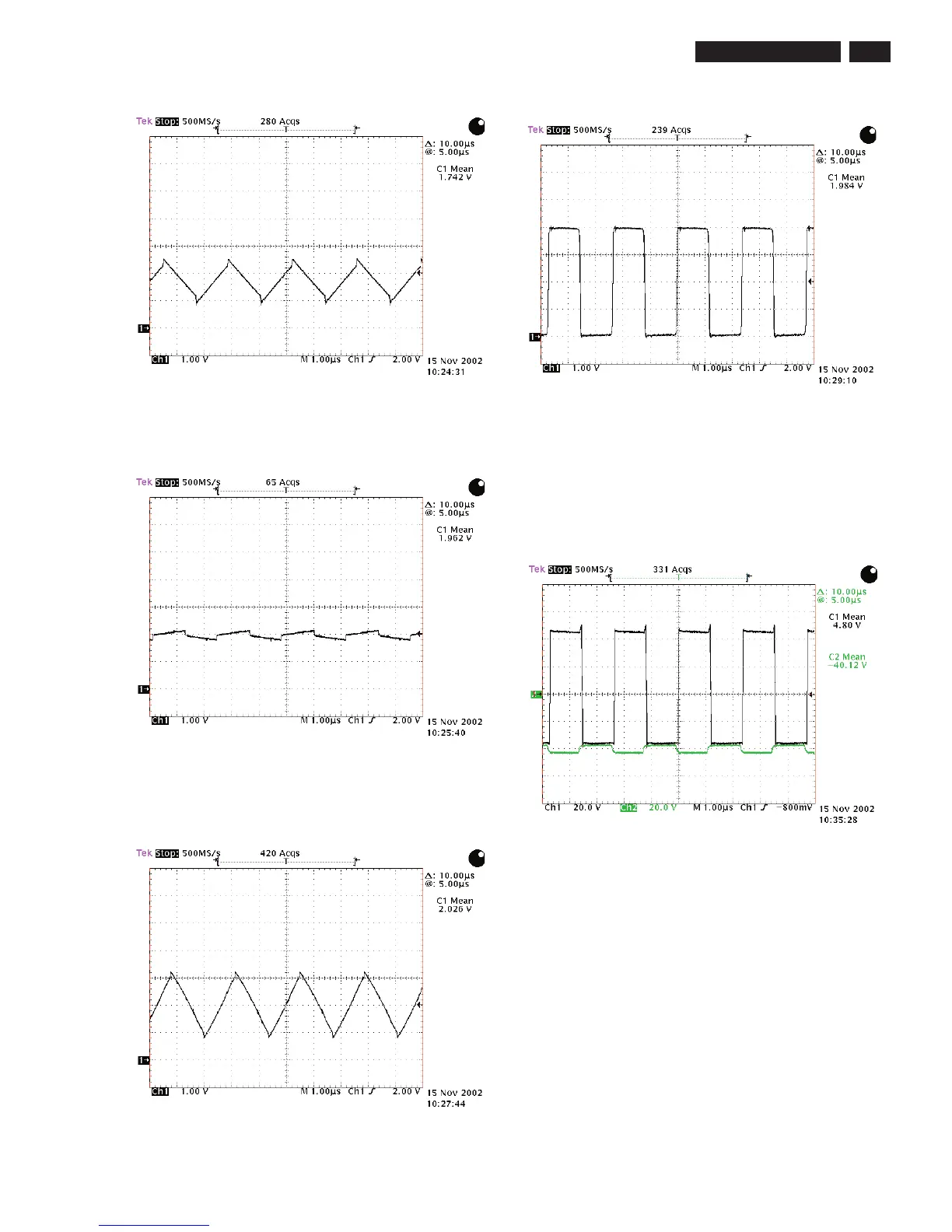

Ponto de teste F: Saída do modulador.
O sinal de áudio está incluso nesse pulso de onda quadrada modulada
em largura. Medidas com um osciloscópio analógico mostrará “jitter” na
rampa de descida.
A frequência do modulador é fi xada em 500KHz. Similar a uma
modulação de frequência, neste caso a amplitude do sinal de áudio
analógico varia a largura do pulso, a frequência defi ne a velocidade.
Ponto de teste G:
O sinal do drive inferior<G1> (Ch2) é a saída do modulador com o
nível deslocado pelo transistor 7128. O drive da parte superior <G2>
(Ch1) é o sinal da parte inferor invertido com o nível deslocado pelo
transistor 7119.
Ponto de teste de C:
O primeiro estágio do modulador é um integrador. Um retângulo inte-
grado resulta em um triângulo.
Ponto de teste D:
O sinal do oscilador (onda quadrada) é aplicado ao segundo integrador
(7122-B).
Ponto de teste E:
O retângulo integrado resulta em um triângulo. 7122-C funcionam
como um comparador. 7122-D melhora a forma dos pulsos.
