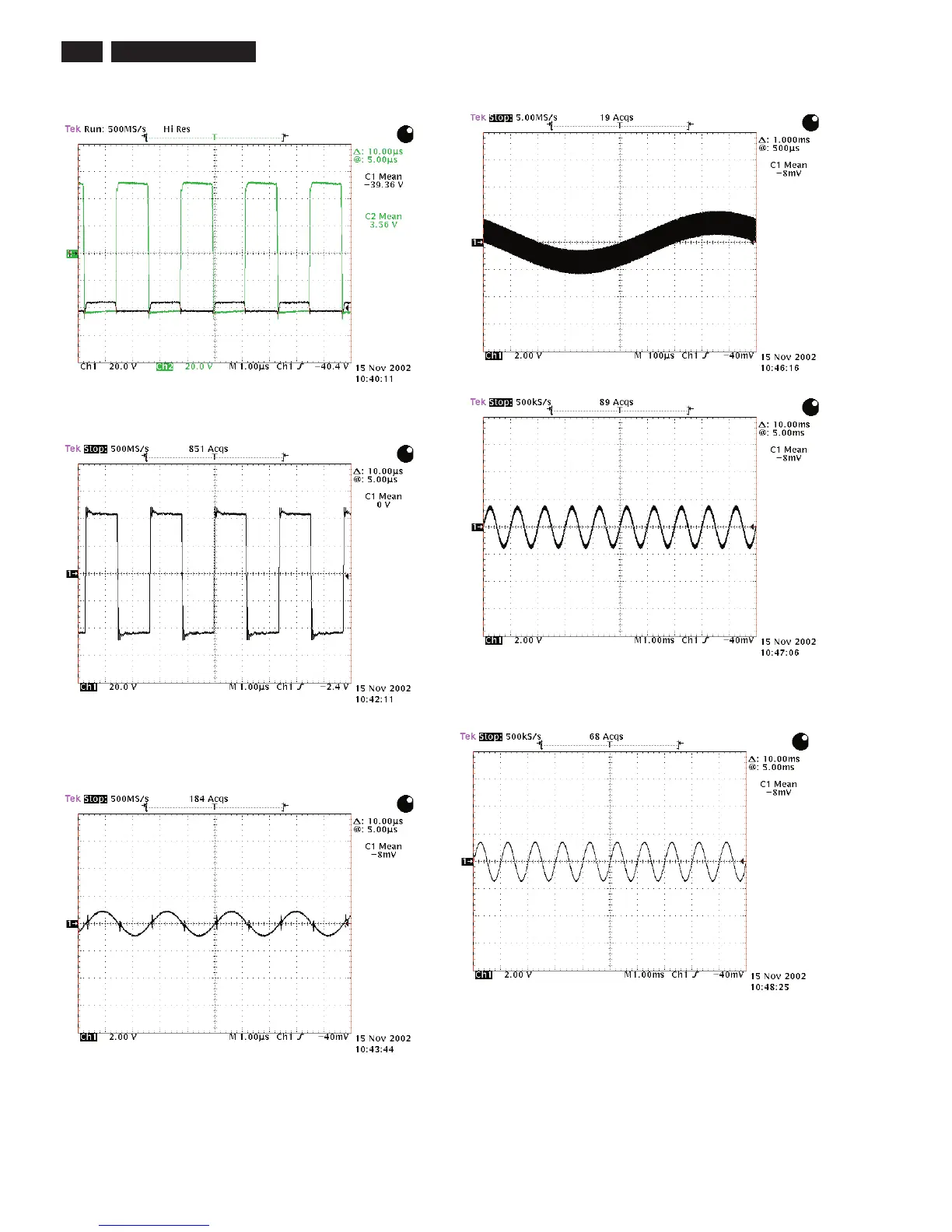

Ponto de teste H: Sinal no gate dos FET’s
Ch1 = H1, CH2 = H2
Ponto de teste I : Sinal de saída digital
Ponto de teste J:
Os três sinais a seguir são medidos após o fi ltro de saída 5101 com
diferentes bases de tempo.
Ponto de teste K:
Após o indutor 5102 o sinal de áudio é restaurado.
