Philips MX3550D/37S - PCB Layout(Component View)

8-8
8-8

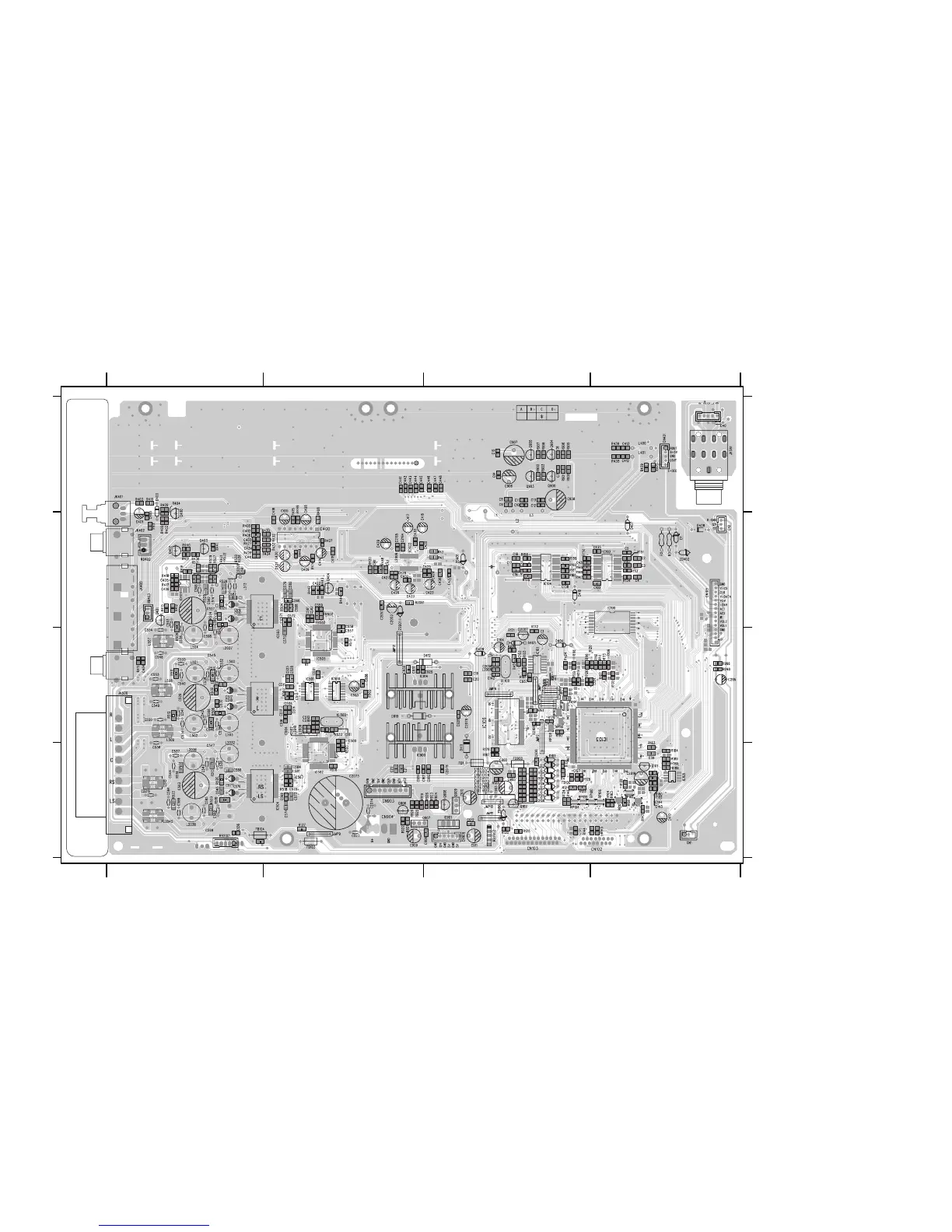

PCB LAYOUT (COMPONENT VIEW)
A
1
2
3
4
BC D
ABC D
1
2
3
4
D1 D2
D101 C4
D102 C4
D103 C4
D104 C4
D105 C4
D106 C4
D107 C4
D108 C4
D400 A1
D404 C3
D405 C3
D910 B3
FB1 C4
FB100 C4
FB101 C3
FB103 B4
FB104 A4
FB502 B2
FB503 B2
FB900 C4
IC100 D2
IC101 C3
IC102 D2
IC103 D3
IC104 C2
IC105 D4
IC106 C3
IC400 B2
IC401 A2
IC402 B2
IC500 B3
IC501 B3
IC502 B4
IC503 B2
IC504 B4
IC505 B3
IC506 B3
IC900 B4
IC901 C4
IC914 B3
JK401 A1
JK402 A2
JK403 A3
JK405 A2
JK500 A3
JK581 D1
JMP1 C3
JMP2 C3
JMP3 C3
JMP4 C3
JMP5 C3
JMP6 C3
JMP7 C3
JMP9 B4
JMP10 C4
JMP8 C3
L1 C1
L2 C2
L3 C1
L100 C4
L101 C4
L102 C4
L103 C4
L400 D1
L401 D1
L500 A3
L501 A3
L502 A3
L503 A3
L504 A3
L507 A3
L508 A3
L509 A3
L513 A2
L514 A2
L515 A4
L2005 C3
L2008 B2
L2009 B3
L2010 B3
L2032 A4
L2036 A4
L2037 A3
L2038 A4
L2045 A4
Q101 D4
Q102 C4
Q400 A2
Q401 A2
Q402 A2
Q403 A2
Q404 B2
Q900 C1
Q903 C1
Q904 C1
Q905 C1
Q906 B4
Q907 B4
Q908 C4
Q909 C4
Q2007 C3
R1 B3
R2 D2
C529 A3
C530 A3
C531 A2
C532 A3
C533 A3
C534 A3
C535 A3
C536 A4
C537 A4
C538 A3
C539 A3
C540 A3
C541 A3
C542 A3
C543 A4
C544 A4
C545 A3
C546 A3
C547 A4
C548 A3
C549 A3
C550 A3
C554 A3
C555 A3
C556 A4
C557 B3
C558 B2
C559 B2
C561 B2
C562 B2
C563 B3
C566 B2
C567 B4
C568 B2
C569 B4
C570 B4
C571 B2
C572 B2
C573 B4
C574 B4
C575 B2
C576 A4
C577 A4
C579 B2
C581 B4
C582 B2
C583 A4
C584 B4
C585 A4
C586 A4
C587 A2
C588 A4
C589 A4
C590 A2
C591 A2
C592 A2
C593 A2
C594 A4
C595 A4
C596 A2
C598 A3
C599 A4
C900 C4
C901 C4
C902 C4
C903 C4
C904 B4
C905 C4
C906 C1
C907 C1
C908 C4
C909 B4
C910 C4
C912 C4
C911 C4
C928 C3
C929 B3
C930 B3
C931 B3
C935 D2
C936 C4
C937 C3
C938 C1
C2019 D4
C2052 B2
C2053 B2
C2056 C3
C2073 B4
C2074 B4
C2076 C4
C2079 C3
C2164 B2
C2165 B2
C2208 A2
C2216 A4
CN1 D4
CN2 D2
CN102 D4
CN103 C4
CN105 D2
CN401 D1
CN581 D1
CN903 B4
CN904 B4
CN905 C4
CP2001A4
R437 C1
R438 C2
R439 D1
R440 A2
R441 A2
R442 B2
R443 B2
R444 B2
R446 B2
R448 B2
R449 B2
R500 B4
R501 B3
R502 B3
R503 B3
R504 B2
R505 A3
R506 A3
R507 A2
R508 A3
R509 A3
R510 A3
R511 A3
R512 A3
R513 A4
R514 A4
R515 B3
R516 B4
R517 B4
R518 B4
R519 A4
R520 A4
R521 A2
R522 A4
R523 A4
R524 A2
R525 A2
R526 A2
R527 A2
R528 A2
R529 A2
R530 A2
R531 A2
R532 A2
R533 B3
R900 C1
R901 C1
R902 C1
R903 C1
R905 C1
R906 C1
R907 C1
R908 C1
R919 B4
R920 B4
R921 B4
R922 B4
R923 C4
R924 C4
R925 B4
R926 C4
R996 D3
R2018 C3
R2061 B2
R2108 C3
RB2002 C4
RP100 D4
RP101 D4
RP102 D4
RP103 D4
RP104 C4
RP105 C4
RP106 D4
RP107 C3
RP108 C3
RP109 C3
RP110 C3
XL100 C3
XL500 B3
ZD100 C4
ZD401 C2
Z2001 B2
C1 C3
C2 D2
C3 D2
C4 D2
C5 D2
C6 C1
C7 C1
C8 C1
C9 C1
C10 C1
C11 C1
C12 C1
C13 C1
C14 C1
C15 C1
C16 C2
C17 C2
C18 C2
C19 C3
C20 C3
C21 B4
C22 B4
C39 D4
C40 D1
C41 B2
C42 B2
C43 C3
C102 D2
C103 C3
C104 C3
C127 C4
C128 C4
C129 C4
C130 C4
C131 C4
C132 C4
C133 C4
C134 C4
C135 C4
C136 A4
C137 A4
C138 C2
C141 C3
C142 C3
C143 D4
C144 D4
C151 C4
C296 D3
C400 A2
C401 A2
C402 A2
C403 A2
C404 A3
C405 A2
C406 A2
C408 B2
C409 B2
C410 D4
C411 A2
C412 D1
C413 D1
C414 B2
C415 B2
C416 C2
C417 B2
C418 B2
C419 B2
C420 B2
C421 B2
C422 B2
C423 C2
C424 C2
C425 C2
C426 B2
C427 B2
C428 B2
C429 B2
C430 B2
C432 B2
C433 B2
C434 A2
C435 C2
C436 C2
C437 C2
C500 B4
C501 B3
C502 B3
C504 B3
C506 B3
C510 B3
C511 B3
C512 B3
C513 B3
C514 B3
C515 B3
C516 B3
C517 A3
C518 A3
C519 A2
C520 A2
C523 B4
C525 B3
C526 A3
C527 A2
C528 B3
C137
CN581
R3 D2
R4 C4
R41 C2
R42 C2
R103 C3
R105 D3
R107 D3
R108 C4
R109 D3
R111 D3
R112 D3
R113 D3
R114 C3
R116 C3
R118 C3
R120 D3
R121 C4
R122 C3
R123 C4
R124 C4
R125 C4
R126 C3
R129 C4
R130 C4
R131 C4
R132 C4
R133 C4
R134 C4
R135 C4
R137 B4
R138 D4
R139 D4
R143 D4
R144 D4
R145 D4
R146 C4
R147 C2
R148 C2
R149 C2
R150 C2
R151 D2
R152 D2
R153 D2
R154 D2
R155 C2
R156 C2
R157 C2
R158 C2
R159 C2
R160 C2
R161 C2
R162 C2
R163 D4
R164 D4
R171 C3
R172 C3
R177 C3
R178 C4
R179 C3
R180 D4
R181 C3
R182 D4
R183 D4
R184 D4
R189 D4
R185 D4
R186 D4
R187 C4
R191 C3
R193 C3
R248 D3
R400 A2
R401 A2
R402 A2
R403 A1
R404 A1
R405 A2
R406 A2
R407 B2
R408 B2
R409 A1
R410 A1
R411 A3
R412 A2
R413 A2
R414 B2
R415 B2
R417 A2
R418 A2
R419 A2
R420 B2
R421 A2
R424 C3
R425 D1
R427 A2
R428 A2
R429 D1
R430 B2
R431 A2
R432 B2
R433 B2
R434 B2
R435 D1
R436 A2
