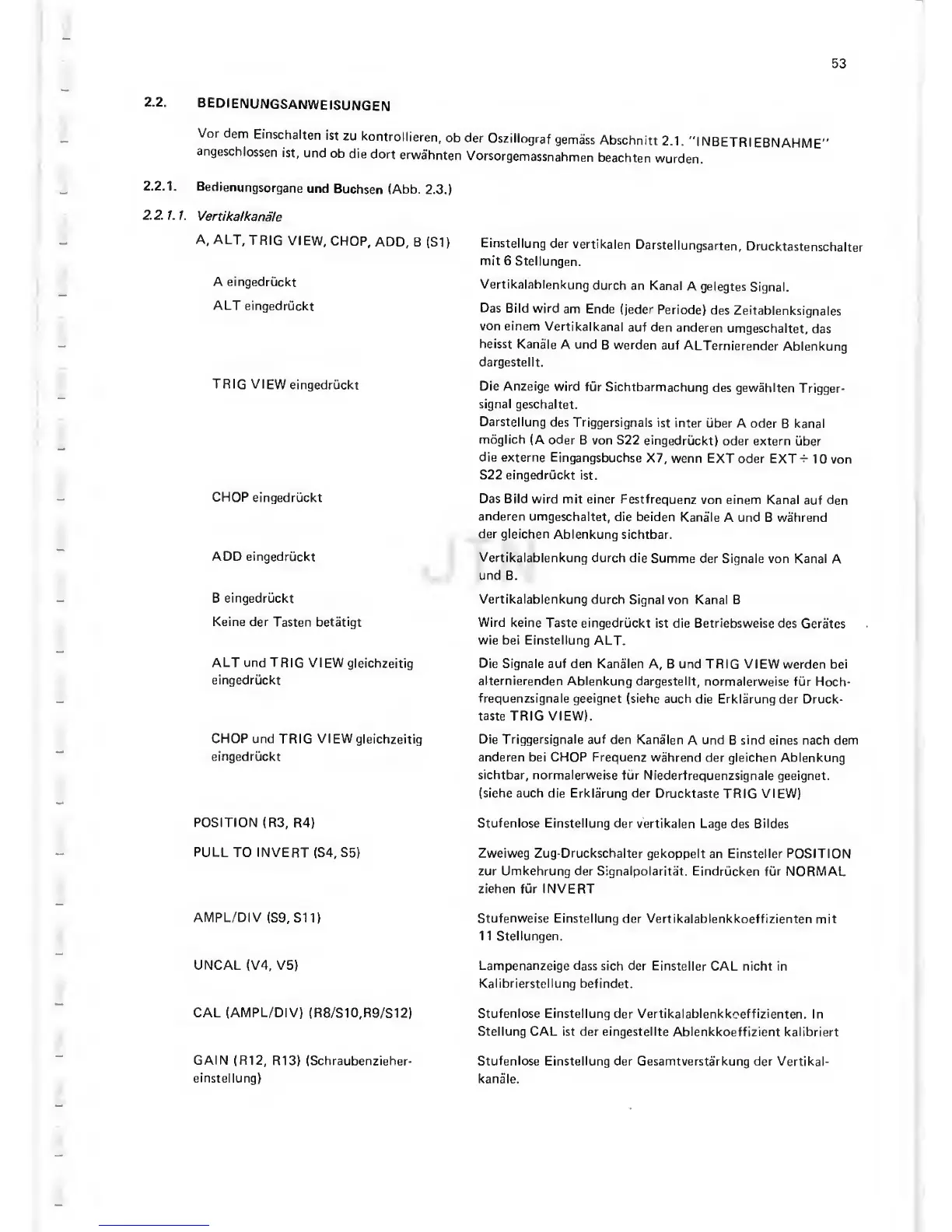

53
2.2.
BEDIENUNGSANWEISUNGEN
Vor
dem
Einschalten
ist
zu
kontrollieren,
ob der
Oszillograf
gemass
Abschnitt
2.1.
"INBETRIEBNAHME"
angeschlossen
ist,
und
ob die
dort
erwahnten
Vorsorgemassnahmen
beachten
wurden.
2.2.1.
Bedienungsorgane
und
Buchsen (Abb.
2.3.)
2.2. 1.
1.
Vertikalkanale
A,
ALT,
TRIG
VIEW,
CHOP,
ADD,
B
(SI)
A
eingedruckt
ALT
eingedruckt
TRIG
VIEW
eingedruckt
CHOP
eingedruckt
ADD eingedruckt
B
eingedruckt
Keine der
Tasten betatigt
ALT und
TRIG VIEW
gleichzeitig
eingedruckt
CHOP und
TRIG VIEW
gleichzeitig
eingedruckt
Einstellung
der
vertikalen
Darstellungsarten,
Drucktastenschalter
mit 6
Stellungen.
Vertikalahlenkung
durch an
Kanal
A
gelegtes
Signal.
Das
Bild wird
am Ende
(jeder
Periode)
des
Zeitablenksignales
von einem
Vertikalkanal
auf den
anderen
umgeschaltet,
das
heisst
Kanale A und
B warden
auf
ALTernierender
Ablenkung
dargestellt.
Die Anzeige wird
fiir Sichtbarmachung
des gewahiten
Trigger-
signal
geschaltet.
Darstellung
des Triggersignals
ist inter
fiber A oder
B kanal
moglich
(A oder
B von S22
eingedruckt)
oder extern
fiber
die externe
Eingangsbuchse
X7,
wenn EXT
oder EXT
10 von
S22 eingedruckt
ist.
Das Bild wird
mit einer
Festfrequenz
von einem Kanal
auf den
anderen
umgeschaltet,
die beiden
Kanale
A und B wahrend
der gleichen
Ablenkung
sichtbar.
Vertikalahlenkung
durch die
Summe
der Signale von Kanal
A
und
B.
Vertikalablenkung
durch
Signal von Kanal B
Wird keine
Taste eingedruckt
ist die Betriebsweise
des Cerates
wie bei Einstellung
ALT.
Die
Signale auf den Kanalen
A, B und TRIG VIEW
werden bei
alternierenden
Ablenkung dargestellt,
normalerweise
ffir Hoch-
frequenzsignale
geeignet (siehe
auch
die
Erklarung
der
Druck-
tasteTRIG VIEW).
Die Triggersignale
auf den Kanalen
A und B sind
eines
nach
dem
anderen
bei CHOP Frequenz wahrend
der gleichen Ablenkung
sichtbar, normalerweise
fur Niederfrequenzsignale
geeignet.
(siehe auch die Erklarung der
Drucktaste
TRIG VIEW)
POSITION (R3, R4)
Stufenlose Einstellung der
vertikalen Lage des Bildes
PULL
TO INVERT (S4, S5)
Zweiweg
Zug-Druckschalter
gekoppelt an Einsteller
POSITION
zur Umkehrung der Signalpolaritat. Eindrficken ffir
NORMAL
Ziehen ffir INVERT
AMPL/DIV
(S9, S11)
UNCAL
(V4, V5)
CAL (AMPL/DIV) (R8/S10,R9/S12)
GAIN (R12, R13)
(Schraubenzieher-
einstellung)
Stufenweise Einstellung
der Vertikalablenkkoeffizienten
mit
11 Stellungen.
Lampenanzeige
dass sich der Einsteller
CAL nicht in
Kalibrierstellung befindet.
Stufenlose
Einstellung der Vertikalablenkkoeffizienten.
In
Stellung CAL ist der eingestellte
Ablenkkoeffizient kalibriert
Stufenlose Einstellung
der Gesamtverstarkung der
Vertikal-
kanale.
