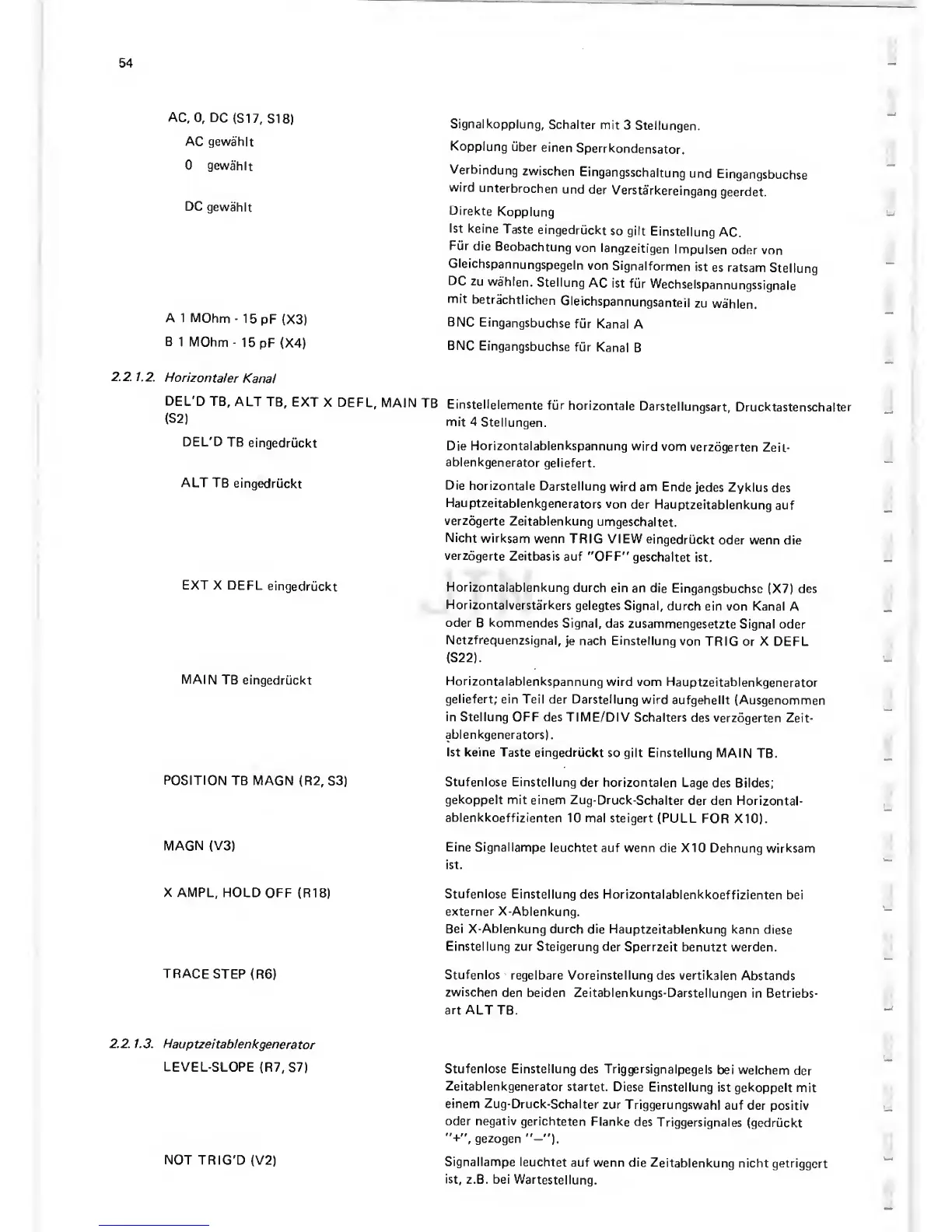

54
-
AC,
0,
DC
(SI
7,
SI
8)
Signal
kopplung,
Schalter
mit
3
Stellungen.
-
AC gewahit
Kopplung
uber
einen
Sperrkondensator.
0
gewahit
Verbindung
zwischen
Eingangsschaltung
und
Eingangsbuchse
wird
unterbrochen
und der
Verstarkereingang
geerdet.
DC
gewahit
Direkte
Kopplung
1st keine
Taste
eingedruckt
so
gilt
Einstellung
AC.
Fur
die
Beobachtung
von
langzeitigen
Impuisen
oder
von
Gleichspannungspegein
von
Signalformen
ist
es ratsam
Stellung
DC
zu
wahlen.
Stellung
AC
ist fiir
Wechselspannungssignale
mit
betrachtlichen
Gleichspannungsanteil
zu
wahlen.
A
1 MOhm
-
15
pF
(X3)
BNC
Eingangsbuchse
fur
Kanal
A
B
1 MOhm
-
15
pF (X4)
BNC
Eingangsbuchse
fur
Kanal
B
2.2. 1.2.
Horizontaler
Kanal
DEL'D
TB, ALT
TB,
EXT X
DEFL,
MAIN
TB
Einstellelemente
fur
horizontale
Darstellungsart,
Drucktastenschalter
(S2)
mit
4
Stellungen.
DEL’D
TB
eingedruckt
Die
Horizontalablenkspannung
wird
vom
verzogerten
Zeil-
ablenkgenerator
geliefert.
ALT TB
eingedruckt
Die
horizontale
Darstellung
wird am
Ende
jedes Zykius
des
Hauptzeitablenkgenerators
von
der
Hauptzeitablenkung
auf
verzogerte
Zeitablenkung
umgeschaltet.
Nicht
wirksam
wenn TRIG VIEW
eingedruckt
oder wenn die
verzogerte
Zeitbasis
auf "OFF"
geschaltet ist.
EXT X DEFL
eingedruckt
Horizontalablenkung
durch
ein
an die
Eingangsbuchse
(X7) des
Horizontalverstarkers
gelegtes Signal,
durch
ein von Kanal A
oder B
kommendes
Signal, das
zusammengesetzte
Signal oder
Netzfrequenzsignal,
je
nach Einstellung
von
TRIG
or X DEFL
(S22).
MAIN
TB eingedruckt
Horizontalablenkspannung
wird vom
Hauptzeitablenkgenerator
geliefert;
ein Teil der Darstellung
wird
aufgehellt (Ausgenommen
in Stellung OFF des
TIME/DIV
Schalters des verzogerten
Zeit-
ablenkgenerators).
-
Ist keine Taste
eingedruckt
so gilt Einstellung
MAIN
TB.
—
POSITION
TB MAGN (R2, S3)
Stufenlose Einstellung
der horizontalen
Lage des
Bildes;
gekoppelt
mit einem
Zug-Druck-Schalter
der den Horizontal-
ablenkkoeffizienten
10 mal steigert (PULL
FOR
X10).
-
MAGN (V3)
Eine Signallampe
leuchtet
auf wenn die X10
Dehnung wirksam
ist.
X
AMPL, HOLD
OFF (RIB)
Stufenlose Einstellung
des
Horizontalablenkkoeffizienten
bei
externer
X-Ablenkung.
Bei X-Ablenkung
durch die
Hauptzeitablenkung kann diese
Einstellung zur Steigerung
der Sperrzeit
benutzt werden.
TRACE
STEP
(R6)
Stufenlos regelbare
Voreinstellung des
vertikalen Abstands
zwischen
den beiden Zeitablenkungs-Darstellungen
in Betriebs-
art ALTTB.
2.2. 1.3. Haup
tzeitablenkgenera
tor
LEVEL-SLOPE
(R7,
S7)
Stufenlose
Einstellung des
Triggersignalpegels
bei
welchem
der
--
Zeitablenkgenerator
startet.
Diese Einstellung
ist
gekoppelt
mit
einem
Zug-Druck-Schaiter
zur
Triggerungswahl
auf der positiv
Oder negativ
gerichteten
Flanke
des
Triggersignales
(gedruckt
"+",
gezogen
"—
").
NOT
TRIG'D (V2)
Signallampe
leuchtet
auf wenn die
Zeitablenkung
nicht getriggert
ist,
z.B. bei
Wartestellung.
-
