60
2.2.4.4.
SINGLE-SWEEP-Triggerung
WenneinmaligeVorgange
beobachtet
(und in
der
Regel
fotografiert)
werden
rniissen,
ist
es
oft
wiinschenswert
dafiir
zu
sorgen,
dass
nur
ein
Sagezahn
erzeugt
wird,
selbst
wenn
moglicherweise
nach
Darstellung
dieses
Vorgangs
mehrere
Triggerimpulse
erzeugt
wiirden.
Selbstverstandlich
muss
der
betreffende
einzelne
Sagezahn
von
einem
Triggerimpuls
getriggerd
werden.
Zu
diesem
Zweck
Taste
SINGLE
eindriicken.
Der erste
Triggerimpuls
,
der
nach
Loslassen
der
gedruckten
Taste
erscheint,
startet
den
Zeitablenkgenerator.
Der
Zeitablenkgenerator
wird
dann
blockiert
bis Taste
SINGLE
wieder
betatigt wird.
Die
Lampe
NOT
TRIG'D
leuchtet
auf
sobald
die
Taste
SINGLE
eingedriickt
ist, und
bleibt
leuchten
bis
der
Triggerimpuls
ankommt.
MA7734

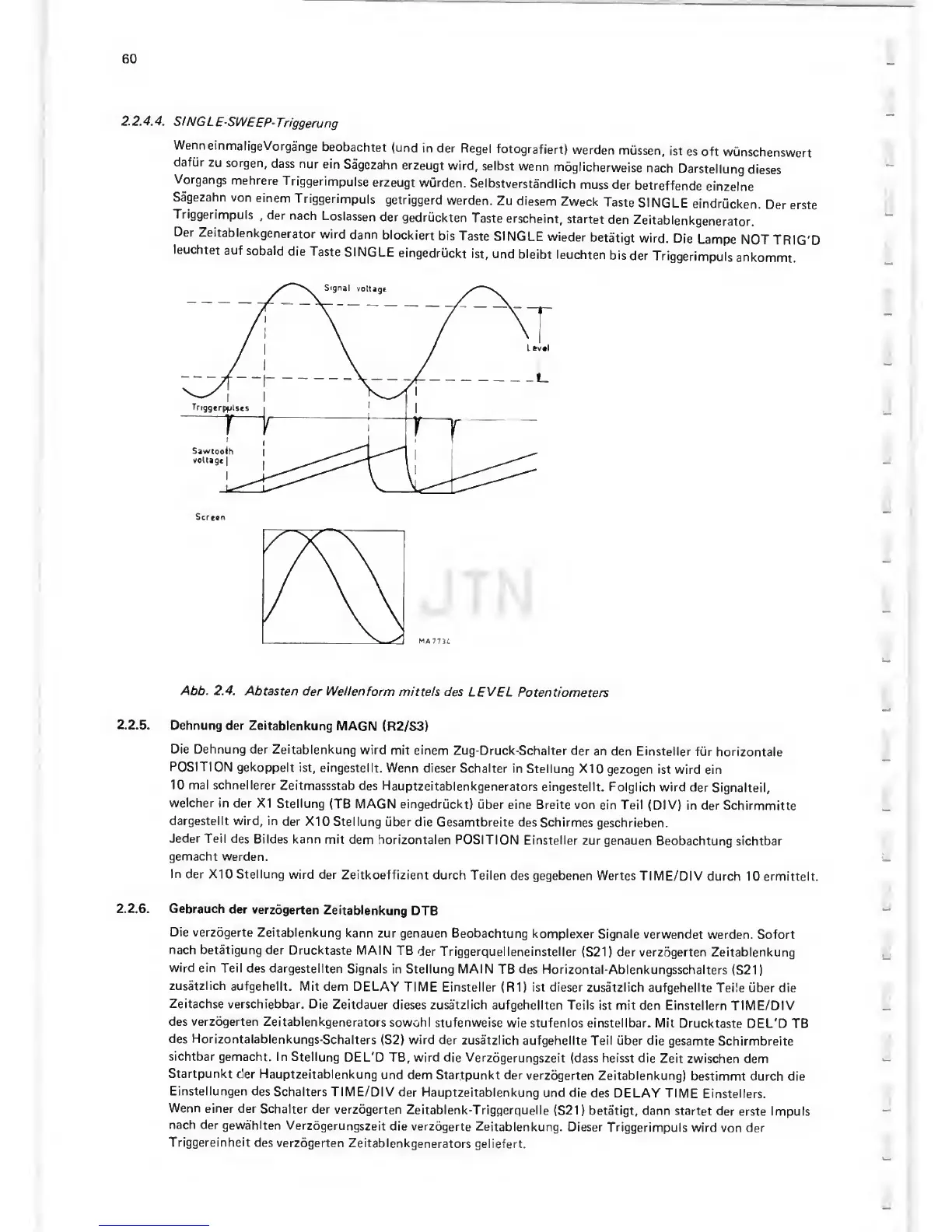

Abb. 2.4.
Abtasten der
Wellenform
mittels des
LEVEL
Potentiometers
2.2.5.
Dehnung der
Zeitablenkung
MAGN
(R2/S3)
Die
Dehnung
der
Zeitablenkung
wird
mit einem
Zug-Druck-Schalter
der
an
den
Einsteller fiir
horizontale
POSITION
gekoppelt
ist,
eingestellt. Wenn
dieser Schalter
in
Stellung X10
gezogen
ist wird ein
10 mal schnellerer
Zeitmassstab
des
Hauptzeitablenkgenerators
eingestellt.
Folglich wird
der
Signalteil,
welcher in
der XI Stellung
(TB MAGN eingedriickt)
iiber eine
Breite von ein
Teil (DIV)
in der Schirmmitte
dargestellt wird, in
der
X10 Stellung
iiber die
Gesamtbreite des Schirmes
geschrieben.
Jeder Teil
des
Bildes kann mit
dem horizontalen
POSITION
Einsteller
zur genauen
Beobachtung
sichtbar
gemacht werden.
In
der X10 Stellung
wird der
Zeitkoeffizient durch
Teilen
des gegebenen Wertes
TIME/DIV
durch 10 ermittelt.
2.2.6.
Gebrauch
der
verzogerten
Zeitablenkung
DTB
Die
verzogerte Zeitablenkung
kann zur genauen
Beobachtung komplexer
Signale
verwendet
werden. Sofort
nach betatigung der
Drucktaste MAIN
TB
der Triggerquelleneinsteller
(S21
)
der verzogerten Zeitablenkung
wird
ein
Teil des
dargestellten
Signals in Stellung MAIN
TB des
Horizontal-Ablenkungsschalters
(S21
)
zusatzlich
aufgehellt. Mit
dem DELAY
TIME
Einsteller (R1) ist dieser zusatzlich
aufgehellte
Teile iiber die
Zeitachse
verschiebbar.
Die Zeitdauer
dieses zusatzlich
aufgehellten Teils
ist mit den Einstellern
TIME/DIV
des verzogerten
Zeitablenkgenerators
sowohl
stufenweise
wie stufenlos einstellbar. Mit
Drucktaste
DEL'D TB
des
Horizontalablenkungs-Schalters
(S2) wird der
zusatzlich
aufgehellte Teil iiber
die
gesamte Schirmbreite
sichtbar
gemacht. In
Stellung
DEL'D TB, wird
die Verzdgerungszeit
(dass heisst die
Zeit
zwischen dem
Startpunkt
der
Hauptzeitablenkung
und dem Startpunkt der
verzogerten
Zeitablenkung)
bestimmt durch die
Einstellungen des
Schalters TIME/DIV
der
Hauptzeitablenkung
und die
des DELAY TIME
Einstellers.
Wenn
einer
der
Schalter der
verzogerten
Zeitablenk-Triggerquelle
(S21) betatigt, dann startet
der
erste
Impuls
nach der
gewahlten
Verzdgerungszeit
die verzogerte
Zeitablenkung.
Dieser
Triggerimpuls
wird von der
Triggereinheit
des verzogerten
Zeitablenkgenerators
geliefert.
