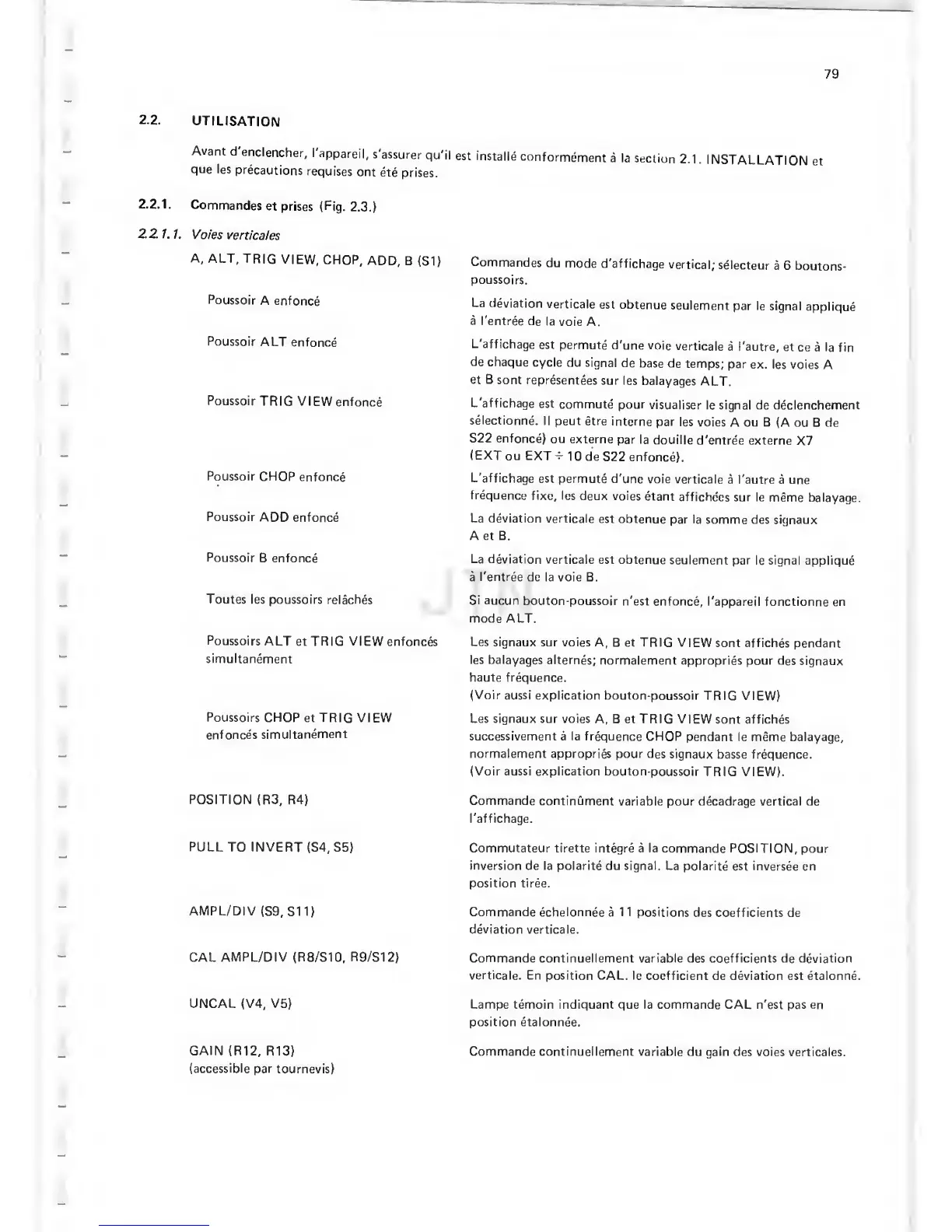

79
2.2.
UTILISATION
Avant
d
enclencher,
I'appareil,
s'assurer
qu'il
est
installe
conformement
a la
section
2.1
.
INSTALLATION
et
que les
precautions
requises
ont
ete
prises.
2.2.1.
Commandes
et
prises
(Fig.
2.3.)
2.
2. 1.
1.
Voies
verticales
A,
ALT,
TRIG
VIEW,
CHOP,
ADD,
B
(SI)
Poussoir
A
enfonce
Poussoir
ALT
enfonce
Poussoir
TRIG
VIEW
enfonce
Poussoir
CHOP
enfonce
Poussoir
ADD enfonce
Poussoir
B enfonce
Toutes les
poussoirs
relaches
Poussoirs
ALT etTRIG
VIEWenfonces
simultanement
Poussoirs CHOP
et TRIG VIEW
enfonces
simultanement
Commandes
du
mode
d'affichage
vertical;
selecteur
a 6
boutons-
poussoirs.
La
deviation
verticale
est obtenue
seulement
par le
signal
applique
a I'entree de
la voie
A.
L
affichage
est
permute d'une
voie
verticale
a I'autre,
et
ce a la fin
de
cheque
cycle
du signal
de
base de
temps;
par
ex. les
voies A
et B
sont
representees sur
les
balayages
ALT.
L'affichage
est
commute pour
visualiser
le signal de declenchement
selectionne.
II peut etre
interne
par
les
voies A ou B
(A ou B
de
S22 enfonce)
ou externe
par la
douille
d'entree
externe
X7
(EXT
ou EXT
-t-
1 0 de
S22 enfonce).
L'affichage
est
permute d'une
voie verticale
a I'autre a une
frequence
fixe, les
deux voies
etant
affichees sur
le meme
balayage.
La deviation
verticale
est obtenue
par la
somme des signaux
A et B.
La
deviation verticale
est obtenue
seulement par
le signal applique
a
I'entree
de la voie B.
Si aucun
bouton-poussoir n'est
enfonce,
I'appareil fonctionne en
mode ALT.
Les
signaux sur voies A,
B et TRIG VIEW
sont affiches
pendant
les balayages
alternes; normalement
appropries pour des
signaux
haute frequence.
(Voir
aussi
explication bouton-poussoir
TRIG VIEW)
Les signaux sur voies A,
B et TRIG VIEW
sont affiches
successivement a la frequence
CHOP
pendant le meme balayage,
normalement appropries pour
des signaux
basse frequence.
(Voir aussi explication
bouton-poussoir TRIG
VIEW).
POSITION
(R3, R4)
Commande continument
variable pour decadrage vertical de
l'affichage.
PULL
TO
INVERT
(S4, S5)
AMPL/DIV
(S9,
S11)
Commutateur
tirette integre a la commande POSITION,
pour
inversion de la polarite du signal. La
polarite est inversee
en
position
tiree.
Commande echelonnee all
positions
des
coefficients
de
deviation
verticale.
CAL
AMPL/DIV
(R8/S10,
R9/S12)
Commande
continuellement variable des coefficients
de
deviation
verticale.
En position CAL. le
coefficient de deviation est etalonne.
UNCAL (V4, V5)
Lampe temoin indiquant que la commande CAL n'est pas en
position etalonnee.
GAIN
(R12, R13)
(accessible par
tournevis)
Commande continuellement
variable du gain
des
voies
verticales.
